Замена приборной панели
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Снятие/установка заднего бампера осуществляется вдвоём с помощником.
-
Будьте внимательны, чтобы не поцарапать панель приборов, корпус и прилегающие детали.
-
Будьте внимательны, чтобы не перегнуть скобы.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
-
Снимите с панели управления следующие детали:
Со стороны водителя:
-

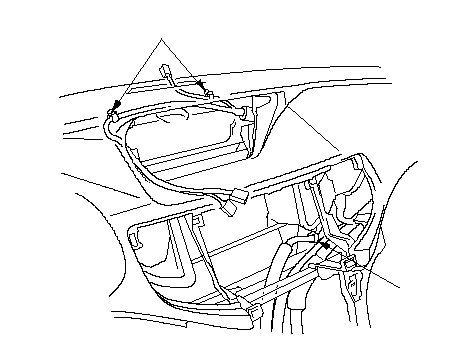

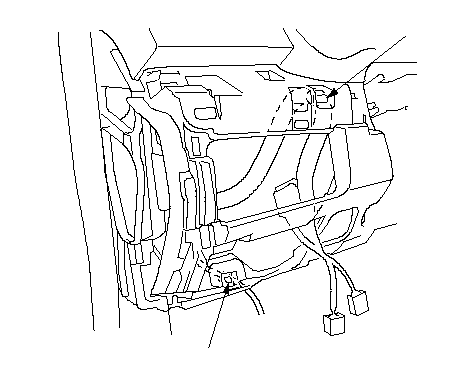

Отцепите зажим разъема дополнительного жгута переключателя или зажим жгута (А), а также зажим жгута (В) с панели приборов.
|
A
B
}
|
|
Средняя часть
-

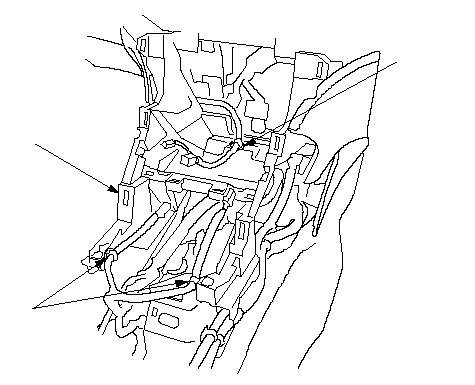

Отцепите зажим жгута проводов панели приборов (А) и зажим жгута (В) (с обогревателем сиденья) с рамы центрального кармана (С).
|
A
B
C
}
|
-

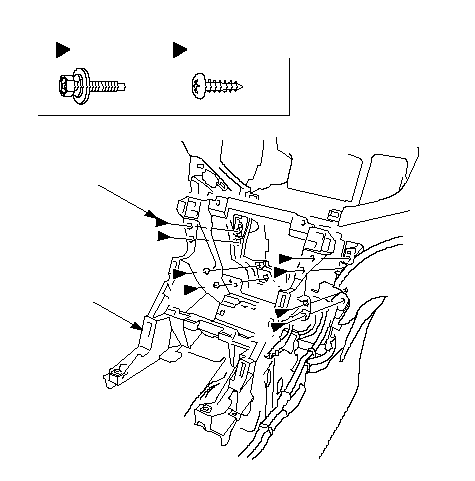

Открутите болты (А) и винты (В), затем снимите раму центрального кармана (С) с панели приборов.
|
Расположения фиксаторов
: Болт, 4
A
: Винт, 4
B
A
B
C
5 x 0.8 mm
5 N·m
(0.5 kgf·m)
A
A
A
B
B
B
}
|
-
Отцепите зажим жгута проводов аудиосистемы (А) с центральной стойки панели приборов, затем отцепите зажим дополнительного штекера антенны (В) с центральной рамы.
|
A
B
}
|
|
Со стороны пассажира
-

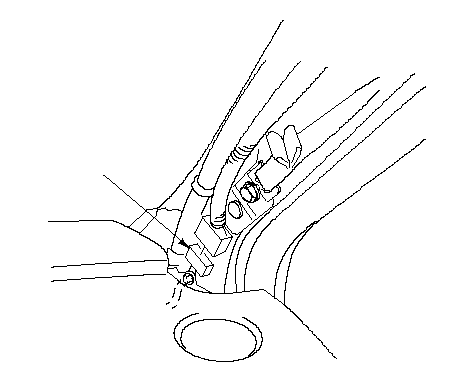

Отсоедините разъем дополнительного штекера антенны (А).
|
A
}
|
-

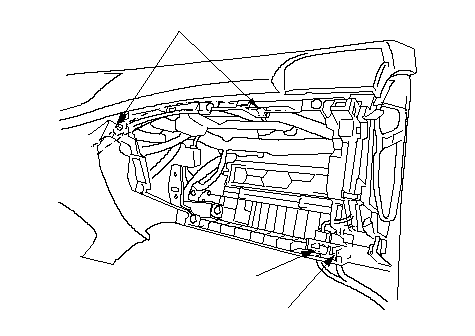

Отцепите зажим жгута проводов аудиосистемы (А), зажим разъема жгута проводов аудиосистемы (В) и зажим разъема жгута проводов аудиосистемы (С) с панели приборов.
|
A
B
C
}
|
-

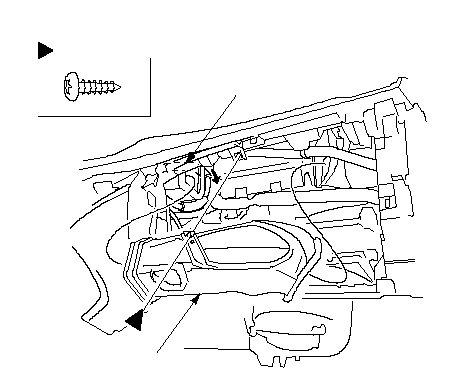

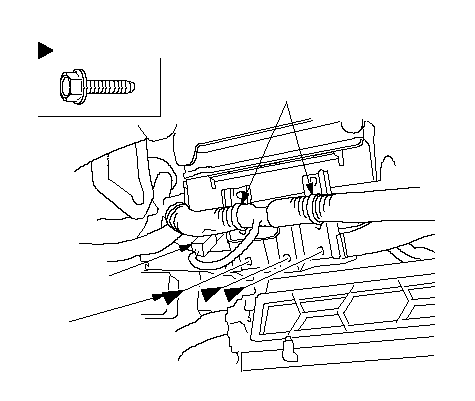

Выкрутите винты, затем снимите патрубок В панели приборов со стороны водителя.
-
Вытяните жгут проводов аудиосистемы (А) через отверстие дисплея аудио-HVAC.
|
Расположение фиксаторов
: Винт, 1
A
B
}
|
-
Отсоедините разъем подушки безопасности пассажира (А) и отцепите зажим жгута проводов панели приборов (В). Удалите крепежные болты подушки безопасности пассажира.
|
Расположения фиксаторов
: Болт, 3
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

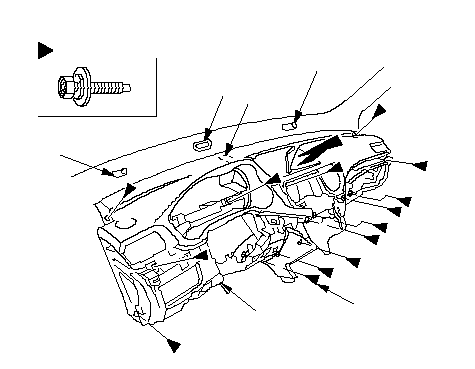

Выкрутите болты, крепящие панель приборов (А).
-
Поднимите панель приборов, чтобы освободить ее с направляющий штифтов (В), а центральный штифт (С) на панели приборов с втулки (D) на корпусе.
|
Расположения фиксаторов
: Болт, 14
5 x 0.8 mm
5 N·m
(0.5 kgf·m)
A
B
C
D
B
}
|
-
Удерживая панель приборов (А) над корпусом, отцепите зажим дополнительного штекера антенны (В) с боковой скобы со стороны пассажира (С). Вытяните дополнительный штекер антенны (D) из-под жгута проводов панели приборов (Е).
-
Осторожно выньте панель управления через проем передней двери.
ПРИМЕЧАНИЕ: Не опирайте панель управления о ее нижнюю центральную крышку, чтобы не повредить ее. Положите панель на бок или заднюю сторону.
|
A
B
C
D
E
D
D
}
|
-
Выкрутите винты, затем снимите патрубок переднего обогревателя (А) и обе передние стойки панели приборов (В) с панели приборов (С).
|
Расположения фиксаторов
: Винт, 20
B
C
B
A
}
|
-
Выкрутите винты, затем снимите патрубок панели приборов (А) с панели приборов (В).
|
Расположения фиксаторов
: Винт, 5
A
B
}
|
-

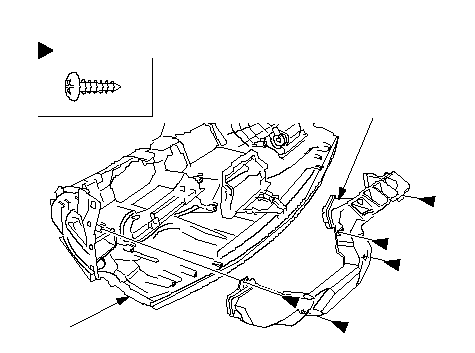

Выкрутите винты, затем снимите патрубок панели приборов А панели приборов со стороны пассажира с панели приборов (В).
|
Расположения фиксаторов
: Винт, 3
A
B
}
|
-

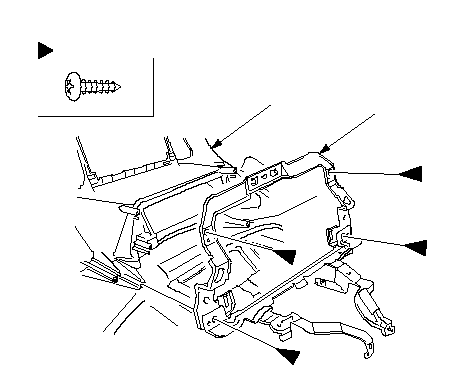

Выкрутите винты, затем снимите центральную стойку панели приборов (А) с панели приборов (В).
-
-
Установите панель приборов и навесной рычаг рулевого управления в порядке, обратном снятию, обратив внимание на следующее:
-
Замените крепежные болты подушки безопасности пассажира новыми.
-
Убедитесь, что панель управления правильно установлена на направляющие штыри.
-
Убедитесь, что жгут проводов панели приборов, аудиосистемы, а также дополнительны штекер антенны проложены надлежащим образом и не защемлены.
-
Убедитесь, что каждый разъем прикреплен правильно.
-
Вдавите зажимы жгутов и разъемов, чтобы они надежно встали на свои места.
-
-
Проверьте, не появились ли во время ремонта коды неисправности DTC, и сотрите их.
-
|
Расположения фиксаторов
: Винт, 4
A
B
}
|
