Замена подушки безопасности пассажира на переднем сиденьи
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Снятие
ПРИМЕЧАНИЕ: Если передняя пассажирская подушка безопасности сработала, обратитесь к инструкции по ее установке после срабатывания во время происшествия.
-
-
-
Отсоедините 4Р разъем (А) жгута проводов панели управления от подушки безопасности переднего пассажира.
|
A
}
|
-

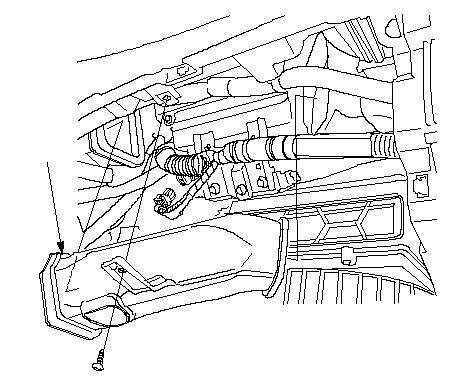

Снимите правый центральный воздуховод обогревателя (А).
|
A
}
|
-

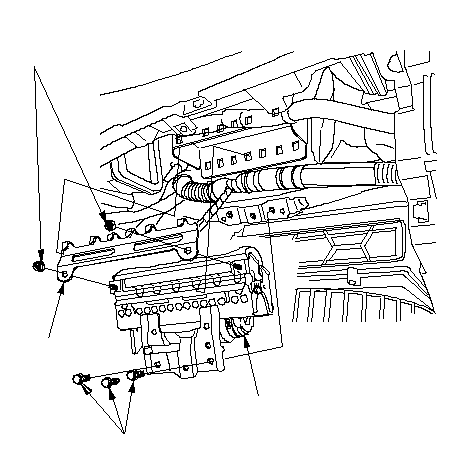

Выньте крепежные гайки (А) и болты (В) из скобы. Снимите переднюю подушку безопасности переднего пассажира (С) и скобу (D).
|
B
A
C
D
}
|
|
Установка
-

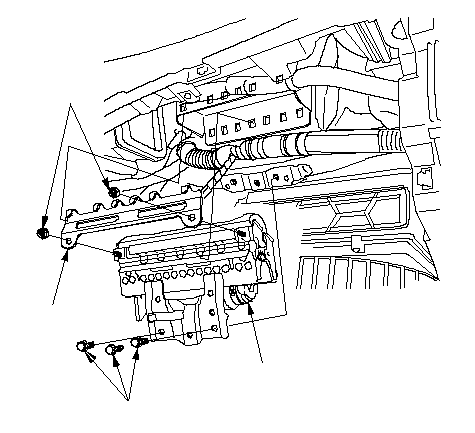

Установите подушку безопасности переднего пассажира (А) в ее посадочное место на кронштейне (В). Затяните крепежные болты (D) и гайки (C) подушки безопасности переднего пассажира.
|
D
A
B
C
9.8 N·m
(1.0 kgf·m)
}
|
-
Заново установите правый центральный воздуховод обогревателя (А).
|
A
}
|
-
-
-
-
После установки подушки безопасности убедитесь в том, система работает нормально: Поверните ключ замка зажигания в положение ON (II). Индикатор системы SRS должен включится приблизительно на 6 секунд, затем погаснуть.
|
A
}
|
