Удаление/Установка вещевого ящика
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Будьте внимательны, чтобы не поцарапать панель приборов и прилегающие детали.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
Откройте вещевой ящик.
-
Откройте переднюю дверь и снимите боковую крышку панели приборов со стороны пассажира (А).
|
-1.
|
Аккуратно вручную вытяните задний край крышки, чтобы освободить крючки (В).
|
|
-2.
|
Отцепите зажимы и крючки (С), оттянув крышку назад.
|
|
-3.
|
Отцепите крючки (D, E).
|
|
-4.
|
Если оборудовано, отсоедините разъем переключателя блокировки подушки безопасности со стороны пассажира (F).
|
-
-
Закройте вещевой ящик.
|
Расположения фиксаторов
: Фиксатор, 4
E
C
B
D
C
A
E
B
F
}
|
-
Выкрутите болты (А) и винты (В).
|
Расположения фиксаторов
: Болт, 2
A
: Винт, 3
B
5 x 0.8 mm
5 N·m
(0.5 kgf·m)
B
B
B
A
A
}
|
-

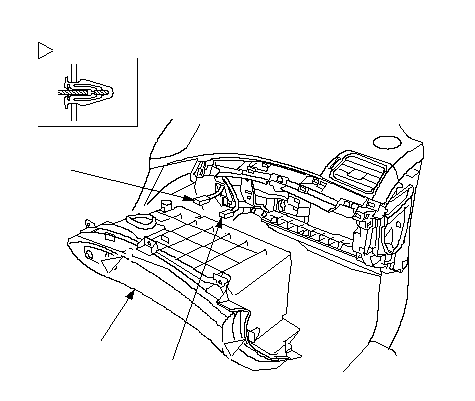

Вытяните вещевой ящик (А) рукой, чтобы отцепить зажимы, затем отсоедините разъем подсветки вещевого ящика (В) и разъем главного переключателя открывателя крышки багажного отделения (С), затем снимите вещевой ящик.
-
Установите вещевой ящик в порядке, обратном снятию. При этом обратите внимание на следующее:
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Убедитесь, что каждый разъем прикреплен правильно.
-
Сильно надавите на фиксаторы и крепления для надежного соединения.
|
Расположения фиксаторов
: Фиксатор, 2
C
B
A
}
|
