Снятие/установка боковой вентиляционной решетки панели приборов
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Будьте внимательны, чтобы не поцарапать панель приборов и прилегающие детали.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показана вентиляционная панель со стороны водителя на модели ЛРК; вентиляционная панель со стороны пассажира на модели ЛРК симметрична; боковые вентиляционные панели приборной панели на модели ПРК аналогичны.
-

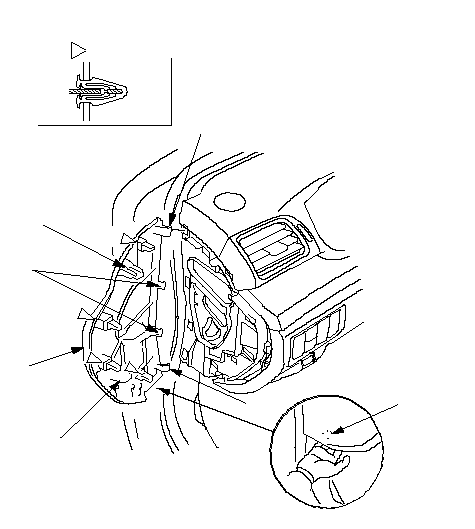

Со стороны водителя: Откройте переднюю дверь и снимите боковую крышку панели приборов со стороны водителя (А).
|
-1.
|
Рукой оттяните нижний край крышки, чтобы отцепить нижний зажим (В).
|
|
-2.
|
Аккуратно рукой вытяните задний край крышки наружу, чтобы отцепить зажимы (С) и крючки (D).
|
|
-3.
|
Освободите крючки (Е, F).
|
-
|
Расположения фиксаторов
: Фиксатор, 4
B, C
C
C
C
B
F
B
D
A
E
D
F
}
|
-

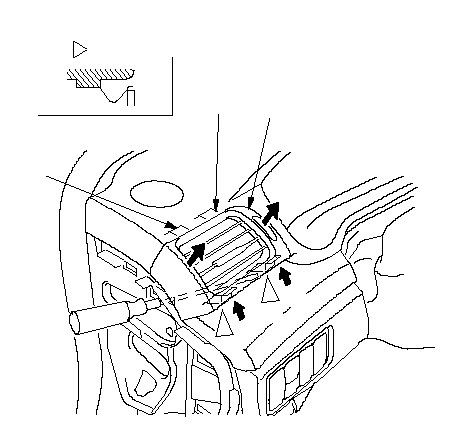

Отцепите зажимы под боковой вентиляционной панелью (А).
|
-1.
|
Вставьте отвертку с плоским жалом в отверстие боковой крышки со стороны водителя.
|
|
-2.
|
Надавив отверткой с плоским жалом на внутренний зажим (В), аккуратно вытяните внутренний край вентиляционной панели, чтобы отцепить верхний фиксатор (С).
|
|
-3.
|
Повторите предыдущий шаг с наружным зажимом (D) и верхним зажимом (Е).
|
|
(1)
(2)
(3)
(4)
B
D
A
C
E
Расположения фиксаторов
: Фиксатор, 2
B, D
}
|
-

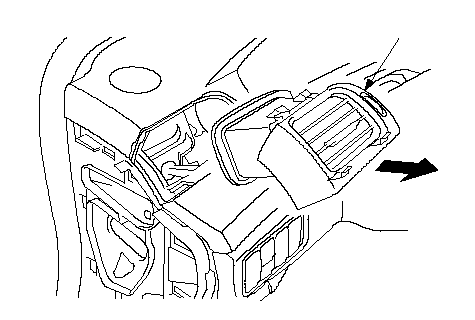

Снимите боковую вентиляционную панель (А).
-
Установите боковую вентиляционную панель в последовательности, обратной снятию, и надежно зафиксируйте зажимы на местах.
|
A
}
|
