Установка/снятие нижней крышки на приборной панели водителя
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Будьте внимательны, чтобы не поцарапать панель приборов и прилегающие детали.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
Ослабьте рычаг регулировки рулевого колеса, затем поднимите рулевую колонку вверх. Оставьте рычаг ослабленным.
-
Снимите нижнюю крышку панели приборов со стороны водителя (А).
|
-1.
|
Откройте карман со стороны водителя (В) и выкрутите винт (С).
|
|
-2.
|
Вытяните нижнюю часть крышки, чтобы отцепить зажимы (D).
|
|
-3.
|
Вытяните задний край крышки, чтобы отцепить зажимы (E, F).
|
-
Отсоедините разъемы, если оборудовано:
-
Разъем переключателя регулятора фар (G)
-
Разъем переключателя омывателя фар, разъем углового датчика и разъем переключателя углового датчика/ переключателя омывателя фар (Н)
-
Разъем выключателя VSA/CMBS OFF (I)
-
Некоторые модели с ПРК: Разъем выключателя ультразвукового датчика или разъем выключателя ультразвукового датчика/ переключателя датчика наклона
|

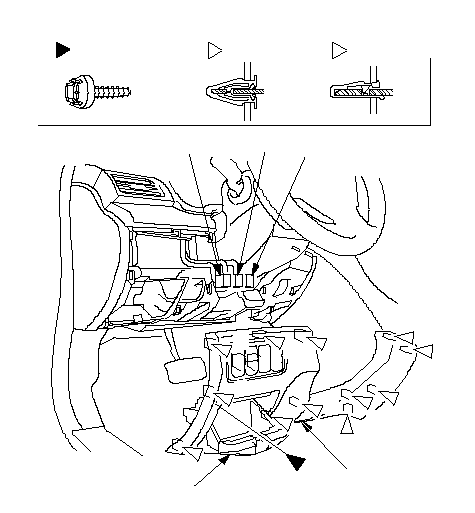

Расположения фиксаторов
: Винт, 1
C
: Фиксатор, 11
D, E
: Фиксатор, 1
F
E
E
E
E
E
E
E
F
E
E
D
C
D
A
B
G
H
I
}
|
-

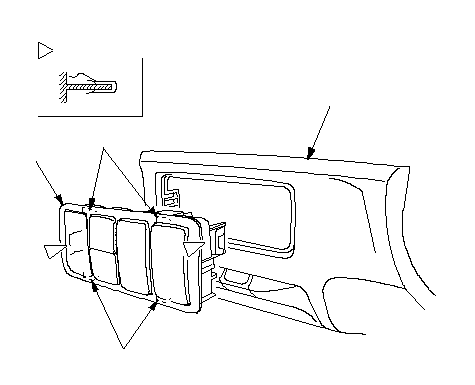

При необходимости выдавите обивку выключателя (А), чтобы отцепить зажимы и фиксаторы (В), затем снимите обивку с нижней крышки панели приборов со стороны водителя (С).
-
Установите панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Убедитесь, что каждый разъем прикреплен правильно.
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Надежно закрепите фиксаторы.
|
Расположения фиксаторов
: Фиксатор, 2
B
B
A
C
}
|
