Снятие и установка центральной консоли
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте внимательны, чтобы не поцарапать переднее сиденье, панель приборов и прилегающие детали.
-
Снимите следующие детали:
-
Отсоедините разъем заднего гнезда питания аксессуаров (А), а также, если имеется, разъем дополнительного блока гнезд (В) и разъем гнезда USB (С).
|
A
B
C
}
|
-

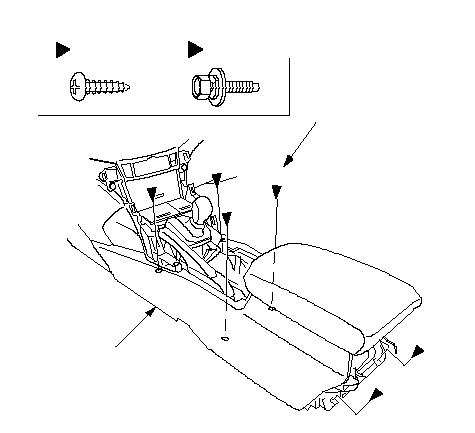

Выкрутите винты (А) и болты (В), крепящие центральную консоль (С). На рисунке показана модель с ЛРК, модель с ПРК симметрична.
|
Расположения фиксаторов
: Винт, 2
A
: Болт, 4
B
A
B
C
B
B
B
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-
Снимите центральную консоль (A). На рисунке показана модель с ЛРК, модель с ПРК симметрична.
|
-1.
|
Отцепите зажимы (B, C, D), вытянув за передние края центральной консоли с обеих сторон.
|
|
-2.
|
Оттяните обивку вверх, чтобы отцепить крючки (Е).
|
|
-3.
|
Система вентиляции задней части салона: Оттяните консоль назад, чтобы отсоединить оба боковых патрубка (F).
|
|

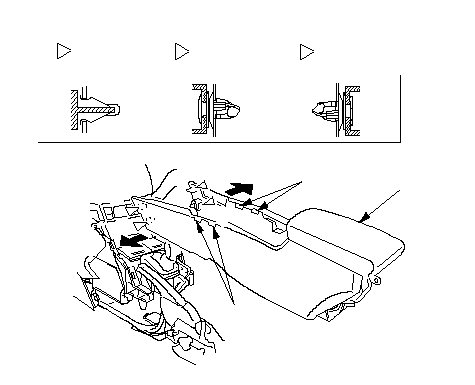

Без вентиляции задней части салона
Расположения фиксаторов
: Фиксатор, 2
B
: Фиксатор, 1
(Зеленый)
C
: Фиксатор, 1
(Серый)
D
A
B
C
D
E
E
B
}

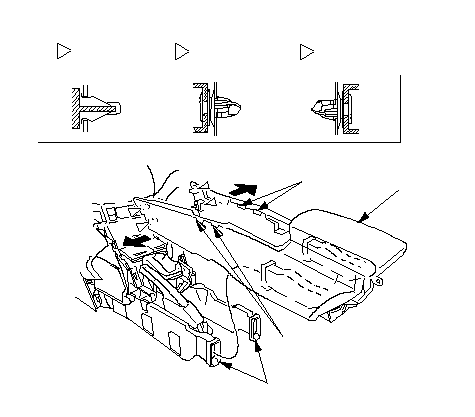

С вентиляцией задней части салона
Расположения фиксаторов
: Фиксатор, 2
B
: Фиксатор, 1
(Зеленый)
C
: Фиксатор, 1
(Серый)
D
A
B
C
D
E
E
B
F
}
|
-
Система вентиляции задней части салона: При необходимости отцепите зажимы, затем снимите задний вентиляционный патрубок со стороны водителя (А) и со стороны пассажира (В) с блока обогревателя (С). На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
Выполняйте операции по установке консоли в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что каждый разъем прикреплен правильно.
-
Замените поврежденные фиксаторы на новые.
-
Сильно надавите на фиксаторы и крепления для надежного соединения.
|
Расположения фиксаторов
: Фиксатор, 4
A
B
C
}
|
