Снятие и установка панели центральной консоли
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте внимательны, чтобы не поцарапать переднее сиденье, панель приборов и прилегающие детали.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-

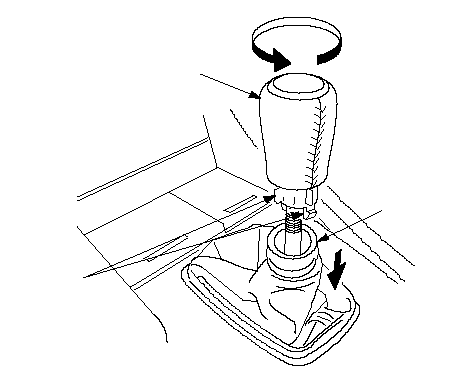

Модель МКП, кроме Type-S: Опустите чехол рычага переключения передач (А), чтобы вынуть его из крючков (В), затем снимите кнопку рычага (С).
|
A
B
C
}
|
-

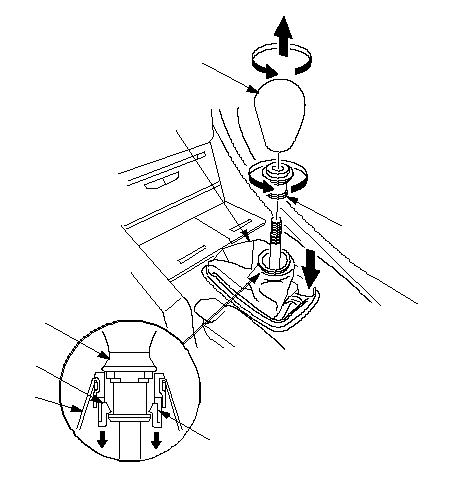

Модель МКП, Type-S: Опустите чехол рычага переключения передач (А), чтобы отцепить крючки (В) от разделителя (С). При помощи 17 мм ключа ослабьте разделитель, затем снимите рукоятку рычага (D) и разделитель.
|
A
B
C
D
B
C
A
}
|
-

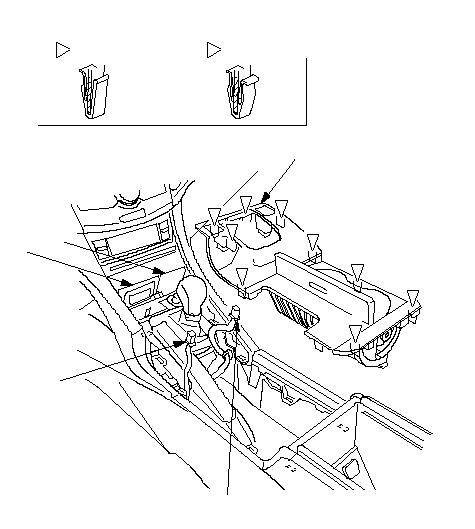

Снимите центральную консольную панель (A).
|
-1.
|
Откройте крышку пепельницы (В) и прикуривателя (С).
|
|
-2.
|
Аккуратно рукой оттяните вверх край панели, чтобы появился зазор, затем поднимите панель соответствующим инструментом, чтобы отцепить передние зажимы (D, E).
|
|
-3.
|
При помощи соответствующего инструмента для обивки отведите край панели от рычага стояночного тормоза, чтобы отцепить зажим (F).
|
|
-4.
|
Оттяните панель вверх, чтобы отцепить зажимы (G) вдоль края панели.
|
|
-5.
|
С обогревателем сидений: Отсоедините разъем переключателя обогревателя сиденья водителя (Н) и переднего пассажира (I).
|
|
Расположения фиксаторов
: Фиксатор, 2
D
: Фиксатор, 7
E, F, G
A
B
C
D
E
G
H
E
D
G
G
G
F
I
}
|
-
Выкрутите винты (А, В), затем отделите переднюю панель (С), заднюю панель (D) и держатель напитков (Е).
-
Модель с МКП: Выкрутите винты (F), затем снимите чехол рычага переключения передач (G).
|
Модель с МКП
Расположения фиксаторов
: Винт, 3
A
: Винт, 7
B, F
A
B
C
D
E
G
A
A
B
B
F
F
F
F
}
Модель с АКП
Расположения фиксаторов
: Винт, 3
A
: Винт, 3
B
A
B
A
A
B
B
C
D
E
}
|
-
Выполняйте операции по установке консольной панели в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что каждый разъем прикреплен правильно.
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Надежно вдавите зажимы и крючки на свои места.
-
Type-S: Установите рукоятку рычага в заданной последовательности
| -
|
Поверните разделить (А), чтобы он вошел в контакт с валом (В).
|
| -
|
Поверните рукоятку рычага (С), чтобы она вошла в контакт с разделителем.
|
| -
|
Затяните разделитель, когда схема переключения передач будет направлена к передней части автомобиля, повернув рукоятку назад (степень поворота назад: 360 ° Макс.)
|
|
Передний
РАЗДЕЛИТЕЛЬ
Вручную
закрутите
контргайку вниз.
(1)
КНОПКА ПЕРЕКЛЮЧЕНИЯ
Вручную
накрутите
кнопку переключения
на вал.
(2)
Передвиньте в нужное
положение, затем
надежно
затяните контргайку.
(3)
A
B
C
A
}
|
