Снятие/установка центральной обивки приборной панели
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Будьте осторожны, не поцарапайте обивку и панели.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
Снимите следующие детали:
-
Снимите центральную отделочную панель со стороны водителя (А) или центральную отделочную панель со стороны пассажира (В).
|
-1.
|
Выкрутите винт (-ы) (С).
|
|
-2.
|
Аккуратно потяните нижнюю часть отделочной панели вверх, чтобы отделить зажим (D) и отцепить крючок (E) от края центральной консоли (F).
|
|
-3.
|
Потяните отделочную панель на себя, чтобы отделить ее от фиксаторов (G, H).
|
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
|

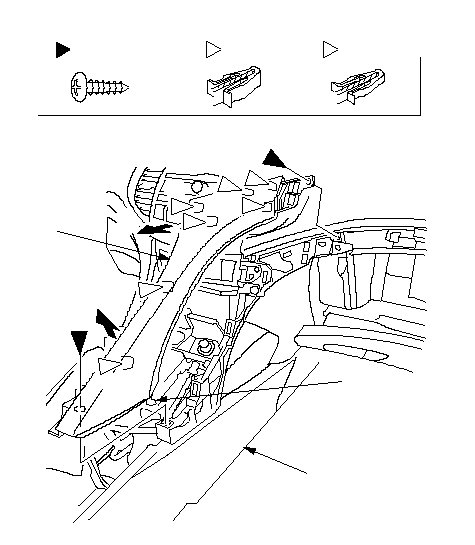

Со стороны водителя:
Расположения фиксаторов
: Винт, 1
C
: Фиксатор, 5
D, G
: Фиксатор, 1
H
(3)
(2)
(1)
G
G
G
H
G
D
C
E
F
A
}

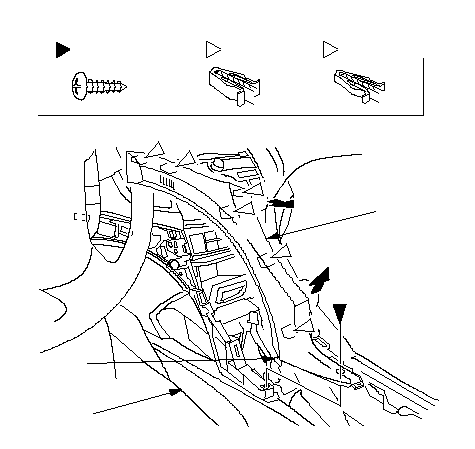

Со стороны пассажира
Расположения фиксаторов
: Винт, 2
C
: Фиксатор, 6
D, G
: Фиксатор, 1
H
(1)
(2)
(1)
(3)
C
D
G
G
G
G
G
C
H
B
F
E
}
|
