  • Установка/снятие панели переключателей аудиосистемы/навигации

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

    С навигационной системой
    ПРИМЕЧАНИЕ:
    • Наденьте защитные перчатки.
    • Будьте внимательны, чтобы не поцарапать панель управления и прилегающие детали.
    • Работая с компонентами, защищайте лицевые панели защитной тканью от царапин или других повреждений.
    • Не выполняйте работы в запыленном или загрязненном месте.
    • Снимайте статическое электричество с вашего тела перед началом и во время работы.
    • Не прикасайтесь к печатной плате с электросхемой голыми руками.
    • Не работайте с грязными руками.
    • Запрещается перегибать плоский кабель печатной платы.
    • Не прикасайтесь голыми руками к разъему плоского кабеля печатной платы. (Если вы дотронулись до нее, тщательно ее протрите.)
    1. Снимите следующие детали:

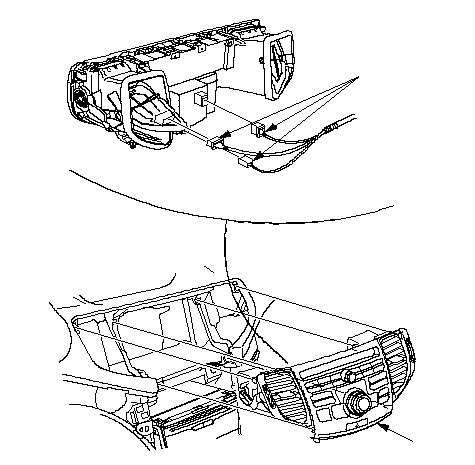

    1. Вытяните панель переключателей навигации/ аудио (A).
    1. Отсоедините разъемы (В) и снимите панель переключателей навигации/ аудио.

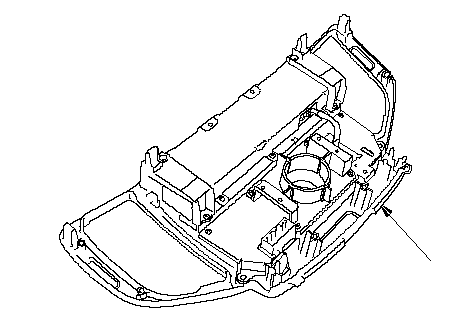

    1. Снимите интерфейсный набор и переключатель аварийной сигнализации с панели переключателей навигации/ аудио (А).
    1. Установите панель переключателей навигации/ аудио, выполняя операции в порядке, обратном снятию.
