Снятие/установка вентиляционной центральной решетки приборной панели
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Будьте внимательны, чтобы не поцарапать панель приборов и прилегающие детали.
-
При снятии компонентов используйте набор инструментов для обивки или аналогичный.
-

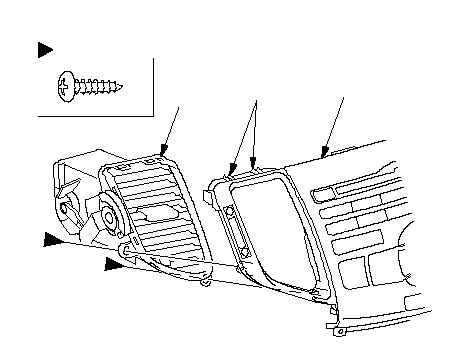

На рисунке показана левая центральная вентиляционная панели приборной панели; правая панель симметрична.
-
Снимите следующие детали:
-
Выкрутите винты, затем снимите центральную вентиляционную панель панели приборов (А) с центральной панели (В), отцепив верхние фиксаторы (С) с помощью специального инструмента для обивки.
-
Устанавливайте вентилятор, выполняя операции в порядке, обратном снятию.
|
Расположения фиксаторов
: Винт, 2
B
C
A
}
|
