Снятие/установка внутренней отделки - Область стойки:
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Обивка передней стойки
ПРИМЕЧАНИЕ:
-
Внимательно следуйте инструкциям по установке обивки передней стойки, поскольку из-за неправильной установки возможно случайное срабатывание боковой шторки безопасности, что может привести к увечьям.
-
Наденьте защитные перчатки.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
Будьте осторожны, не поцарапайте обивку и панели.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-

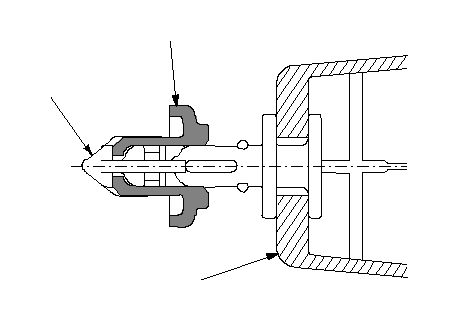

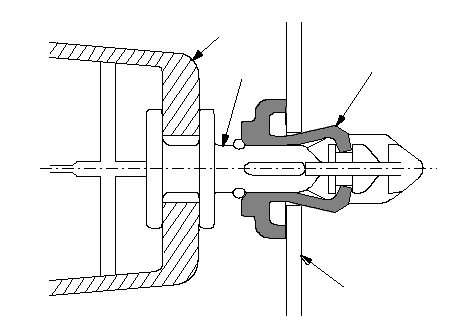

Верхний фиксатор в обивке передней стойки (А) состоит из резиновой втулки (В) и металлического шплинта (С). Втулка, растянутая с помощью шплинта, надежно ее фиксирует на панели кузова (D). Втулку следует заменить новой при установке обивки.
|
A
B
C
D
}
|
-
-

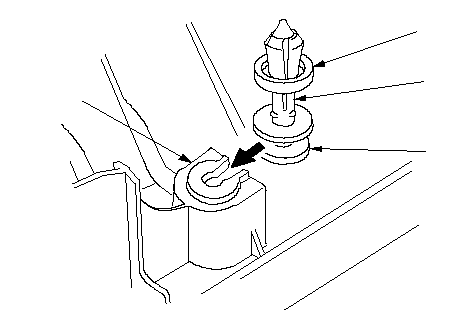

Ударьте резиновой киянкой по верхнему зажиму обивки передней стойки (А). Зажим находится под точкой (В), где находится треугольная метка на краю обивки. Удар по фиксатору ломает выступы (С) штифта (D) и проталкивает его во втулку (Е) и дальше в корпус (F).
ПРИМЕЧАНИЕ: Втулку необходимо заменить новой при установке обивки передней стойки.
|
D
F
E
A
C
B
A
}
|
-

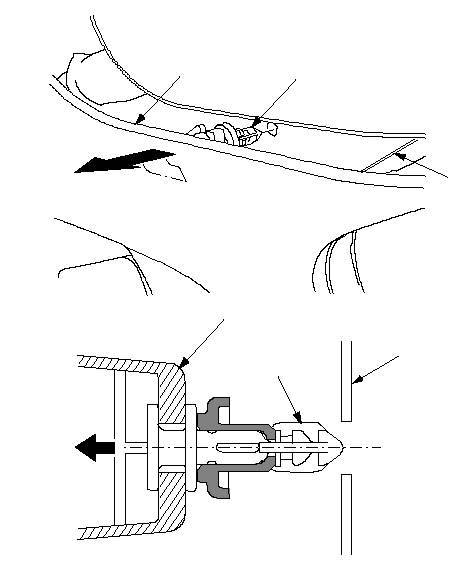

Рукой потяните назад верхнюю часть передней стойки обивки (А), чтобы снять верхний фиксатор (В) с корпуса (С).
|
C
A
B
C
B
A
}
|
-

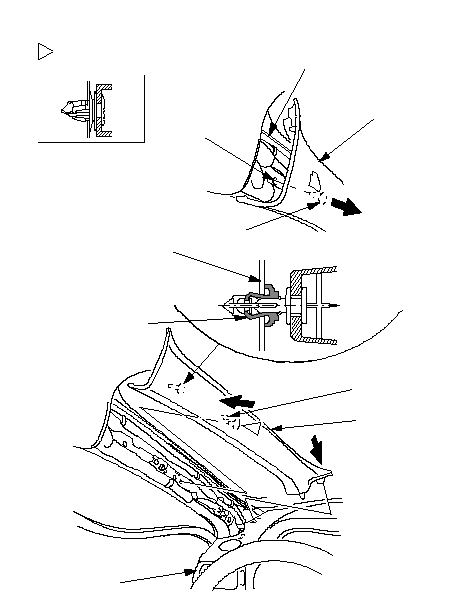

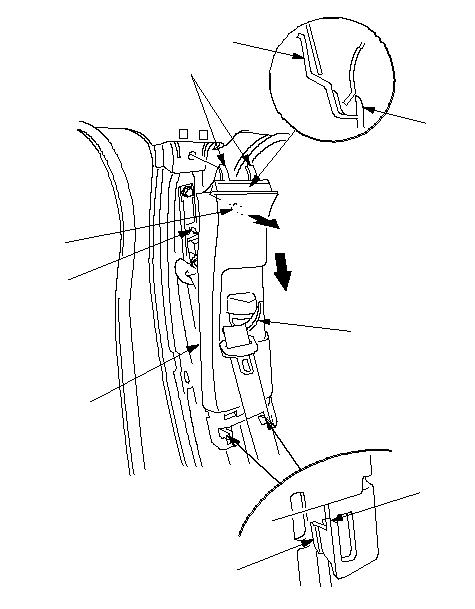

Оттяните рукой обивку передней стойки (А), чтобы отцепить зажим. Потяните обивку вверх от панели приборов (В), затем снимите ее.
-
|
Расположение фиксаторов
: Фиксатор, 1
(Зеленый)
B
A
(1)
(2)
}
|
-
Если боковая шторка безопасности не сработала, проверьте обивку передней стойки (А) и обратите внимание на следующее:
-
Во избежание неправильного срабатывания боковых шторок безопасности и, как следствие, возможного получения травмы, проверьте обивку передней стойки и замените ее, если на ней есть любое из следующих повреждений:
| -
|
Любые трещины, деформации или побеление от нагрузки в обивке передней стойки
|
| -
|
Любые трещины и побеление от нагрузки в поверхностях, сопрягаемых с зажимами (В)
|
-
Снимите втулку (С) со штифта (D) и выбросьте втулку, так как она была повреждена при снятии.
-
Замените втулку новой.
-
Не устанавливайте втулку на штифт, не проверив перекрытие между обивкой крыши и отделкой передней стойки.
-
Если зажим (Е) поврежден или побелел от нагрузки, замените его новым.
|
C
D
A
B
B
E
}
|
-
Если будет установлена новая передняя обивка, перед установкой на время снимите новый верхний зажим (В).
-
|
A
B
}
|
-

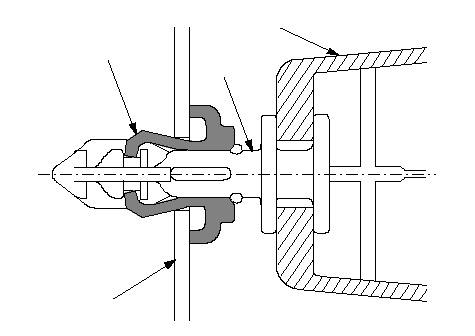

Осторожно установите обратно новый верхний фиксатор (А) на обивку передней стойки (В). Удостоверьтесь, что втулка (С) находится непосредственно рядом с концом шплинта (D), как показано.
|
C
D
A
B
}
|
-

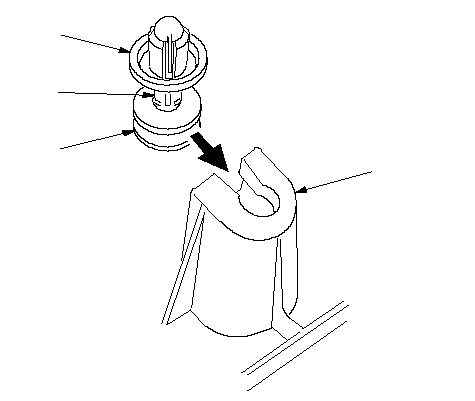

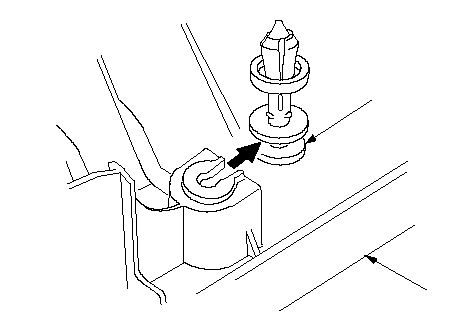

Если будет установлена старая обивка передней стойки (А), установите новую втулку (В) на штифт (С). Не давите на втулку слишком сильно. Убедитесь, что втулка находится непосредственно рядом с верхней частью штифта, как показано.
|
A
B
C
}
|
-

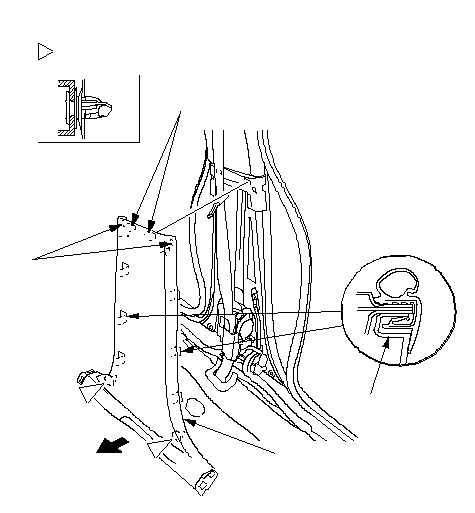

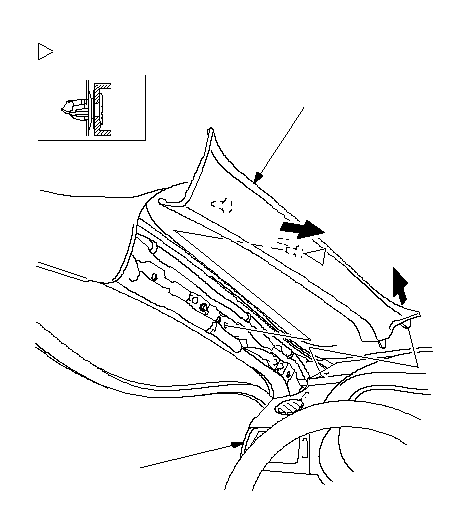

Установите обратно обивку передней стойки (А):
|
-1.
|
Вставьте нижнюю часть обивки в панель приборов (В).
|
|
-2.
|
Поместите обивку на переднюю стойку (С) и вставьте ее верхний зажим (D) и нижний зажим (E) в отверстия (F) передней стойки, затем слегка задвиньте обивку на место.
ПРИМЕЧАНИЕ:
-
Убедитесь, что боковая шторка безопасности не подогнулась под фиксаторами и выступами.
-
Примените давление на области обивки на верхнем зажиме, чтобы почувствовать этот зажим. Если вы потяните слишком сильно, то повредите фиксатор, в результате обивка не будет держаться надежно.
-
Убедитесь, что участки верхнего зажима обивки не выступают из-за кузова при давлении на обивку.
|
-
Установите прокладку дверного проема на место.
|
Расположение фиксаторов
: Фиксатор, 1
(Зеленый)
(1)
(2)
A
E
B
D
C
D
A
F
C
}
|
|
Верхняя/нижняя отделочная панель центральной стойки.
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, не согните и не поцарапайте обивку и панели.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
Снимите следующие детали:
-
Сдвиньте переднее сиденье вперед до упора.
-
Снимите нижнюю обивку (А) средней стойки кузова.
|
-1.
|
Отпуская верхние фиксаторы (В), оттяните назад верхнюю часть обивки, что отцепить верхние крючки (С).
|
|
-2.
|
Отделите нижние фиксаторы, оттянув нижнюю часть отделочной панели назад рукой.
|
-
-
|
Расположения фиксаторов
: Фиксатор, 2
(Серый)
B
C
A
A
}
|
-
Снимите верхнюю обивку (А) средней стойки кузова.
|
-1.
|
Рукой оттяните назад нижнюю часть обивки, чтобы отцепить нижние крючки (В).
|
|
-2.
|
Оттяните назад нижнюю часть обивки, что освободить верхний штифт (С) в отверстии кузова, а затем ползунок (D) от штифта на регуляторе анкера плеча переднего ремня безопасности.
|
|
-3.
|
Опустите обивку вниз, чтобы освободить верхние крючки (F) из отверстий корпуса.
|
|
A
F
F
C
E
A
D
B
B
}
|
-

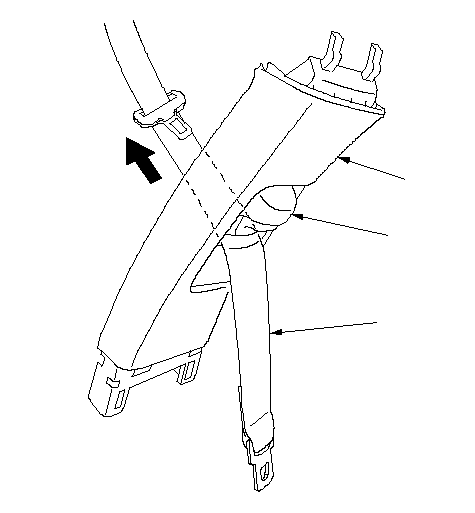

Пропустите нижнюю якорную петлю переднего ремня безопасности (А) сквозь отверстие в задвижке (В), затем снимите верхнюю отделочную панель (С) центральной стойки.
|
A
B
C
}
|
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Если зажимы (А) повреждены или побелели от нагрузки, замените их на новые.
-
-
Во избежание неправильного срабатывания боковых шторок безопасности и, как следствие, возможного получения травмы, проверьте обивку и замените ее, если на ней есть любое из следующих повреждений:
| -
|
Любые трещины и деформации верхней обивки центральной стойки (В) и верхних крючков (С) и любое побеление от нагрузки в верхней части обивки.
|
| -
|
Любые трещины и деформации в нижней обивке центральной стойки (D) и повреждения в части (E), которая закреплена в верхней обивке центральной стойки .
|
| -
|
Любые трещины и побеление от нагрузки в поверхностях, сопрягаемых с зажимами (F)
|
-
Замените все поврежденные детали на новые .
-
-
При установке верхней отделочной панели центральной стойки убедитесь, что штифт (G) на регуляторе плечевой петли (H) переднего ремня безопасности и отверстие (I) в задней части задвижки сцеплены.
-
Убедитесь, что верхние крючки правильно вставлены в отверстия корпуса.
-
С силой надавите на зажимы и крючки для надежного соединения.
-
-
Перед установкой крепежного болта убедитесь, что ветви ремня не перекручены.
|
Проверка обивки
A
F
D
E
B
C
}
Сцепление регулятора плечевой петли и задвижки.
I
G
H
}
|
|
Обивка задней стойки
ПРИМЕЧАНИЕ:
-
Внимательно следуйте инструкциям по установке обивки задней стойки, поскольку из-за неправильной установки возможно случайное срабатывание боковой шторки безопасности, что может привести к травмам.
-
Наденьте защитные перчатки.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
Будьте осторожны, не поцарапайте обивку и панели.
-

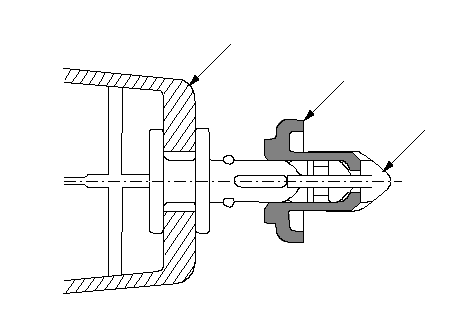

Верхний зажим в обивке задней стойки (А) состоит из резиновой втулки (В) и металлического штифта (С). Втулка, растянутая с помощью шплинта, надежно ее фиксирует на панели кузова (D). Втулку следует заменить новой при установке обивки.
|
A
B
C
D
}
|
-
Снимите следующие детали:
-
Наклоните спинку сидения вперед.
-
Ударьте резиновой киянкой по верхнему зажиму обивки задней стойки (А). Зажим находится под точкой (В), где находится треугольная метка на краю обивки. Удар по фиксатору ломает выступы (С) штифта (D) и проталкивает его во втулку (Е) и дальше в корпус (F).
ПРИМЕЧАНИЕ: Втулку необходимо заменить новой при установке обивки задней стойки.
|
A
B
C
D
E
F
A
}
|
-
Рукой потяните назад верхнюю часть обивки задней стойки (А), чтобы снять верхний зажим (В) с корпуса (С).
|
A
B
C
C
A
B
}
|
-

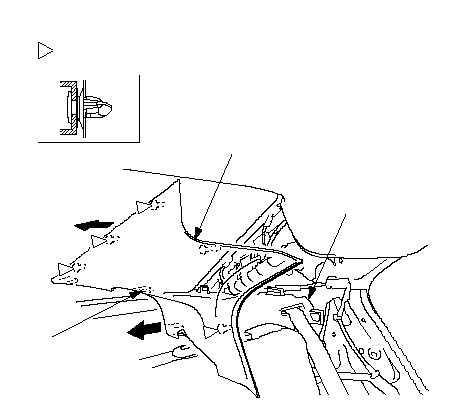

Рукой оттяните обивку задней стойки (А), чтобы отцепить зажимы и освободить крючок (В), затем вытяните обивку вверх из задней полки (С).
-
|
Расположения фиксаторов
: Фиксатор, 4
(Серый)
A
B
C
}
|
-
Если боковая шторка безопасности не сработала, проверьте обивку задней стойки (А) и обратите внимание на следующее:
-
Во избежание неправильного срабатывания боковых шторок безопасности и возможного получения травмы из-за этого, проверьте обивку задней стойки и замените ее, если на ней есть любое из следующих повреждений:
| -
|
Любые трещины, деформации или побеление от нагрузки в обивке задней стойки
|
| -
|
Любые трещины и побеление от нагрузки в поверхностях, сопрягаемых с зажимами (В)
|
-
Снимите втулку (С) со штифта (D) и выбросьте втулку, так как она была повреждена при снятии.
-
Замените втулку новой.
-
Не устанавливайте втулку на штифт, не проверив перекрытие между обивкой крыши и отделкой задней стойки
-
Если зажимы (Е) повреждены или побелели от нагрузки, замените их на новые.
|
A
B
C
D
E
B
}
|
-
Если будет установлена новая обивка задней стойки, перед установкой на время снимите новый верхний зажим (В).
-
|
A
B
}
|
-
Осторожно установите новый верхний зажим (А) обратно на обивку задней стойки (В). Удостоверьтесь, что втулка (С) находится непосредственно рядом с концом шплинта (D), как показано.
|
C
D
A
B
}
|
-

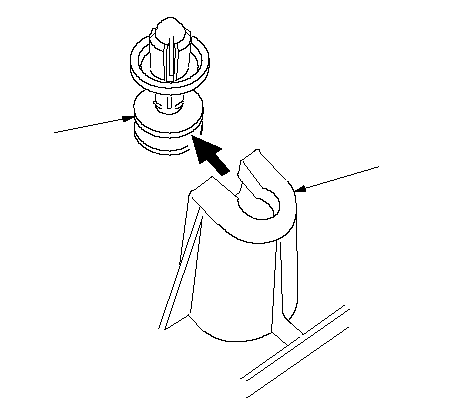

Если будет установлена старая обивка задней стойки (А), установите новую втулку (В) на штифт (С). Не давите на втулку слишком сильно. Убедитесь, что втулка находится непосредственно рядом с верхней частью штифта, как показано.
|
C
A
B
}
|
-

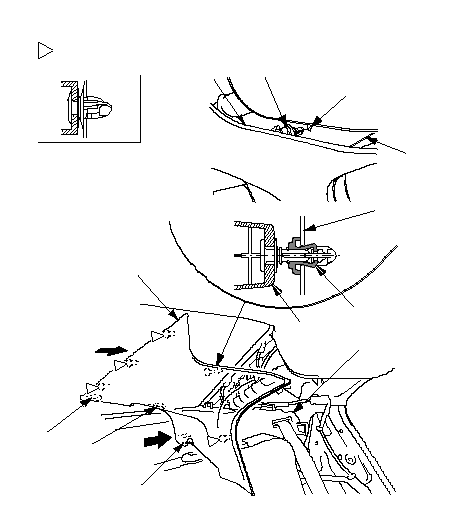

Установите обратно обивку (А) задней стойки.
|
-1.
|
Установите нижний крючок (В) и выступы (С) обивки на заднюю полку (D).
|
|
-2.
|
Поместите обивку над задней стойкой (Е) и вставьте ее верхний зажим (F) и нижний зажим в отверстия (G) задней стойки, затем слегка вдавите обивку на место.
ПРИМЕЧАНИЕ:
-
Убедитесь, что боковая шторка безопасности не подогнулась под фиксаторами и выступами.
-
Примените давление на области обивки на верхнем зажиме, чтобы почувствовать этот зажим. Если вы потяните слишком сильно, то повредите фиксатор, в результате обивка не будет держаться надежно.
-
Убедитесь, что участки верхнего зажима обивки не выступают из-за кузова при давлении на обивку.
|
-
Установите обратно прокладку задней двери.
|
Расположения фиксаторов
: Фиксатор, 4
(Серый)
A
B
C
D
E
F
G
E
A
F
A
C
}
|
