Проверка/Замена компонентов системы SRS после их срабатывания

ПРИМЕЧАНИЕ:

После срабатывания натяжителей ремней безопасности необходимо заменить следующие элементы:

После срабатывания передних подушки(ек) безопасности необходимо заменить следующие элементы:

После срабатывания боковой подушки(ек) безопасности необходимо заменить следующие элементы:

После столкновения, при котором сработали боковые шторки безопасности, замените следующие компоненты на стороне срабатывания системы SRS:

После бокового столкновения средней и тяжелой степени тяжести или удара кузова сзади следует проверить состояние боковой шторки безопасности и связанных с нею конструктивных элементов. Замените компоненты как полагается.

При ремонте необходимо проверить следующее:

После завершения ремонта поверните ключ замка зажигания в положение ON (II). Если при этом индикатор системы SRS включится приблизительно на 6 секунд, а затем выключится, то система SRS исправна. Если индикатор не работает так, как описано выше, требуется подключить диагностический прибор HDS для определения кода неисправности. Если отсутствует код неисправности, проведите поиск неисправностей по признакам в системе SRS.

Заменять всегда.

}

}

Заменять всегда.

}

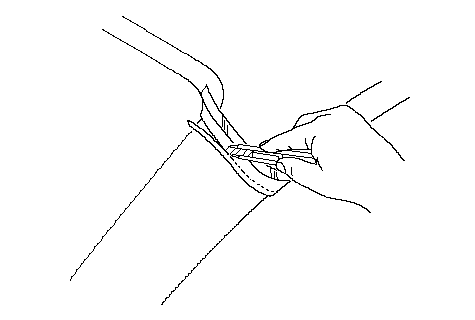

Чтобы предотвратить случайное срабатывание боковой шторки безопасности и повреждение обивки стойки, следует обеспечить ширину нахлеста обивки крыши и стоек менее 8 мм. Для проверки перекрытия выполните следующее:

A

B

}

}

КРАЙ ОБШИВКИ КРЫШИ

МЕНЬШЕ ЧЕМ
8 мм

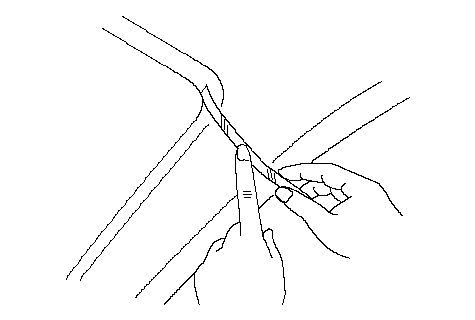

ЗАЩИТНАЯ ЛЕНТА

}

}
