Снятие/установка внутренней обивки - Дверная область
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Область порога передней двери
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, не согните и не поцарапайте обивку и панели.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-

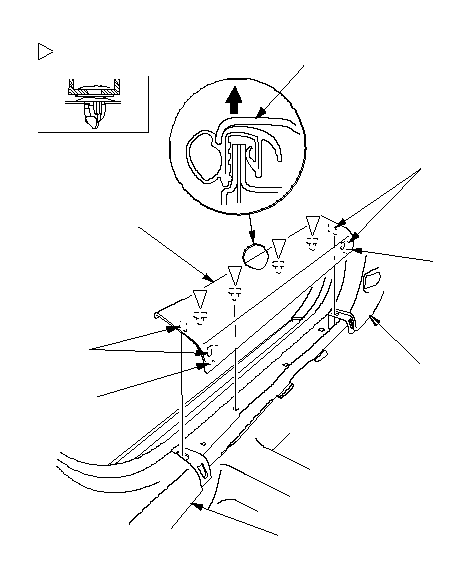

Отцепите крючки (А) и фиксаторы (В) с выбивной панели (С) и нижней обивки центральной стойки (D), затем рукой оттяните обивку порога передней двери (Е), чтобы отцепить зажимы, затем снимите их.
|
B
A
E
A
B
C
D
E
Расположения фиксаторов
: Фиксатор, 4
(Серый)
}
|
-

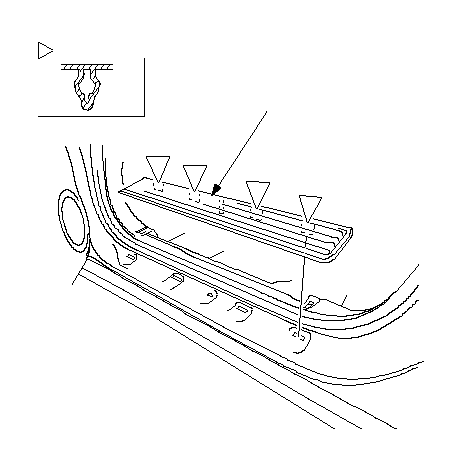

Для некоторых моделей: При необходимости оттяните переднюю часть наружной обивки (А) вверх, чтобы отцепить крючок, затем снимите обивку.
|
Расположения фиксаторов
: Крюк, 4
A
}
|
-

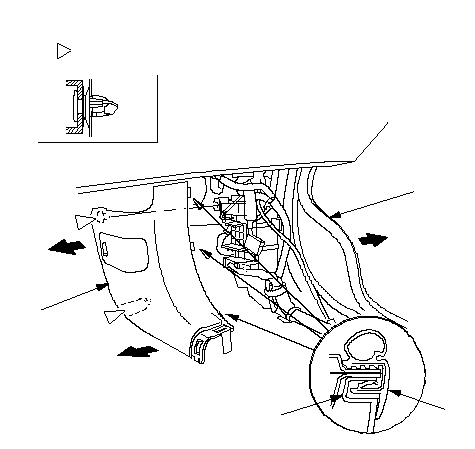

Снимите выбивную панель со стороны водителя (А) или выбивную панель со стороны пассажира (В).
|
-1.
|
Стяните уплотнитель проема двери (C) с крючков выбивной панели (D) и фланца проема двери.
|
|
-2.
|
Оттяните рукой выбивную панель назад, чтобы отцепить зажимы (E, F), затем снимите ее.
|
|
Со стороны водителя:
Расположения фиксаторов
: Фиксатор
Автомобили с ЛРК, 1
E
(Зеленый)
: Фиксатор
Автомобили с ЛРК, 1
F
(Серый)
Автомобиль с ПРК, 2:
C
C
D
A
F
Автомобиль с ЛРК: E
автомобиль с ПРК: F
}

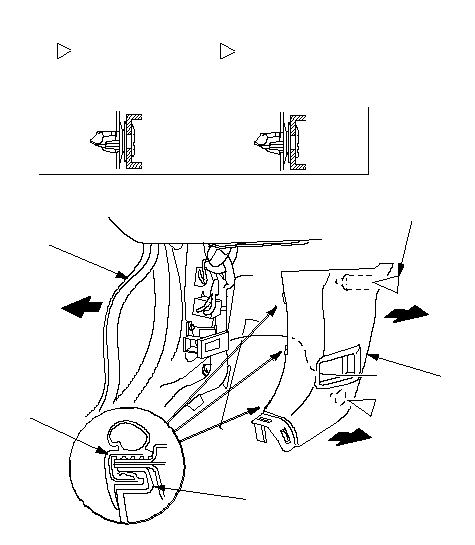

Со стороны пассажира
Расположения фиксаторов
: Фиксатор, 2
(Серый)
F
B
C
D
C
F
F
}
|
-

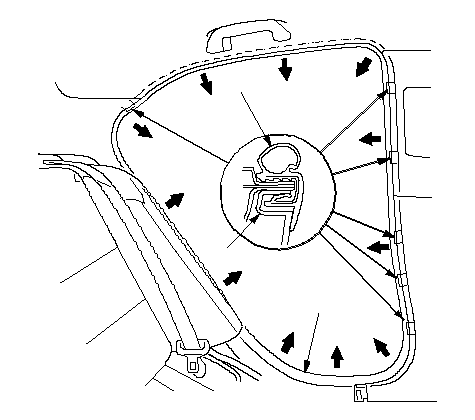

Отделите уплотнитель (А) передней двери от крючков (В) отделочной панели и кромки передней двери, после чего снимите уплотнитель.
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
С силой надавите на зажимы, крючки и крепления для надежного соединения.
|
A
A
B
}
|
|
Область порога задней двери
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, не согните и не поцарапайте обивку и панели.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
-
Отцепите крючок (А) и фиксатор (В) от нижней обивки центральной стойки (С), затем рукой поднимите обивку порога задней двери (D), чтобы отцепить зажимы (E, F), затем снимите их с прокладки заднего дверного проема (G).
|
Расположения фиксаторов
: Фиксатор, 2
(Серый)
E
: Фиксатор, 1
(Зеленый)
F
D
G
D
D
E
E
F
A
B
C
}
|
-

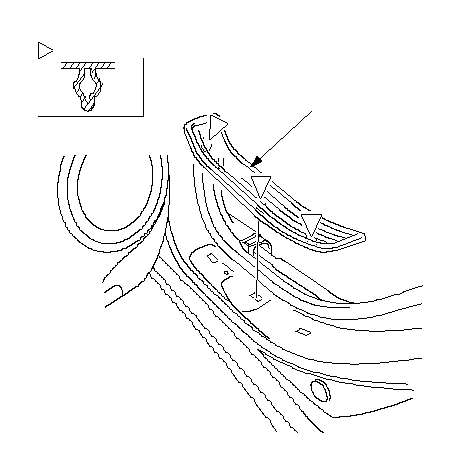

Для некоторых моделей: При необходимости оттяните заднюю часть наружной обивки (А) вверх, чтобы отцепить крючок, затем снимите обивку.
|
Расположения фиксаторов
: Крюк, 3
A
}
|
-
Отделите уплотнитель (А) передней двери от крючков (В) отделочной панели и кромки задней двери, после чего снимите уплотнитель.
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
С силой надавите на зажимы, крючки и крепления для надежного соединения.
|
A
B
A
}
|
