Замена переднего ремня безопасности
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Передний ремень безопасности
ПРИМЕЧАНИЕ:
-
Со стороны водителя: Приготовьте лист картона 2-2,5 мм в толщину.
ПРИМЕЧАНИЕ: Если нет подходящего картона, сложите вместе несколько листов плотной бумаги.
-
Со стороны водителя: Из приготовленного картона (В) сделайте фиксатор (А).
-
-
Сдвиньте переднее сиденье вперед до упора.
|
Размеры фиксатора
40
31,5
34
5
(0,20)
20
(0,79)
8
(0,31)
Единицы: мм (дюймы)
2−2,5 (0,08−0,1)
B
A
}
|
-
Со стороны водителя: Медленно вставьте фиксатор (А) в отверстия (В) в задней части корпуса разъема петли (С).
ПРИМЕЧАНИЕ: Убедитесь, что фиксатор находится перпендикулярно корпусу разъема петли.
|
A
B
C
}
|
-

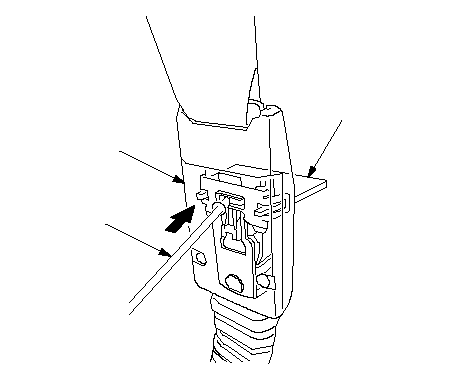

Со стороны водителя: Пока фиксатор (A) находится в корпусе разъема петли (B), осторожно введите жало маленькой отвертки (C) в отверстие корпуса разъема петли и разблокируйте разъем петли, нажав отверткой.
|
B
C
A
}
|
-

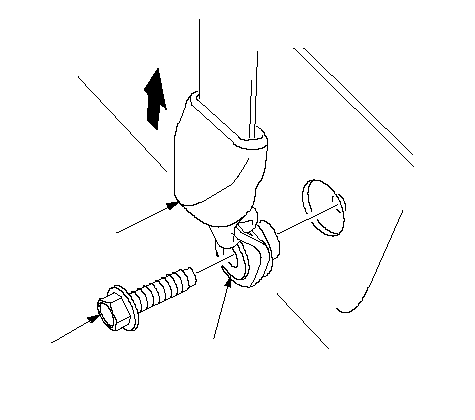

Со стороны водителя: Отстегните разъем петли переднего ремня безопасности (А).
|
-1.
|
Выньте отвертку (C), потянув передний ремень безопасности (B) вверх. Как только вы извлечете отвертку из разъема (D) петли, крепежный разъем выйдет из разъема петли.
|
|
-2.
|
Извлеките фиксатор (Е).
|
|
C
E
B
D
A
}
|
-
Со стороны пассажира: Отверните нижний болт (В) крепления ремня безопасности, предварительно сдвинув декоративную крышку нижнего анкера (А). Не разбирайте нижний крепеж (С).
-
Снимите следующие детали:
|
A
C
B
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
}
|
-
Со стороны водителя: Снимите натяжитель внешней петли ремня безопасности (A).
|
-1.
|
При необходимости отодвиньте коврик (В) назад.
|
|
-2.
|
Отсоедините разъем (С) натяжителя внешней петли ремня безопасности.
|
|
-3.
|
Выкрутите нижний болт крепления ремня (D).
|
|
A
B
C
D
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
}
|
-

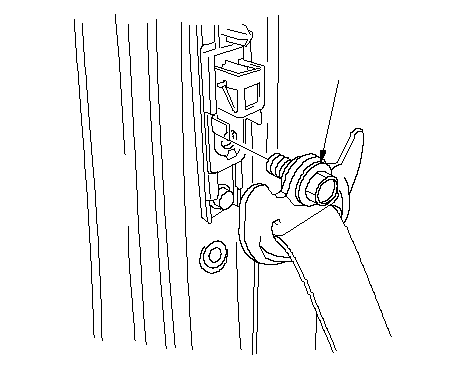

Открутите верхний болт крепления ремня (А).
|
A
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
}
|
-

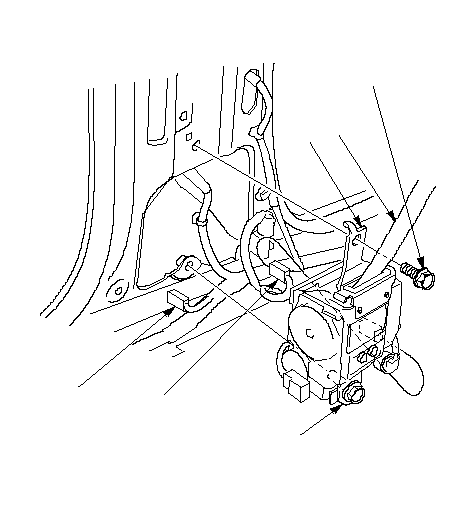

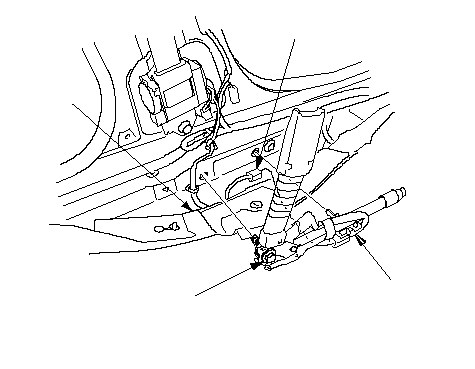

Отсоедините разъем натяжителя ремня безопасности (А) и разъем электропривода ремня безопасности (В) (для некоторых моделей). Выкрутите верхний (С) и нижний (D) болты крепления натяжной катушки, затем снимите передний ремень безопасности (E) и натяжную катушку (F).
|
A
F
E
B
D
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
C
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

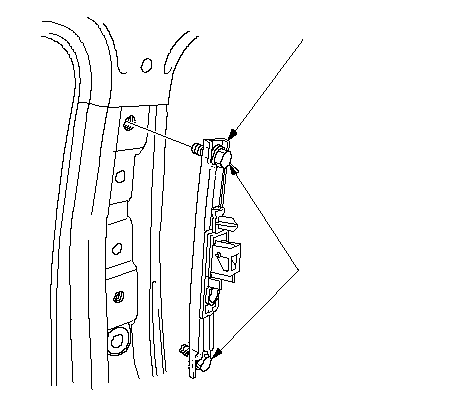

Снимите регулятор плечевой ветви ремня (А).
|
A
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
}
|
-
Установите ремень безопасности и натяжную катушку в порядке, обратном снятию. Обратите внимание на следующее:
-
Перед установкой смажьте резьбу болтов крепления анаэробным герметиком средней прочности.
-
Сначала наживите болты вручную, затем затяните их до рекомендуемого момента.
-
-
Соберите шайбу, муфты и втулку на верхний болт крепления, нижний болт крепления, а также болт натяжной катушки, как показано на рисунке.
-
Перед установкой крепежных болтов убедитесь, что ветви ремня не перекручены.
-
Убедитесь, что разъем натяжителя ремня безопасности сиденья и разъем электромотора ремня безопасности (для некоторых моделей) подсоединены надежно.
-
-
Проверьте, не появились ли во время ремонта коды неисправности DTC, и сотрите их.
|

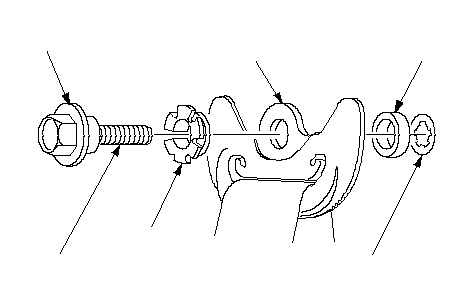

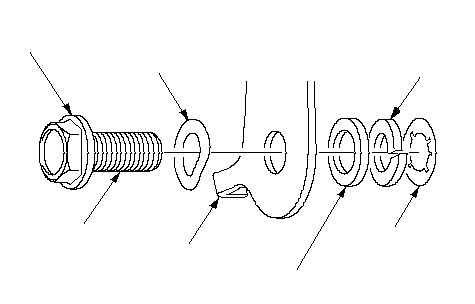

Установка верхнего анкерного болта
ВЕРХНИЙ КРЕПЕЖНЫЙ
БОЛТ
КОЛЬЦО
АНАЭРОБНЫЙ ГЕРМЕТИК
ВТУЛКА
ЗУБЧАТАЯ
СТОПОРНАЯ ГАЙКА
ВЕРХНЕЕ КРЕПЛЕНИЕ
}

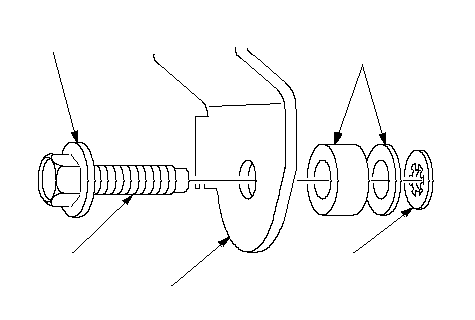

Установка нижнего болта крепления со стороны водителя.
НИЖНИЙ АНКЕРНЫЙ БОЛТ
АНАЭРОБНЫЙ ГЕРМЕТИК
НАТЯЖИТЕЛЬ ВНЕШНЕЙ ПЕТЛИ
ЗУБЧАТАЯ СТОПОРНАЯ ШАЙБА
ПРУЖИННАЯ
ШАЙБА
КОЛЬЦО
}
Установка болта натяжной катушки
БОЛТ
НАТЯЖИТЕЛЯ
ВТУЛКИ
ЗУБЧАТАЯ
СТОПОРНАЯ ГАЙКА
НАТЯЖИТЕЛЬ
АНАЭРОБНЫЙ ГЕРМЕТИК
}
|
|
Замок переднего ремня безопасности
-
-
-

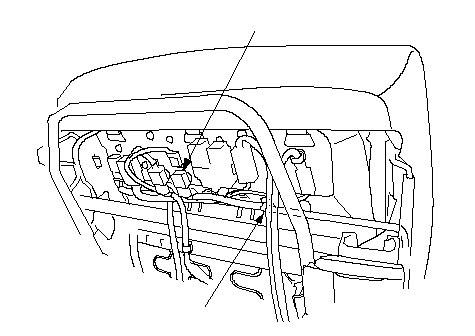

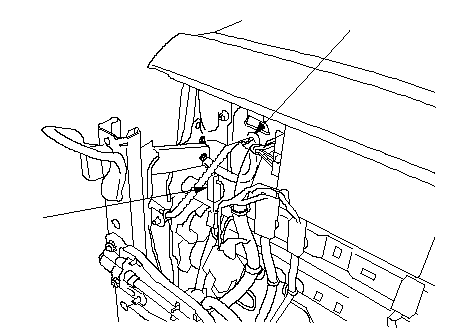

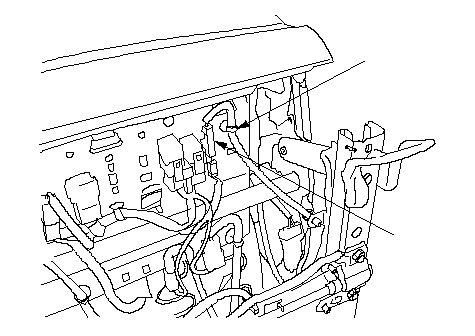

Поднимите переднее сиденье, затем отсоедините и /или отделите разъем переключателя ремня безопасности (A), затем отделите зажим жгута проводов (B).
ПРИМЕЧАНИЕ: На рисунке показаны передние сиденья модели с ЛРК; сиденья на модели с ПРК расположены аналогично.
|
Сиденье водителя (с электроприводом регулировки в 8 направлениях)
B
A
}

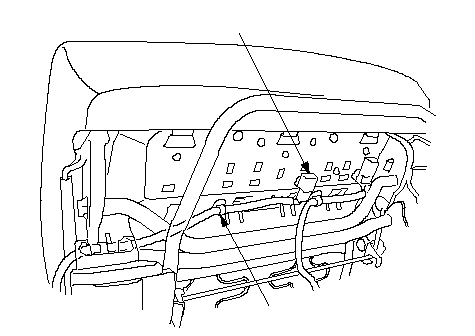

Сиденье водителя (с ручной регулировкой/с ручной регулировкой высоты, без обогревателя сиденья)
A
B
}

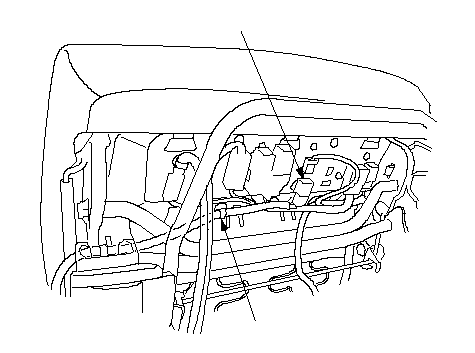

Сиденье водителя (с ручной регулировкой высоты и обогревателем сиденья)
A
B
}
Сиденье переднего пассажира (с электроприводом регулировки в 8 направлениях)
A
B
}

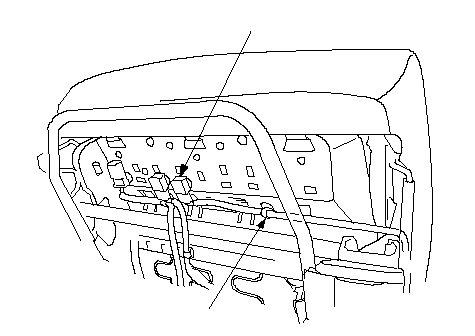

Сиденье переднего пассажира (с ручной регулировкой без обогревателя сиденья)
A
B
}
Сиденье переднего пассажира (с ручной регулировкой и обогревателем сиденья)
A
B
}
|
-

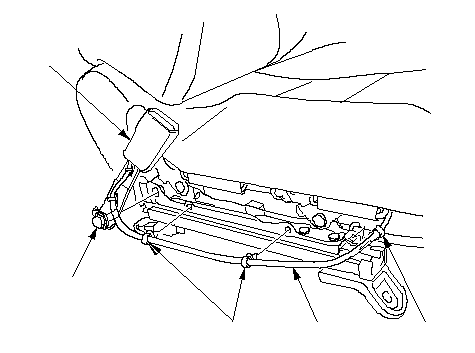

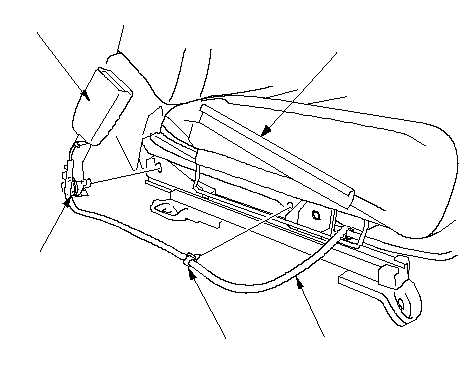

Выкрутите центральный болт крепления замка ремня безопасности (А) и отсоедините зажимы (В) жгута проводов, затем снимите замок ремня безопасности (С).
ПРИМЕЧАНИЕ: На рисунке показаны сиденья водителя модели с ЛРК; сиденья пассажира на модели с ЛРК расположены аналогично. Оба передних сиденья на модели с ПРК расположены аналогично.
-
Сиденье с ручной регулировкой: Отцепите крючок (D), затем потяните обивку подушки сиденья назад.
-
Вытащите жгут проводов ремня безопасности (С) через пространство между подушкой сиденья и направляющими сиденья.
|
Сиденье водителя/переднего пассажира (с электроприводом регулировки в 8 направлениях)
B
C
B
E
A
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
}
Сиденье водителя (с ручной регулировкой высоты)
B
C
B
E
A
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
}
Сиденье водителя/переднего пассажира (с ручной регулировкой)
B
C
E
A
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
D
}
|
-
Установите замок ремня безопасности в порядке, обратном порядку снятия. Обратите внимание на следующее:
-
Установите шайбы и муфту на центральный крепежный болт, как показано на рисунке.
-
Перед установкой смажьте резьбу центрального болта крепления анаэробным герметиком средней прочности.
-
Сначала затяните болты вручную, затем - торцевым ключом до указанного момента.
-
Убедитесь, что разъем датчика ремня безопасности подключен правильно.
-
-
Проверьте, не появились ли во время ремонта коды неисправности DTC, и сотрите их.
|

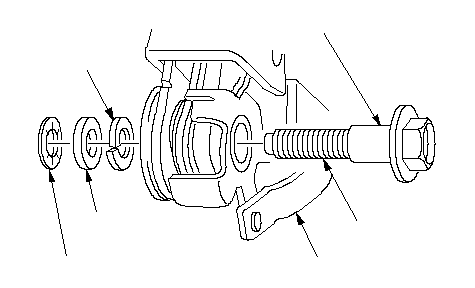

Установка центрального анкерного болта.
ЦЕНТРАЛЬНЫЙ КРЕПЕЖНЫЙ
БОЛТ
ВОЛНООБРАЗНАЯ ШАЙБА
ПРУЖИННАЯ
ШАЙБА
АНАЭРОБНЫЙ ГЕРМЕТИК
ЦЕНТРАЛЬНОЕ КРЕПЛЕНИЕ
ЗУБЧАТАЯ
СТОПОРНАЯ ГАЙКА
КОЛЬЦО
}
|
