Снятие/установка переднего сиденья
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте внимательны, чтобы не поцарапать кузов и не порвать чехлы сиденья.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показаны передние сиденья модели с ЛРК; сиденья на модели с ПРК расположены аналогично.
-
Поднимите рулевое колесо до упора вверх и вдавите его до упора.
-

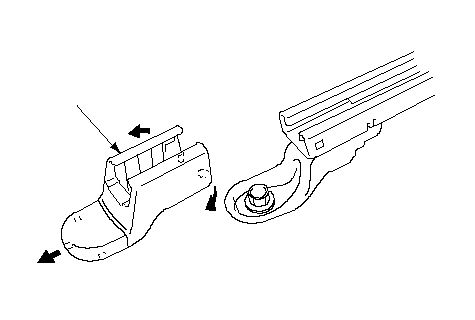

Подвиньте переднее сиденье вперед до упора, затем снимите наружные торцевые крышки (А) и внутренние торцевые крышки (В) полозьев сиденья с задней части полозьев.
|
A, B
}
|
-

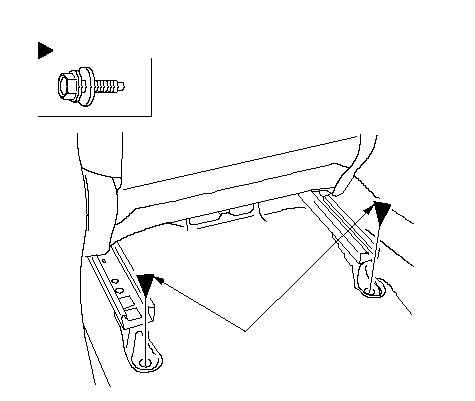

Выкрутите задние болты.
|

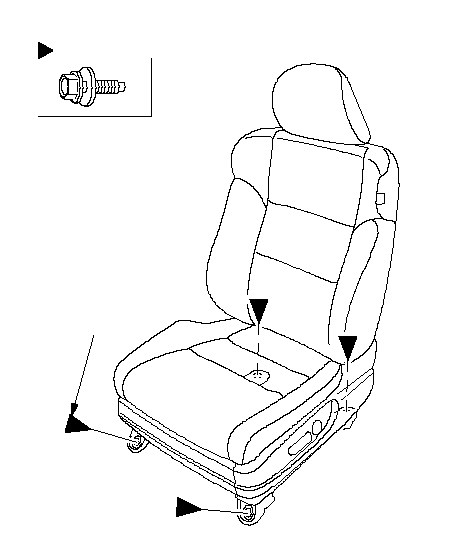

Расположения фиксаторов
: Болт, 2
10 x 1.25 mm
}
|
-

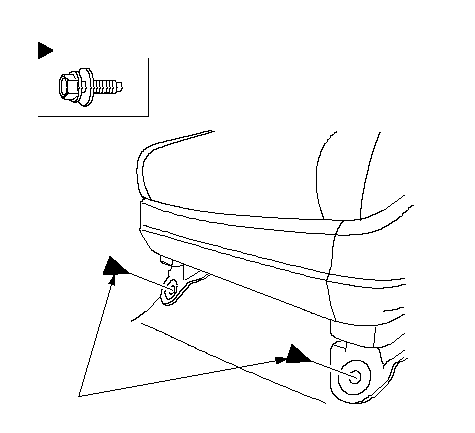

Подвиньте переднее сиденье полностью назад, затем выкрутите передние болты.
-
|
Расположения фиксаторов
: Болт, 2
10 x 1.25 mm
}
|
-

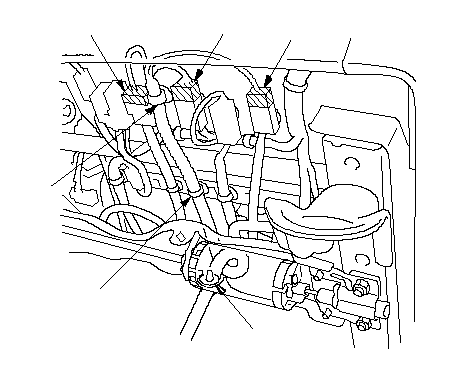

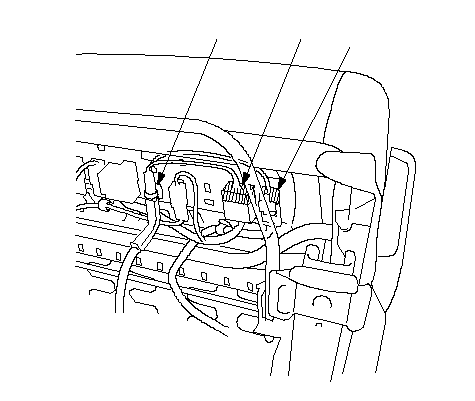

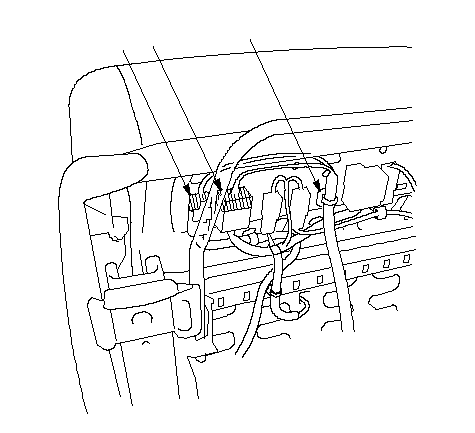

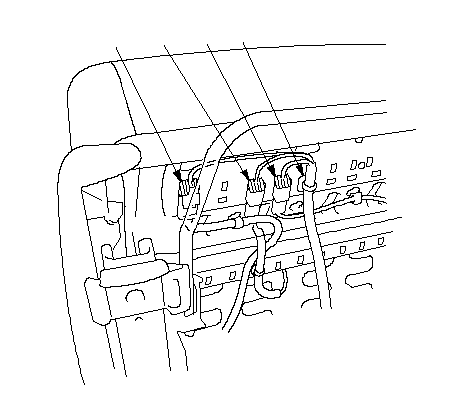

Поднимите переднее сиденье, затем отсоедините зажимы жгута проводов (А), разъем боковых подушек безопасности (В), разъем жгута проводов сиденья (С) на сиденье с обогревателем, и разъем датчика замка ремня безопасности (D). На сиденье пассажира без обогревателя отсоедините разъем датчика посадки пассажира (Е) и, если оборудовано, разъем жгута блока OPS (F).
-
Снимите подголовник.
-
С помощью ассистента аккуратно выньте переднее сидение через открытую дверь.
|

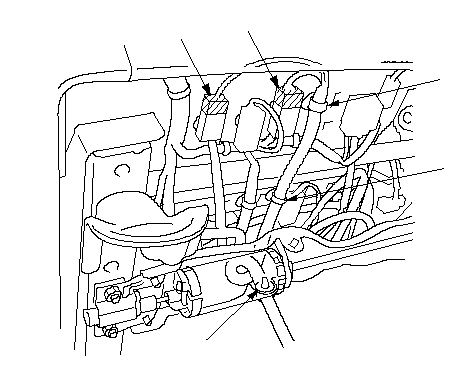

Сиденье водителя (с электроприводом регулировки в 8 направлениях)
A
A
C
B
}

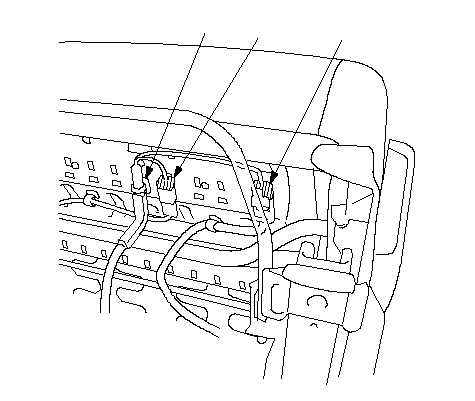

Сиденье водителя (с ручной регулировкой/с ручной регулировкой высоты, без обогревателя сиденья)
A
B
D
}

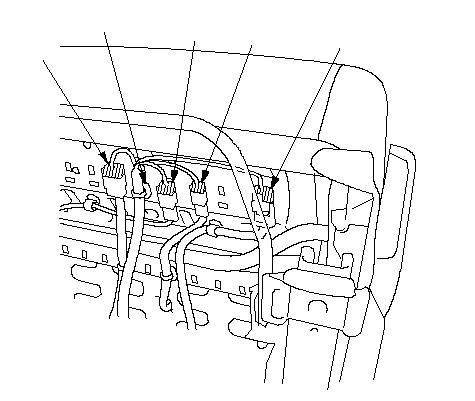

Сиденье водителя (с ручной регулировкой высоты и обогревателем сиденья)
A
B
C
}
Сиденье пассажира без блока OPDS (с электроприводом регулировки в 8 направлениях)
A
B
C
A
A
}
Сиденье пассажира с блоком OPDS (с ручной регулировкой без обогревателя сиденья)
A
B
D
E
}
Сиденье пассажира без блока OPDS (с ручной регулировкой с обогревателем сиденья)
A
B
C
}
Сиденье пассажира с блоком OPDS на модель ПРК (с электроприводом регулировки в 8 направлениях)
A
B
C
F
A
A
}
Сиденье пассажира с блоком OPDS на модели ПРК (с ручной регулировкой без обогревателя сиденья)
A
B
D
E
F
}
|
-
Установите заднее сиденье в обратном порядке. При этом обратите внимание на следующее:
-
Перед установкой смажьте резьбу болтов крепления анаэробным герметиком средней прочности.
-
Затяните болты сиденья до указанного момента в следующей последовательности: Отодвиньте сиденье до конца назад и затяните болты (1) и (2) подвиньте вперед и затяните болты(3) и (4). На рисунке показано сиденье водителя модели с ЛРК; сиденье пассажира на модели с ЛРК симметрично. Передние сиденья на модели с ПРК расположены аналогично.
-
Сначала затяните болты рукой, затем затяните их торцевым ключем с указанным моментом.
-
-
Проверьте, не появились ли во время ремонта коды неисправности DTC, и сотрите их.
|
Расположения фиксаторов
: Болт, 2
(1)
(2)
(3)
(4)
10 x 1.25 mm
41 N·m
(4.2 kgf·m)
}
|
