Проверка/замена динамиков
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Динамик передней двери
-
-
Выверните болт. Затем поднимите динамик вверх, чтобы освободить нижние фиксаторы (А).
Если вы вытяните динамик слишком далеко от двери, вы повредите нижние фиксаторы.
-
Отсоедините колодку 2Р разъема (В) и снимите динамик.
-
Измерьте сопротивление между клеммами № 1 и № 2. Значение должно быть примерно 2 Ω.
-
Если сопротивление не соответствует указанному, замените динамик двери.
|
B
A
}
|
|
Передний центральный динамик (с аудиосистемой высокого класса)
-
-
Выкрутите болты, затем вытяните передний центральный динамик (В).
-
Отсоедините 2Р разъем (С) и снимите передний центральный динамик.
-
Измерьте сопротивление между клеммами № 1 и № 2. Значение должно равняться примерно 4 Ω.
-
Если сопротивление не соответствует указанному, замените центральный передний динамик.
|
A
B
C
}
|
|

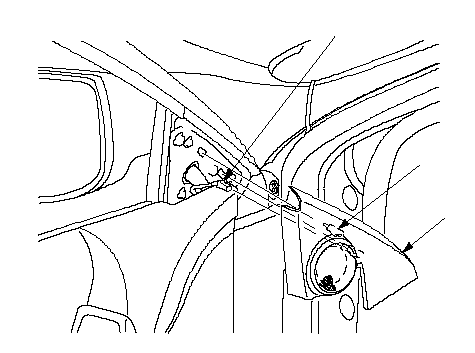

Высокочастотный динамик передней двери
-
Отцепите зажим (А) и снимите чехол высокочастотного динамика передней двери (В). Затем отсоедините разъем (С).
-
Проверьте состояние накопителя. Если обнаружена неисправность, замените высокочастотный динамик передней двери.
|
A
B
C
}
|
-

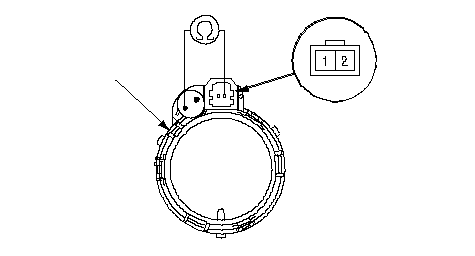

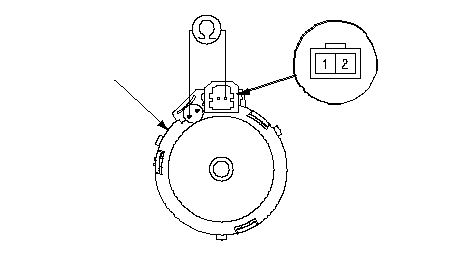

Измерьте сопротивление между клеммой № 2 (А) высокочастотного динамика передней двери и внешней клеммой накопителя. Значение должно равняться примерно 6 Ω [4 Ω].
[ ]: Без аудиосистемы высокого класса
-
Если сопротивление не соответствует указанному, замените высокочастотный динамик передней двери.
|
С аудиосистемой высокого класса
A
}
Без аудиосистемы высокого класса
A
}
|
-
Снимите высокочастотный динамик передней двери (А) с кожуха высокочастотного динамика (В).
|
A
B
}
|
|

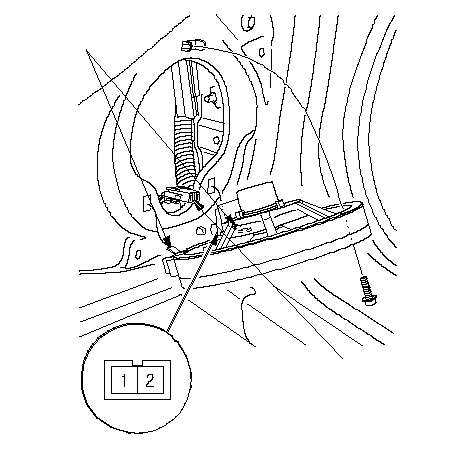

Задний динамик
-
-
Открутите крепежные болты, затем наклоните динамик вперед, чтобы отцепить передние зажимы (А).
Если вы вытянете динамик слишком далеко от заднего лонжерона, вы повредите нижние фиксаторы.
-
Отсоедините разъем 2Р В и снимите задний динамик.
-
Измерьте сопротивление между клеммами № 1 и № 2. Значение должно быть примерно 4 Ω.
-
Если сопротивление не соответствует указанному, замените задний динамик.
|
A
B
}
|
|
Динамик задней двери (с аудиосистемой высокого класса)
-
-
Выверните болт. Затем поднимите динамик вверх, чтобы освободить нижние фиксаторы (А).
Если вы вытяните динамик слишком далеко от двери, вы повредите нижние фиксаторы.
-
Отсоедините колодку 2Р разъема (В) и снимите динамик.
-
Измерьте сопротивление между клеммами № 1 и № 2. Значение должно быть примерно 4 Ω.
-
Если сопротивление не соответствует указанному, замените динамик двери.
|
B
A
}
|
|

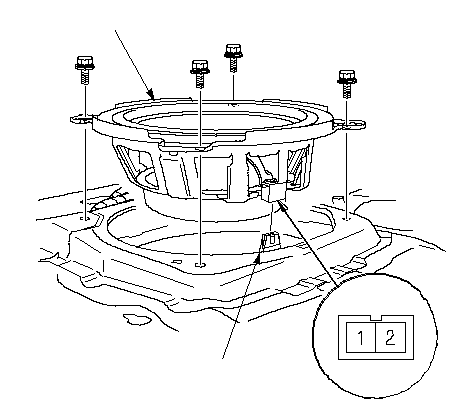

Низкочастотный динамик (с аудиосистемой высокого класса)
-
-
Выкрутите четыре крепежных болта с низкочастотного динамика (А).
-
Отсоедините 2Р разъем (В) и снимите низкочастотный динамик.
-
Измерьте сопротивление между клеммами № 1 и № 2. Значение должно равняться примерно 2 Ω.
-
Если сопротивление не соответствует указанному, замените низкочастотный динамик.
|
A
B
}
|
