Удаление/Установка панели передней двери
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Будьте осторожны, чтобы не поцарапать дверь и прилегающие детали.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
-

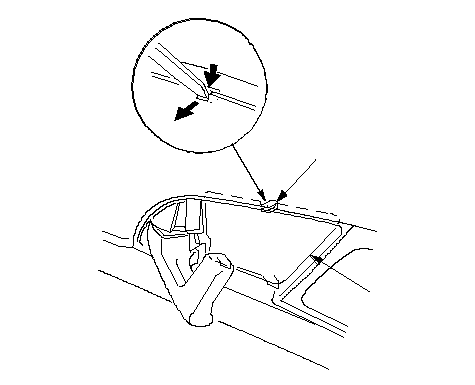

Нажмите на верхний крюк (А) специальным инструментом, затем потяните назад крышку внутренней рукоятки (В) и снимите ее.
|
A
B
}
|
-

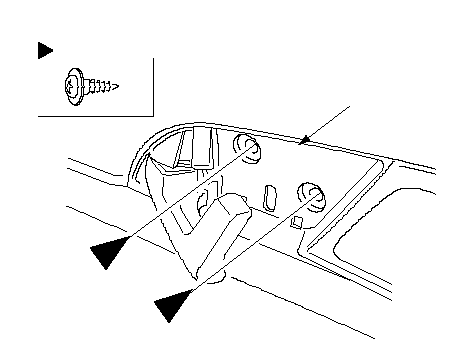

Выкрутите винты, удерживающие внутреннюю рукоятку (А).
|
Расположения фиксаторов
: Винт, 2
A
}
|
-
Снимите панель переключателя памяти переднего сиденья (А).
|
-1.
|
Вставьте соответствующий инструмент в прорезь (В) и приподнимите нижний край панели, чтобы отцепить зажимы.
|
|
-2.
|
Потяните за край панели, чтобы отцепить крепления(С).
|
|
-3.
|
Со стороны водителя, с переключателем памяти переднего сиденья: Отсоедините разъем переключателя памяти переднего сиденья (D).
|
|
Расположение фиксаторов
: Фиксатор, 1
A
D
B
C
C
C
}
|
-

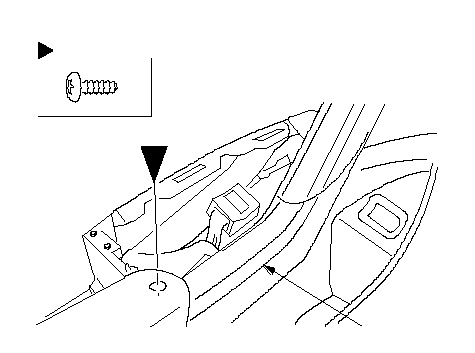

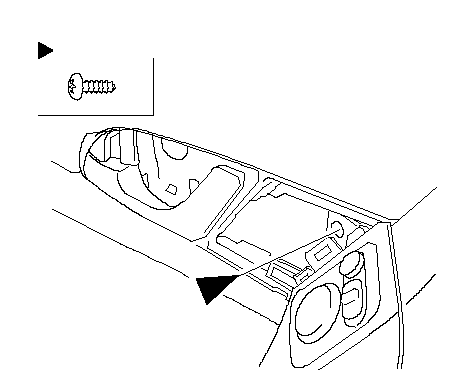

Выкрутите винт.
|
Расположение фиксаторов
: Винт, 1
}
|
-

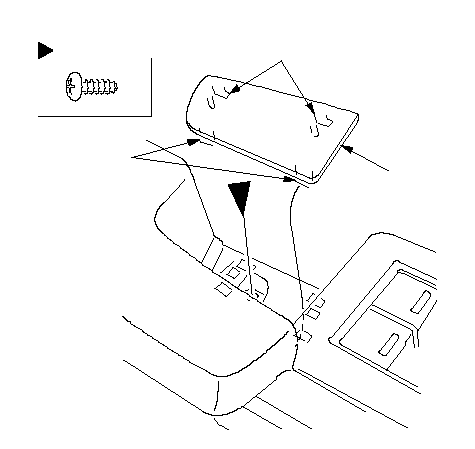

Отцепите крюки (А), затем снимите крышку переднего натяжного отсека (В) и выкрутите винт.
|
Расположение фиксаторов
: Винт, 1
A
B
A
}
|
-

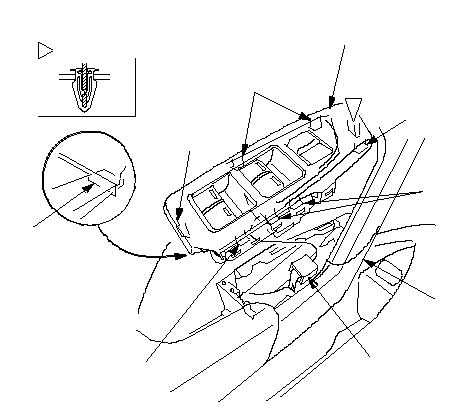

Снимите панель переключателей (А) с панели двери (В).
|
-1.
|
Приподнимите прорезь (С), затем отцепите крюки (D).
|
|
-2.
|
Потяните за край панели, чтобы отцепить все крюки (Е).
|
|
-3.
|
Разожмите фиксатор.
|
|
-4.
|
Отсоедините разъем питания выключателя стеклоподъемника (F).
|
|
Расположение фиксаторов
: Фиксатор, 1
A
B
C
D
E
F
E
E
E
}
|
-
Удалите винты крепления панели двери (А).
|
Расположение фиксаторов
: Винт, 1
A
}
|
-

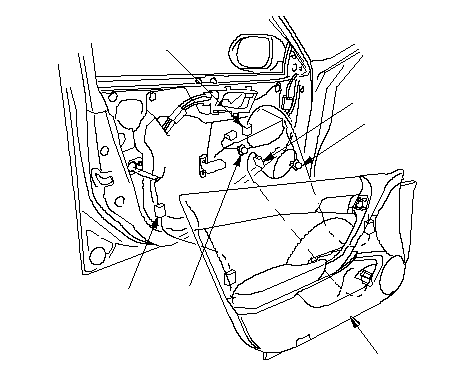

Снимите дверную панель (А), как можно меньше сгибая ее, чтобы избежать образования вмятин и повреждений.
|
-1.
|
Начиная с нижнего края дверной панели имеющимся в продаже инструментом для снятия обивки колодки отпустите фиксаторы (В), которые чуть выше отметок (С) на краю панели, и отцепите зажимы (D).
|
|
-2.
|
Отсоедините верхние зажимы (E, F).
|
|
-3.
|
Начиная сзади, тяните дверную панель вверх.
ПРИМЕЧАНИЕ: Кабель внутренней рукоятки (G) и кабель замка (H) соединены с внутренней рукояткой (I). Не оттягивайте дверную панель слишком сильно, чтобы не повредить эти кабели.
|
|
Расположения фиксаторов
: Фиксатор, 4
(Белый)
B, D
: Фиксатор, 4
(Серый)
E
B
B
B
: Фиксатор, 1
(Оранжевый)
F
A
D
E
F
G
I
H
E
E
E
A
C
}
|
-

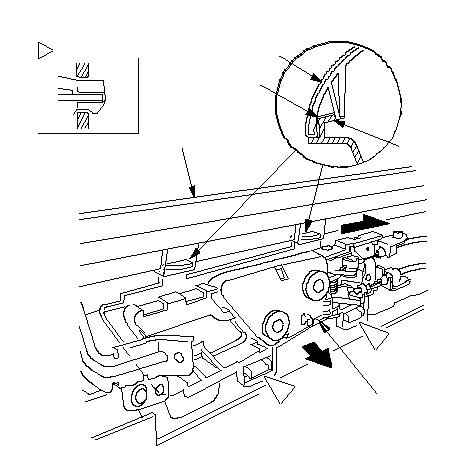

Удерживая дверную панель (А) на расстоянии от двери, снимите внутреннюю рукоятку (В) с дверной панели.
|
-1.
|
Отсоедините фиксаторы, потянув рукоятку вверх.
|
|
-2.
|
Подвиньте рукоятку, чтобы отцепить проекции (С) рукоятки с канавок (D) в панели.
|
|
Расположения фиксаторов
: Фиксатор, 2
A
B
D
A
C
}
|
-
Удерживая дверную панель (А) вдали от двери, отсоедините разъем (В) дополнительного жгута проводов двери водителя, разъем (С) переключателя открывателя двери багажного отделения, разъем (D) дополнительного жгута проводов плафона освещения и отцепите зажимы жгута проводов (Е) (дверь водителя).
|
A
B
C
D
E
E
}
|
-

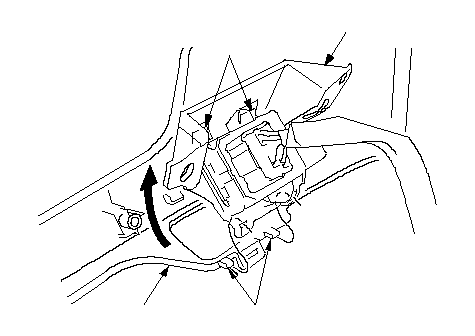

Отсоедините кабель внутренней рукоятки (А) и кабель замка (В) от внутренней рукоятки (С), затем снимите рукоятку.
|
-1.
|
Отсоедините крепление кабеля внутренней рукоятки (D, E), затем отсоедините кабель внутренней рукоятки от крепления кабеля.
|
|
-2.
|
Отцепите крепления кабеля замка (F) и снимите крепления кабеля замка (G) с внутренней рукоятки, выгнув его лапки.
ПРИМЕЧАНИЕ: Проверьте крепления кабеля на наличие повреждений или на побеление от нагрузки.
|
|
A
B
C
D
E
F
G
}
|
-

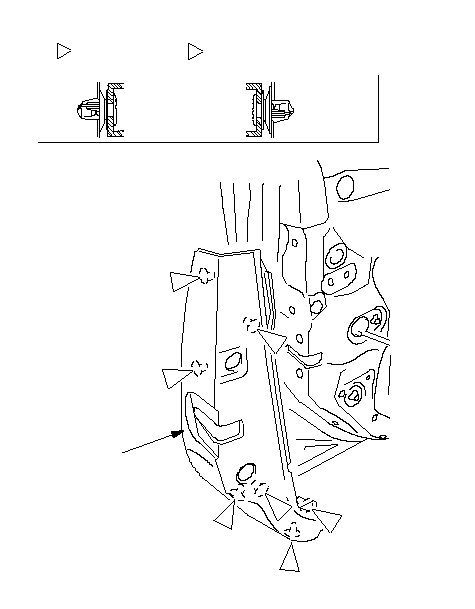

Отсоедините фиксаторы (А, В), затем снимите дверную отделку (С).
|
Расположения фиксаторов
: Фиксатор, 3
(Коричневый)
A
: Фиксатор, 4
(коричневый, с уплотнением)
B
A
B
C
A
B
B
B
A
}
|
-

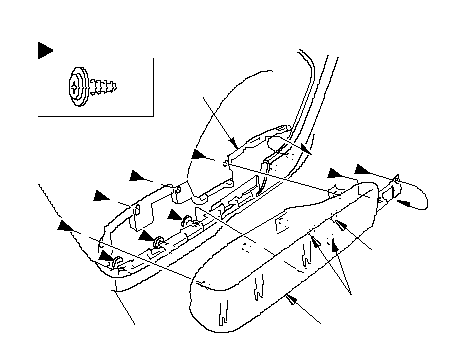

Снимите и ослабьте винты с задней части дверной панели (А), отцепите крюки (В), затем снимите подлокотник (С).
|
Расположения фиксаторов
: Винт, 9
A
B
C
B
}
|
-

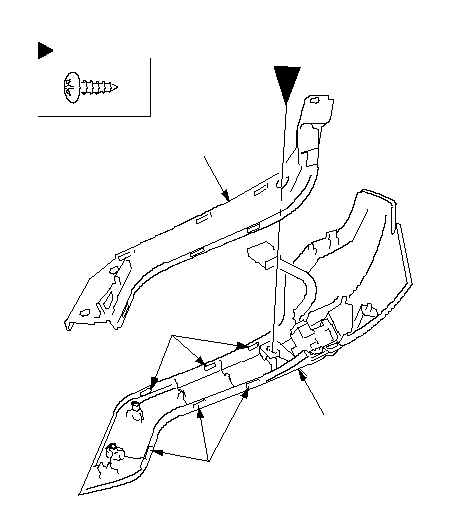

Открутите винты, затем снимите кронштейн передней защелки В. Отцепите крюк (А), затем снимите вытяжной карман передней двери (С) с подлокотника (D).
|
Расположение фиксаторов
: Винт, 1
A
B
C
D
}
|
-
Снимите чехол передней защелки (В) с дверной панели (С).
|
-1.
|
Открутите винты с задней части дверной панели, затем снимите кронштейн А передней защелки.
|
|
-2.
|
Открутите винты, удерживающие крышку защелки, с задней стороны дверной панели.
|
|
-3.
|
Дверь водителя: Отцепите разъем (D) дополнительного жгута проводов передней двери (D) и снимите дополнительный жгут проводов (Е) передней двери с держателя жгута проводов (F).
|
|
-4.
|
Освободите крюки (G).
|
|
Расположения фиксаторов
: Винт, 8
A
B
C
D
E
F
G
G
G
}
|
-

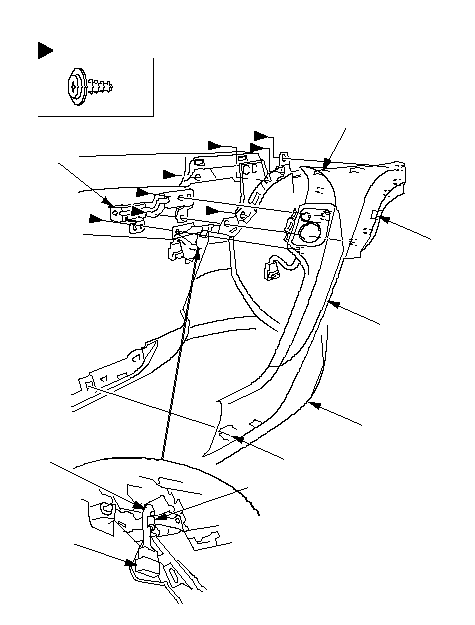

Открутите винт, отцепите загибы (А), затем снимите опору передней защелки (В) с чехла передней защелки (С).
|
Расположение фиксаторов
: Винт, 1
A
B
C
A
}
|
-
Дверь водителя: Отцепите загибы (А), затем снимите кронштейн переключателя электрозеркал (В), отцепив его с проекций (С) чехла передней защелки (D).
|
A
B
C
D
}
|
-
Выполняйте операции по установке панели в порядке, обратном снятию соблюдая следующее:
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Замените все поврежденные крепления кабеля новыми.
-

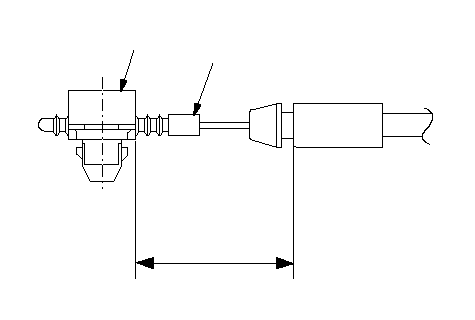

Кабель замка (А) должен быть неподвижным по отношению к креплению кабеля (В) с замком в открытом положении, как показано.
-
Убедитесь, что разъемы правильно присоединены и кабели надежно прикреплены.
-
Убедитесь, что окно и электрический замок двери работают правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
|
40 mm
A
B
}
|
