Снятие/Установка внутренней обивки - участок задней полки
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Задняя полка
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, чтобы не согнуть и не поцарапать заднюю полку, обивку задней перегородки и обивку.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
Снимите следующие детали:
-
Наклоните вперед спинки обоих задних сидений.
-
Если необходимо снять из багажного отделения и обивку задней перегородки, и заднюю полку, поверните гнездо верхнего стоп-сигнала (А) на 45° градусов против часовой стрелки, чтобы снять его.
|
A
}
|
-

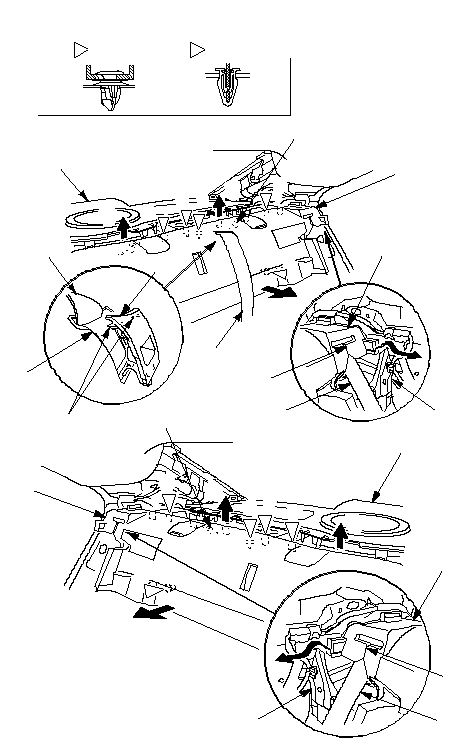

Снимите обивку задней перегородки (А).
|
-1.
|
Снимите крышку отверстия для ремня (А), отцепив крючки (С).
|
|
-2.
|
Аккуратно оттяните назад передний край обивки, чтобы отцепить зажимы (D).
|
|
-3.
|
Оттяните вверх обивку, чтобы оцепить зажимы (Е), крепящие ее к корпусу, затем зажим (F), крепящий ее к задней полке (G).
|
|
-4.
|
Поднимите обивку верх и вперед, чтобы освободить каждый анкерный стержень (Н) через отверстие в обивке.
|
|
-5.
|
Вытяните оба задних ремня безопасности (I) и задний центральный ремень безопасности (J) через проемы (К) и отверстие (L) в обивке.
|
|
-6.
|
Аккуратно продвиньте обивку над наугольниками задней колесной ниши (М), затем снимите ее.
|
|
A
G
H
A
I
K
M
D
E
F
F
F
(1)
(2)
(2)
Расположения фиксаторов
: Фиксатор, 4
D, E
: Фиксатор, 6
F
B
I
J
K
L
M
A
C
D
E
F
G
H
A
J
F
F
(1)
(2)
(2)
}
|
-

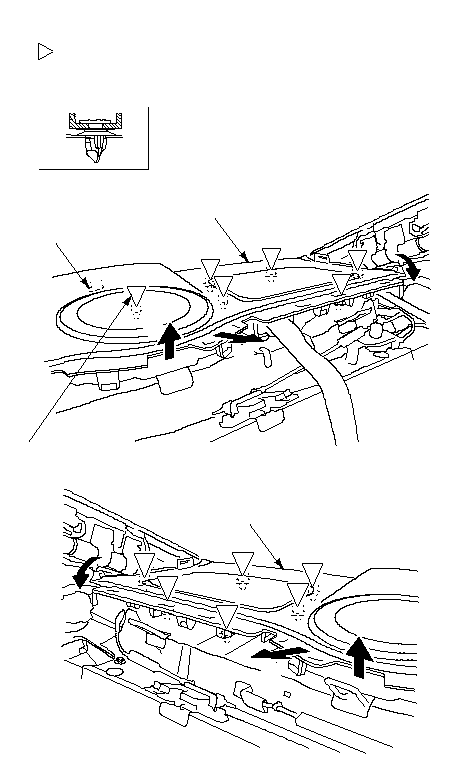

Снимите заднюю полку (А). Будьте осторожны, чтобы не повредить динамики.
|
-1.
|
Используя съемник фиксаторов, отсоедините фиксаторы.
|
|
-2.
|
Поднимите заднюю полку вверх и вперед, чтобы освободить задний крючок (В) с корпуса.
|
|
-3.
|
Слегка отогните заднюю полку, чтобы освободить оба края газогенераторов боковых шторок безопасности, затем оттяните ее вперед.
|
-
Выполняйте операции по установке блока в порядке, обратном снятию, соблюдая следующее:
-
При помощи съемника зажимов снимите оставшиеся в корпусе зажимы и установите их на заднюю полку.
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Будьте осторожны, чтобы не повредить динамики.
-
При установке обивки задней перегородки пропустите задний ремень безопасности через прорези, затем пропустите задний центральный ремень безопасности через отверстие в обивке.
-
Сильно надавите на фиксаторы и крепления для надежного соединения.
-
Убедитесь в надежности соединения гнезда верхнего фонаря стоп-сигнала.
|
Расположения фиксаторов
: Фиксатор
(Серый)
Без аудиосистемы высокого класса, 12
С аудиосистемой высокого класса, 11
A
B
(1)
(2)
(3)
Только без аудиосистемы
высокого класса
A
(1)
(2)
(3)
}
|
|
Решетка заднего динамика
ПРИМЕЧАНИЕ:
-
Будьте осторожны, не согните и не поцарапайте заднюю полку и обивку.
-
При использовании отвертки с плоским жалом для поднятия деталей, необходимо обмотать ее изоляционной лентой, чтобы предотвратить повреждения.
-
Снимите решетку (А) высокочастотного динамика. Показана левая сторона; правая сторона симметрична.
|
-1.
|
При помощи отвертки с плоским жалом, обернутой защитной лентой, поднимите за прорезь решетку (В), чтобы отцепить крючок (С).
|
|
-2.
|
Поднимите вверх вдоль края решетки, чтобы отцепить зажимы и крючки (D).
|
|
-3.
|
Оттяните решетку назад, чтобы освободить крючки (Е) с задней полки (F).
|
-
Выполняйте операции по установке решетки в порядке, обратном ее снятию, соблюдая следующее:
|
Расположения фиксаторов
: Фиксатор, 2
B
A
C
D
E
F
D
}
|
|
Динамический демпфер задней полки багажника - с аудиосистемой высокого класса
ПРИМЕЧАНИЕ:
-
Снимите заднюю полку.
-

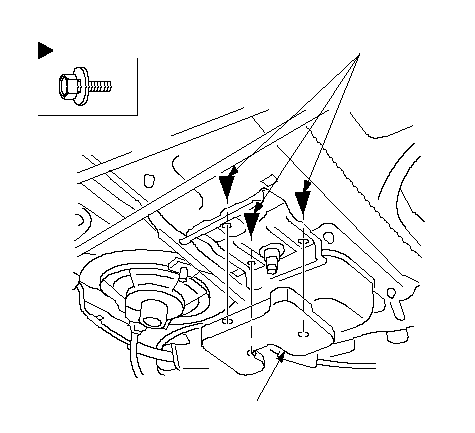

Выкрутите болты, затем снимите динамический демпфер задней полки багажника (А). Не ударьте заднее стекло при откручивании болтов.
-
Устанавливайте демпфер, выполняя операции в порядке, обратном снятию.
|
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
Расположения фиксаторов
: Болт, 3
}
|
