Замена заднего ремня безопасности
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Ремень безопасности заднего пассажира
-
-

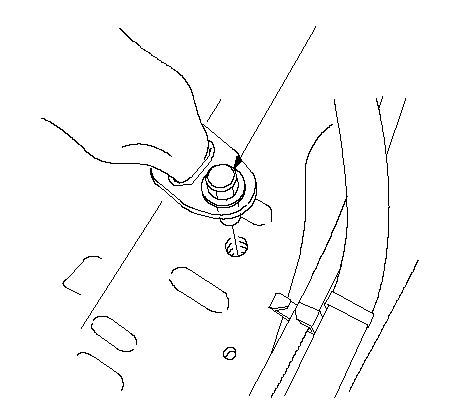

Выкрутите нижний болт крепления ремня (А).
-
Снимите следующие детали:
|
А
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
}
|
-

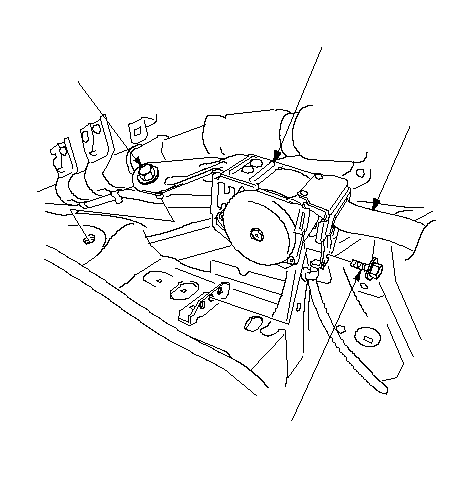

Открутите болт крепления натяжной катушки (A) и болт натяжной катушки (В), затем снимите задний ремень безопасности (С) и натяжную катушку (D).
-
Установите задний ремень безопасности и натяжную катушку в порядке, обратном снятию, и обратите внимание на следующее:
-
Перед установкой смажьте резьбу болтов крепления анаэробным герметиком средней прочности.
-
-
Перед затягиванием крепежных болтов убедитесь, что ветви ремня не перекручены.
|
B
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
D
C
}
|
|
Ремень безопасности центрального заднего пассажира и замки задних ремней безопасности
-
-

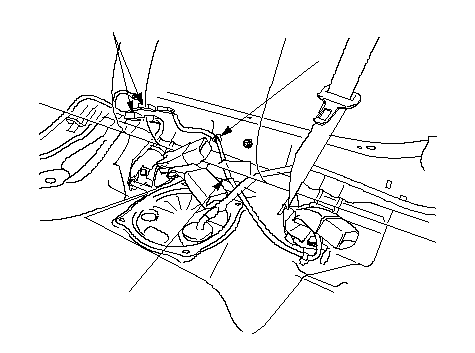

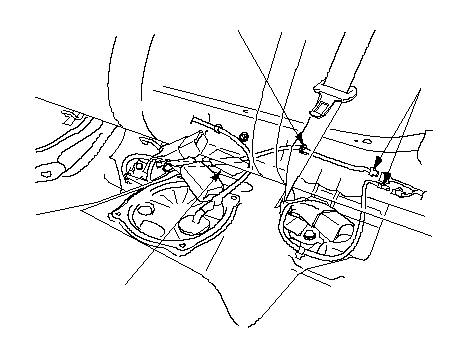

С датчиком заднего ремня безопасности: Отсоедините разъемы датчика ремня безопасности (А) и зажим жгута проводов (В), затем снимите подушку жгута проводов (C).
|
Автомобиль с ЛРК
A
B
C
}
Автомобиль с ПРК
A
B
C
}
|
-
Выкрутите центральные крепежные болты (А), затем снимите замок правого ремня безопасности (В), замок центрального ремня безопасности (С) и замок левого ремня безопасности (D).
-
Наклоните вперед спинки задних сидений.
-
Вытяните центральный ремень безопасности через прорезь в направляющей ремня.
-
Снимите следующие детали:
|
A
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
D
C
B
}
|
-

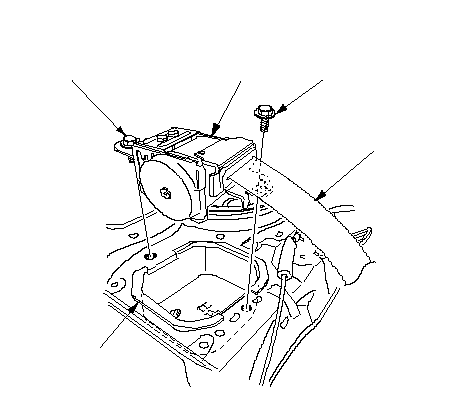

Выкрутите болт крепления натяжной катушки (A) и болт натяжной катушки (В), затем снимите цетральный ремень безопасности (С) и натяжную катушку (D).
-
Снимите корпус натяжной катушки заднего центрального ремня (Е).
|
B
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
D
C
E
}
|
-
Установите ремень безопасности центрального заднего пассажира и замки задних ремней в порядке, обратным снятию. Обратите внимание на следующее:
-
С датчиком заднего ремня безопасности: Убедитесь, что разъемы датчика ремня безопасности подключены правильно.
-
Перед установкой смажьте резьбу центральных болтов крепления анаэробным герметиком средней прочности.
-
Сначала наживите болты вручную, затем затяните их до рекомендуемого момента.
-
-

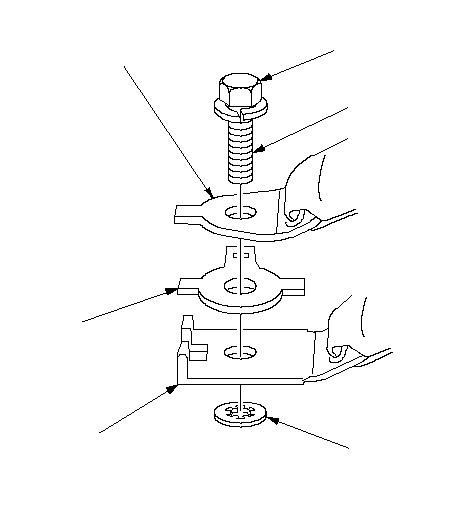

Установите шайбу на центральный болт крепления, как показано на рисунке.
-
Перед закручиванием болта крепления центральной натяжной катушки убедитесь, что центральный ремень безопасности не перекручен.
-
Убедитесь, что центральный задний аварийный механизм блокировки ELR направлен точно вверх.
|
Установка центрального анкерного болта.
ЦЕНТРАЛЬНЫЙ АНКЕР
(ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ
ПРАВОГО СИДЕНЬЯ или
ЛЕВОГО СИДЕНЬЯ)
ЗУБЧАТАЯ
СТОПОРНАЯ ГАЙКА
КРОНШТЕЙН ЖГУТА ПРОВОДОВ
(с замком ремня
безопасности заднего сиденья)
ЦЕНТРАЛЬНЫЙ АНКЕР
(ЗАМОК ЦЕНТРАЛЬНОГО РЕМНЯ БЕЗОПАСНОСТИ) или
НИЖНИЙ АНКЕР
(ЦЕНТРАЛЬНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ)
АНАЭРОБНЫЙ ГЕРМЕТИК
ЦЕНТРАЛЬНЫЙ КРЕПЕЖНЫЙ
БОЛТ
}
|
