Удаление/Установка панели задней двери
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Будьте осторожны, чтобы не поцарапать дверь и прилегающие детали.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
Полностью опустите дверное стекло.
-

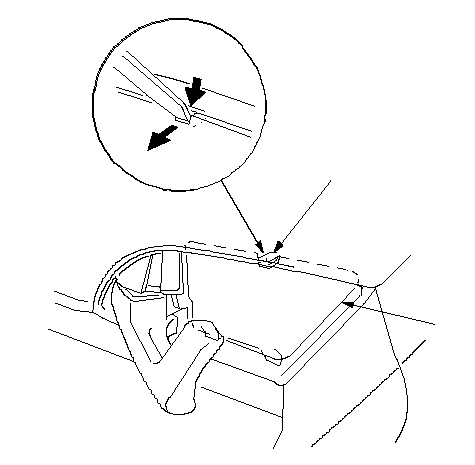

Нажмите на верхний крюк (А) специальным инструментом, затем потяните назад крышку внутренней рукоятки (В) и снимите ее.
|
A
B
}
|
-

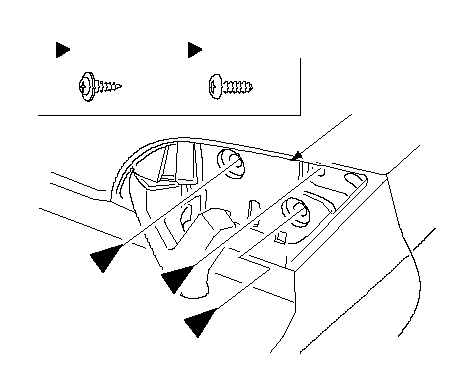

Открутите винты (А), удерживающие внутреннюю рукоятку (В), и винт (С), удерживающий дверную панель.
|
Расположения фиксаторов
: Винт, 2
A
: Винт, 1
C
A
B
C
A
}
|
-

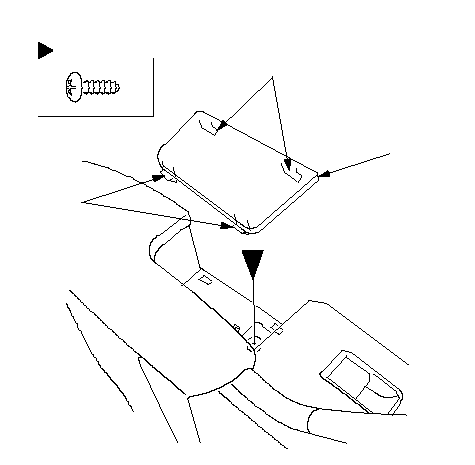

Отцепите крюки (А), затем снимите крышку заднего натяжного отсека (В) и открутите винт.
|
Расположение фиксаторов
: Винт, 1
A
B
A
}
|
-

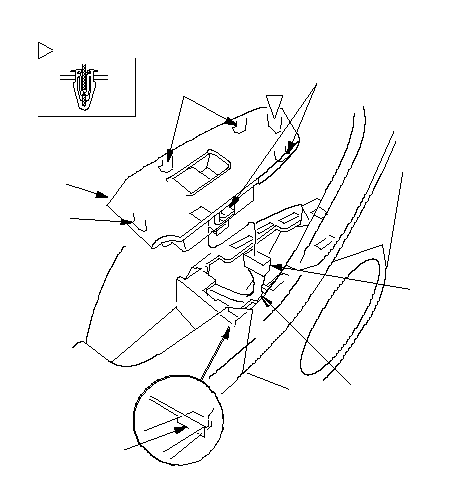

Снимите панель переключателей (А) с панели двери (В).
|
-1.
|
Приподнимите прорезь (С), затем отцепите крюки (D).
|
|
-2.
|
Потяните за край панели, чтобы отцепить все крюки (Е).
|
|
-3.
|
Разожмите фиксатор.
|
|
-4.
|
Отсоедините разъем питания выключателя стеклоподъемника (F).
|
|
Расположение фиксаторов
: Фиксатор, 1
A
D
E
B
C
F
E
}
|
-

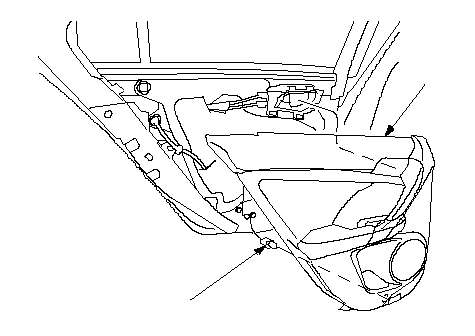

Удалите винты крепления панели двери (А).
|
Расположение фиксаторов
: Винт, 1
A
}
|
-

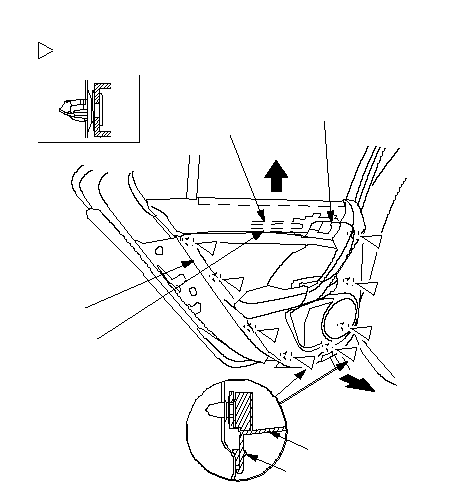

Снимите дверную панель (А), как можно меньше сгибая ее, чтобы избежать образования вмятин и повреждений.
|
-1.
|
Начните с нижнего края дверной панели, отпустите фиксаторы которые чуть выше отметок (В) на краю панели, имеющимся в продаже инструментом для снятия обивки колодки.
|
|
-2.
|
Отсоедините верхние зажимы.
|
|
-3.
|
Начиная сзади, тяните дверную панель вверх.
ПРИМЕЧАНИЕ: Внутренний кабель рукоятки (С) и кабель замка (D) соединены с внутренней рукояткой (Е). Не оттягивайте дверную панель слишком сильно, чтобы не повредить эти кабели.
|
|
Расположения фиксаторов
: Фиксатор, 8
(Серый)
A
A
D
E
B
C
}
|
-
Удерживая дверную панель (А) на расстоянии от двери, снимите внутреннюю рукоятку (В) с дверной панели.
|
-1.
|
Отсоедините фиксаторы и крюк (С), потянув рукоятку наружу.
|
|
-2.
|
Подвиньте рукоятку, чтобы отцепить проекции (D) рукоятки от канавок (Е) в панели.
|
|
Расположения фиксаторов
: Фиксатор, 2
A
E
B
A
D
C
}
|
-
Удерживая дверную панель (А) в стороне от двери, отсоедините гнездо лампы плафона освещения (В).
|
A
B
}
|
-

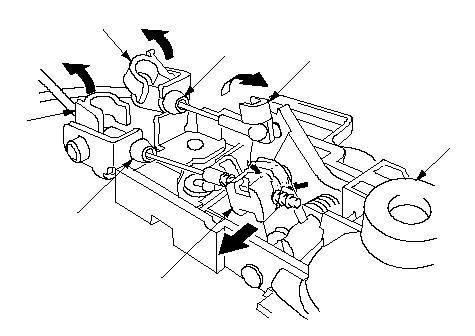

Отсоедините кабель внутренней рукоятки (А) и кабель замка (В) от внутренней рукоятки (С), затем снимите рукоятку.
|
-1.
|
Отсоедините крепление кабеля внутренней рукоятки (D, E), затем отсоедините кабель внутренней рукоятки от крепления кабеля.
|
|
-2.
|
Отцепите крепления кабеля замка (F) и снимите крепления кабеля замка (G) с внутренней рукоятки, выгнув его лапки.
ПРИМЕЧАНИЕ: Проверьте крепления кабеля на наличие повреждений или на побеление от нагрузки.
|
|
A
D
E
B
C
F
G
}
|
-

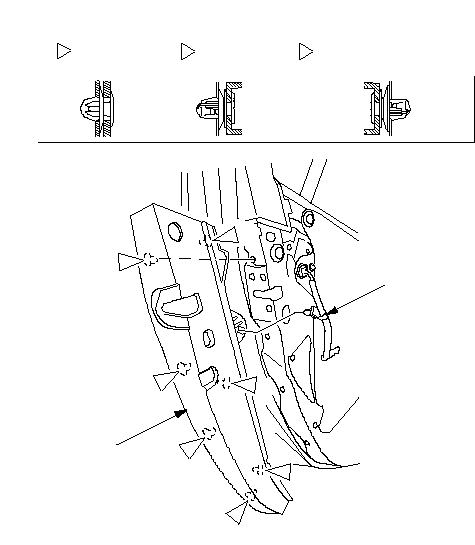

Разожмите зажим жгута проводов (А), зажимы (B, C, D), затем снимите отделку двери (Е).
|
Расположения фиксаторов
: Фиксатор, 1
(Черный)
B
: Фиксатор, 2
(Серый)
C
: Фиксатор, 4
(коричневый, с уплотнением)
D
A
D
E
B
C
D
D
D
C
}
|
-

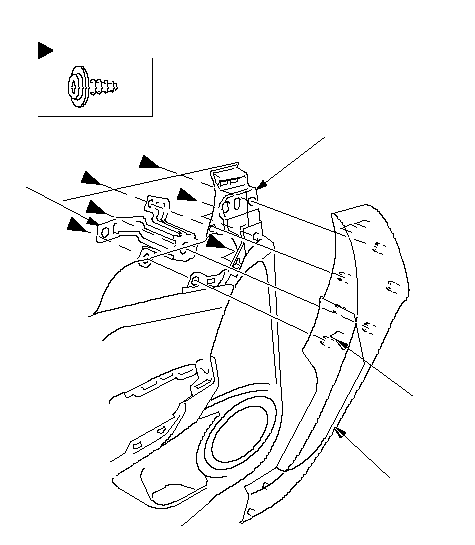

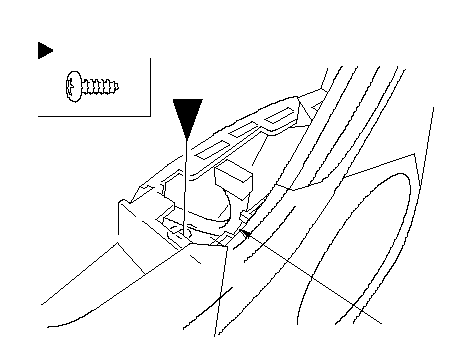

Снимите и ослабьте винты с задней части дверной панели (А), отцепите крюки (В), затем снимите подлокотник (С).
|
Расположения фиксаторов
: Винт, 8
A
B
C
}
|
-
Открутите винт, затем снимите кронштейн задней защелки В. Отцепите крюк (А), затем снимите вытяжной карман задней двери (С) с подлокотника (D).
|
Расположение фиксаторов
: Винт, 1
A
D
B
C
}
|
-

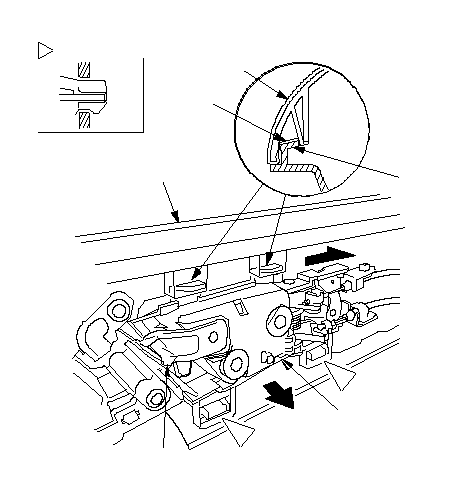

Снимите чехол задней защелки (В) с дверной панели (С).
|
-1.
|
Открутите винты с задней части дверной панели, затем снимите кронштейн А задней защелки.
|
|
-2.
|
Открутите винты, удерживающие крышку защелки, с задней стороны дверной панели.
|
|
-3.
|
Освободите крючок (D).
|
|
Расположения фиксаторов
: Винт, 6
A
C
D
B
}
|
-

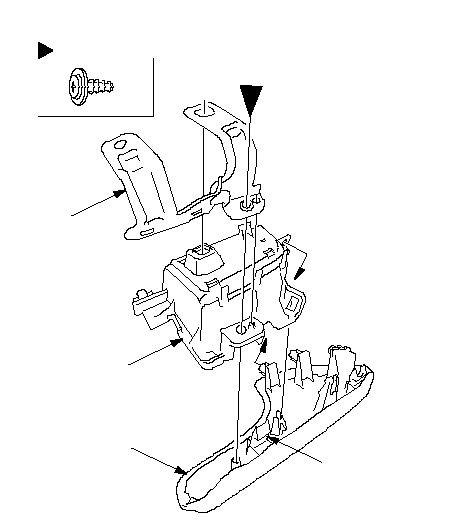

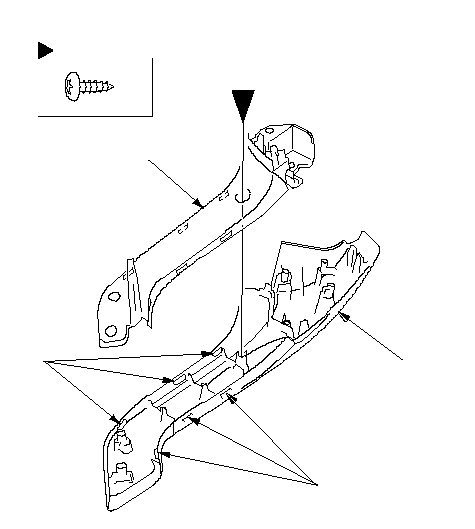

Открутите винт, отцепите загибы (А), затем снимите опору задней защелки (В) с чехла задней защелки (С).
|
Расположение фиксаторов
: Винт, 1
A
B
C
A
}
|
-
Выполняйте операции по установке панели в порядке, обратном снятию соблюдая следующее:
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Замените все поврежденные крепления кабеля новыми.
-

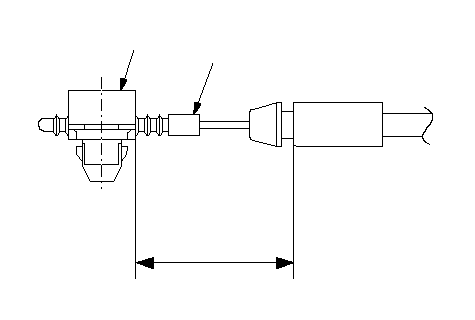

Кабель замка (А) должен быть неподвижным по отношению к креплению кабеля (В) с замком в открытом положении, как показано.
-
Убедитесь, что колодка разъема правильно присоединена и кабели надежно прикреплены.
-
Убедитесь, что окно и электрический замок двери работают правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
|
