Снятие рычага переключения передач АКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
-
Установите рычаг переключения передач в положение R.
-

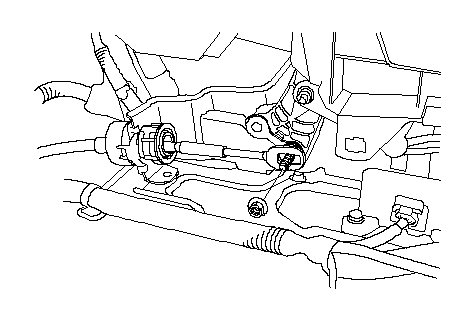

Снимите гайку крепления конца троса переключения.
|
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-

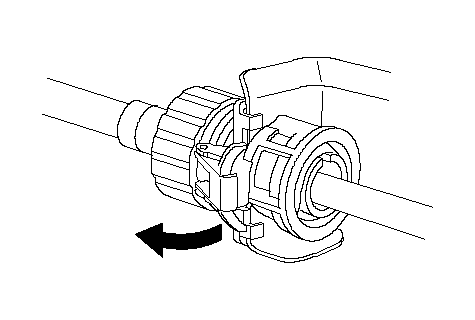

Разожмите фиксатор (А).
|
A
}
|
-
Вращайте фиксатор держателя гнезда (А) в направлении против часовой стрелки (B), пока он не остановится, и вдавите замок фиксатора (С) в фиксатор держателя гнезда, чтобы закрыть фиксатор.
|
A
B
C
}
|
-
Переместите держатель гнезда (А), затем подвиньте его, чтобы снять трос переключения (В) с кронштейна троса переключения (С). Не воздействуйте на направляющую троса (D) при снятии троса.
|
A
B
C
D
}
|
-
Снимите 6Р разъем рычага переключения (А) с основания кронштейна рычага переключения.
-
Отсоедините 6Р разъем рычага переключения.
-
Снимите крепежные болты тормозного шланга (В), затем снимите узел механизма переключения (С).
|
A
B
C
B
}
|
