Замена коврика
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки, чтобы защитить руки.
-
Избегайте повреждения, сгибания и складок на коврике.
-
Не повредите панель приборов и другие части внутренней обивки.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
-
-
Снимите следующие детали:
-
-

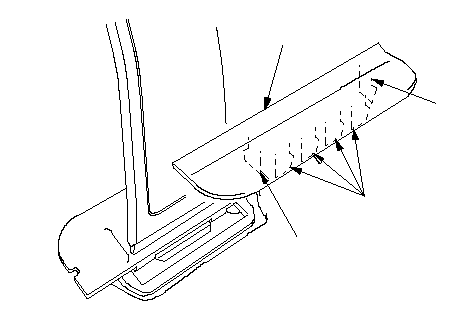

Отцепите крюки (А), затем снимите зажим педали акселератора (В).
|
A
B
A
A
}
|
-
Нажимая на пружину возврата (А), вытяните педаль акселератора (В), чтобы отцепить крюк (С).
|
A
B
C
B
}
|
-

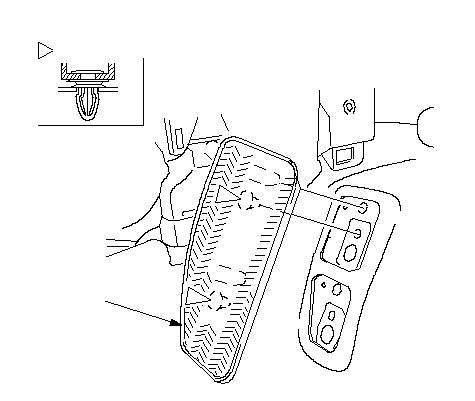

Снимите подножник (А), потянув его, чтобы отцепить зажимы.
|
Автомобиль с ЛРК
Расположения фиксаторов
: Фиксатор, 2
A
}

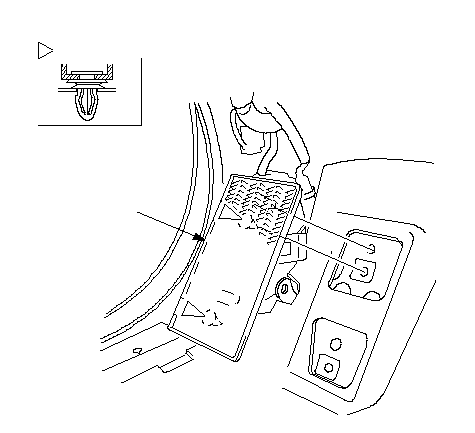

Автомобиль с ПРК
Расположения фиксаторов
: Фиксатор, 2
A
}
|
-

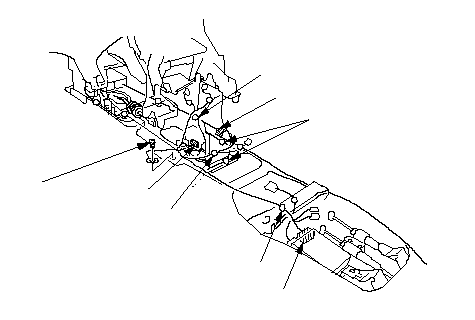

Отсоедините разъем (А) жгута проводов пола на некоторых моделях ЛРК, разъем датчика угловой скорости-поперечного ускорения автомобиля (В) и, если оборудовано, разъем (С) блока адаптера USB и отцепите зажимы (D) жгута проводов. С помощью инструмента TORX T30 снимите болт "массы" (Е).
|
Автомобиль с ЛРК
B
C
D
D
D
E
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
Используйте насадку T30 TORX.
}

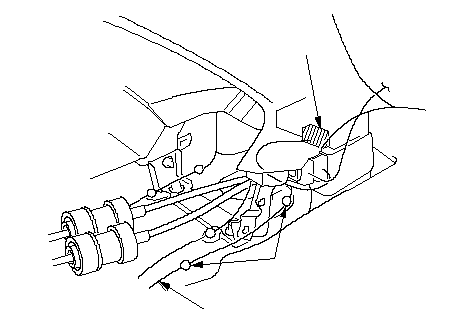

Автомобиль с ПРК
B
C
D
D
D
E
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
Используйте насадку T30 TORX.
A
D
}
|
-

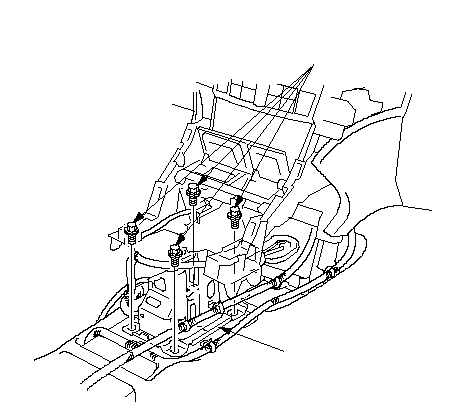

Модель с АКП: Открутите болт, затем снимите кронштейн крепления рычага переключения передач (А).
|
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
A
}
|
-

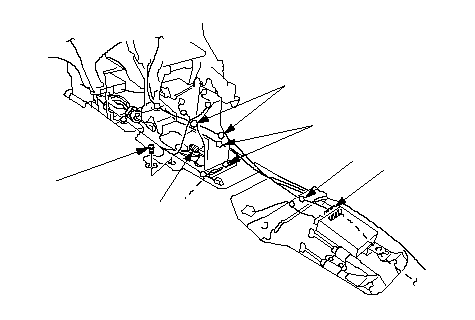

Отсоедините разъем жгута проводов пола (А) и зажимы жгута проводов (В), удерживающих жгут проводов пола (С).
|
Автомобиль с ЛРК
C
A
B
}
Автомобиль с ПРК
A
B
C
}
|
-

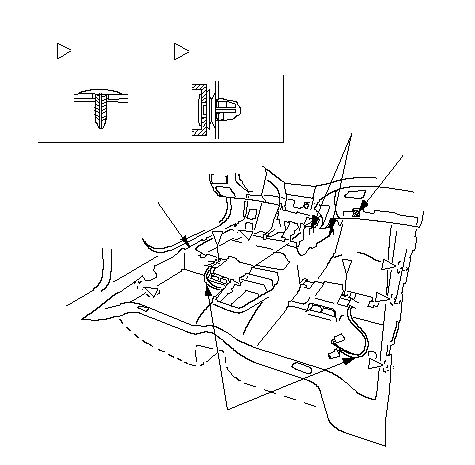

Отцепите фиксатор на липучке (А) (для некоторых моделей), отцепите коврик (В) от крюков (С) с обоих воздуховодов заднего отопителя. Снимите фиксаторы (D). Отцепите зажимы (Е), крепящие коврик к обоим порогам двери:
-
Вытащите коврик из-под панели приборов, затем уберите коврик. Вытащите жгут проводов сиденья (F) через отверстия в коврике. На рисунке показана модель с ЛРК, модель с ПРК аналогична.
-
Установите коврик, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Избегайте повреждения, сгибания и складок на коврике.
-
Убедитесь, что крепления сиденья установлены правильно.
-
Наденьте отверстия коврика на воздуховод заднего отопителя.
-
Проверьте зажимы, крепящие коврик к полу, на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Замените зажимы, крепящие коврик к порогам двери, на новые.
-
Надежно закрепите фиксатор на липучке, надавив на него.
-
-
-
Надежно закрепите крюк педали и после установки убедитесь в том, что при оттягивании педаль акселлератора не отходит от пола.
|
Расположения фиксаторов
: Фиксатор, 2
D
: Фиксатор, 5
(Белый)
E
A
B
C
D
E
F
D
E
E
E
E
}
|
