Проверка и регулировка стояночного тормоза
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Проверка
-
Потяните на себя рычаг стояночного тормоза (А) с усилием 196 Н (20 кгс). Рычаг стояночного тормоза должен блокироваться при определенном количестве шелчков.
|
Число щелчков до остановки рычага:
|
|
|
Тип задних дисковых тормозов:
|
от 6 до 8
|
|
|
Задний барабан в модели с дисковым тормозом:
|
от 5 до 7
|
-
Если число щелчков рычага слишком велико, отрегулируйте стояночный тормоз.
ПРИМЕЧАНИЕ:
|
Оттянут назад с
применением силы
196 Н
(20кгс)
A
}
|
|
Регулировка - тип заднего тормозного диска
-
-
Полностью отпустите рычаг стояночного тормоза.
-

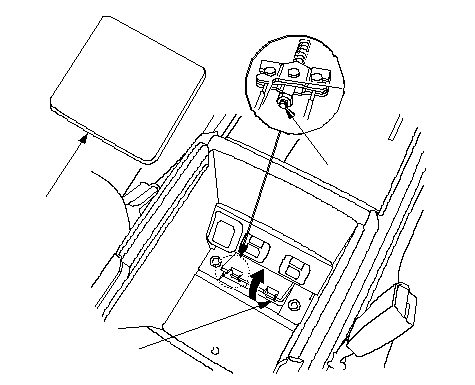

Снимите мягкую обивку консоли (А), затем откройте крышку (В).
ПРИМЕЧАНИЕ: Легче использовать уплотняющую ленту для снятия мягкой обивки консоли.
-
Ослабьте регулировочную гайку стояночного тормоза (С).
|
A
B
C
}
|
-
Убедитесь, что рычаг (А) стояночного тормоза на суппорте заднего тормоза соединен с рычагом (В).
ПРИМЕЧАНИЕ: Рычаг стояночного тормоза будет соединен с рычагом только тогда, когда регулировочная гайка будет ослаблена.
-
Потяните на себя рычаг стояночного тормоза на один щелчок.
-
Заворачивайте регулировочную гайку стояночного тормоза до момента начала торможения задних колес.
-
Полностью отпустите рычаг стояночного тормоза и убедитесь, что задние колеса свободно вращаются и не происходит касание тормозных накладок. Если необходимо, повторите регулировку.
-
Убедитесь, что рычаг стояночного тормоза находится в пределах указанного количества щелчков (6-8 щелчков).
-
Закройте крышку, затем установите мягкую обивку консоли.
|
A
B
}
|
|
Малое регулирование - тип заднего тормозного барабана
-
-
Полностью отпустите рычаг стояночного тормоза.
-
Снимите мягкую обивку консоли (А), затем откройте крышку (В).
ПРИМЕЧАНИЕ: Легче использовать уплотняющую ленту для снятия мягкой обивки консоли.
-
Потяните на себя рычаг стояночного тормоза на один щелчок.
-
Затягивайте регулировочную гайку (С) стояночного тормоза до момента начала торможения задних колес.
-
Полностью отпустите рычаг стояночного тормоза и убедитесь, что задние колеса свободно вращаются и не происходит касание тормозных накладок. Если необходимо, повторите регулировку.
-
Убедитесь, что рычаг стояночного тормоза находится в пределах указанного количества щелчков (5-7 щелчков).
-
Закройте крышку, затем установите мягкую обивку консоли.
|
A
B
C
}
|
|
Основная регулировка (должна выполняться при замене тормозных колодок) - тип заднего тормозного барабана
-
-
Полностью отпустите рычаг стояночного тормоза.
-
Снимите мягкую обивку консоли (А), затем откройте крышку (В).
ПРИМЕЧАНИЕ: Легче использовать уплотняющую ленту для снятия мягкой обивки консоли.
-
Ослабьте регулировочную гайку стояночного тормоза (С).
-
Снимите заднее колесо.
|
A
B
C
}
|
-

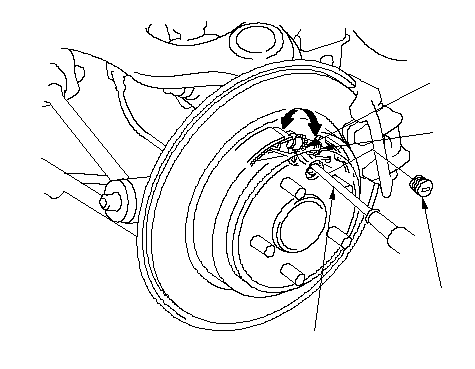

Снимите заглушку (А).
-
Поворачивайте зубчики механизма (В) на блоке регулировки (С) с помощью отвертки с плоским жалом (D) до тех пор пока колодка не будет напротив тормозного барабана. Затем отпустите регулятор на 8 щелчков и поставьте заглушку.
-
Выполните процедуру тонкой регулировки.
-
Очистите контактные поверхности тормозного диска/барабана и внутреннюю поверхность колеса, затем установите задние колеса.
-
Закройте крышку, затем установите мягкую обивку консоли.
|
