Снятие/установка центральной нижней панели приборной панели
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Будьте внимательны, чтобы не поцарапать панель приборов и прилегающие детали.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
-

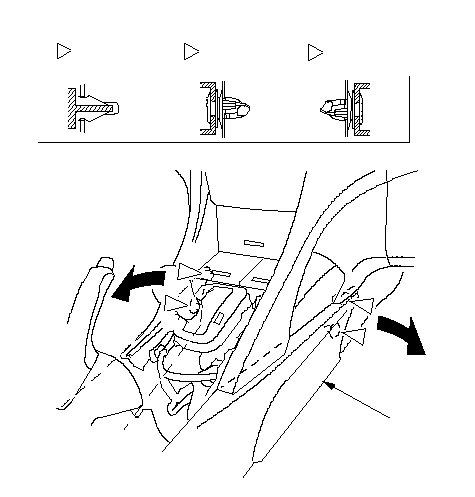

Отцепите зажимы (A, B, C), оттянув передние края центральной консоли (D) с обеих сторон, затем отцепите обе передние части консоли с панели приборов.
|
Расположения фиксаторов
: Фиксатор, 2
A
: Фиксатор, 1
(Зеленый)
B
: Фиксатор, 1
(Серый)
C
A
B
C
A
D
}
|
-

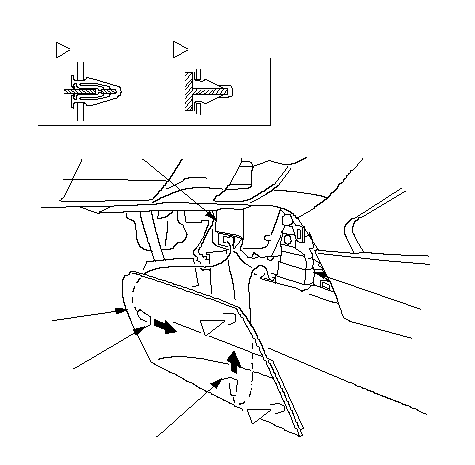

Снимите нижнюю центральную крышку панели приборов со стороны водителя (А).
|
-1.
|
Аккуратно вытяните задний край крышки, чтобы отцепить зажимы (В, С).
|
|
-2.
|
Оттяните вверх заднюю часть крышки, чтобы отцепить крючок (D) с заднего патрубка обогревателя (Е).
|
|
-3.
|
Оттяните крышку назад, чтобы отцепить крючок (F) с блока обогревателя (G).
|
|
Расположения фиксаторов
: Фиксатор, 1
B
: Фиксатор, 1
C
B
C
A
F
D
E
G
}
|
-

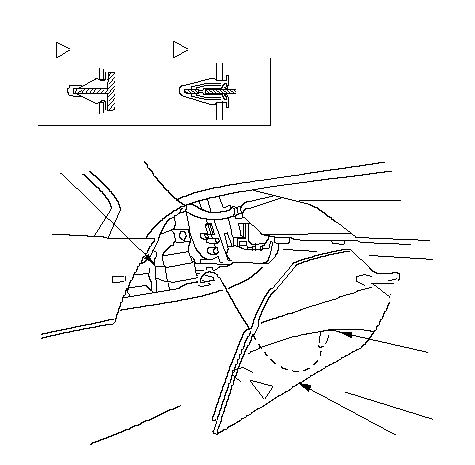

Снимите нижнюю центральную крышку панели приборов со стороны пассажира (А).
|
-1.
|
Аккуратно вытяните задний край крышки, чтобы отцепить зажим (В) и зажим (С) с передней части крышки.
|
|
-2.
|
Оттяните вверх крышку, чтобы отцепить крючок (D) с заднего патрубка обогревателя (Е).
|
-
Установите панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Надежно закрепите фиксаторы.
-
Убедитесь, что крючки установлены надежно.
|
Расположения фиксаторов
: Фиксатор, 1
B
: Фиксатор, 1
C
C
B
A
D
E
}
|
