Перечень расположения компонентов системы климат-контроля

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

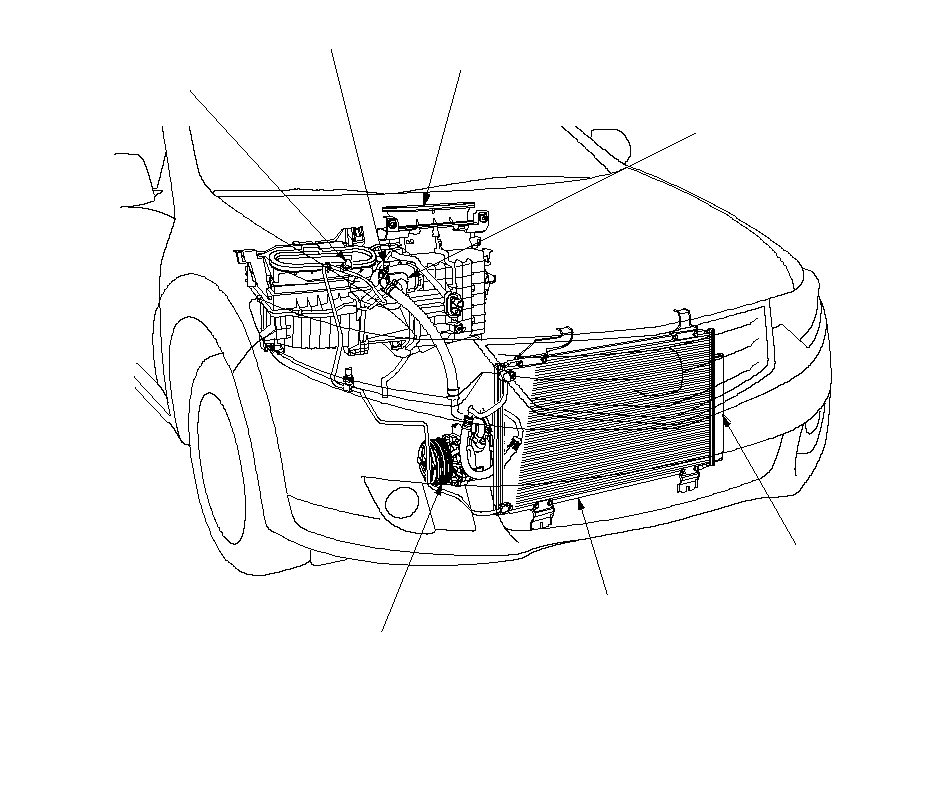

РЕСИВЕР/СИККАТИВ ОБЕЗВОЖИВАТЕЛЯ
Замена,

КОНДЕНСАТОР КОНДИЦИОНЕРА ВОЗДУХА
Замена,

КОМПРЕССОР КОНДИЦИОНЕРА
Замена (модель двигателя R20A3),
Замена (модель двигателя K24Z3)
Проверка сцепления,
Повторный сбор сцепления,
Замена устройства тепловой защиты,
Замена выпускного клапана,

РАДИАТОР ИСПАРИТЕЛЯ
(расположенный в узле отопителя)
Замена,

СЛУЖЕБНЫЙ КЛАПАН
(СТОРОНА НИЗКОГО ДАВЛЕНИЯ)

СЛУЖЕБНЫЙ КЛАПАН
(СТОРОНА ВЫСОКОГО ДАВЛЕНИЯ)

КЛАПАН РАСШИРИТЕЛЯ
(расположенный в стержне испарителя)
Замена,

Показана модель ЛРК, модель ПРК аналогична.

}

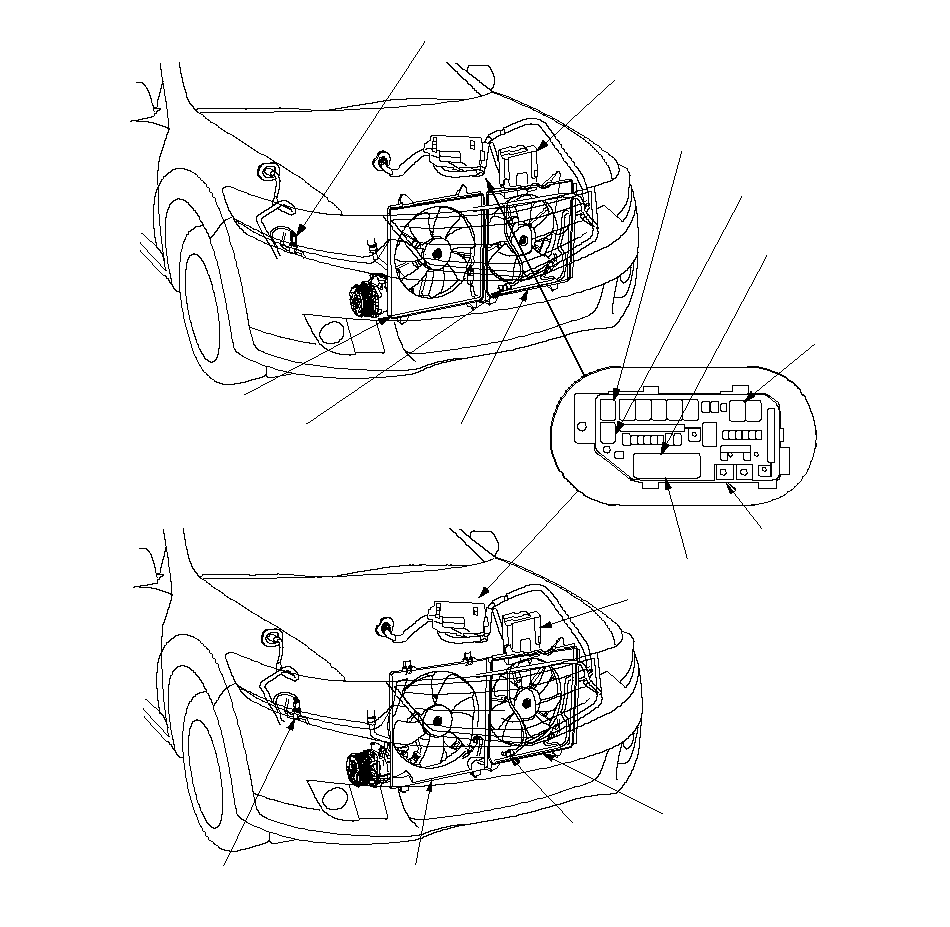

ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА

ВЕНТИЛЯТОР РАДИАТОРА

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

Блок ECM/PCM

ВЕНТИЛЯТОР КОНДЕНСАТОРА
КОНДИЦИОНЕРА

КОМПРЕССОР КОНДИЦИОНЕРА
РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
Проверка,

КОНДЕНСАТОР КОНДИЦИОНЕРА ВОЗДУХА
РЕЛЕ ВЕНТИЛЯТОРА
(встроен в
плату с электросхемой реле)
Проверка,

РАДИАТОР
РЕЛЕ ВЕНТИЛЯТОРА
Проверка,

ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА

НАРУЖНЫЙ ВОЗДУХ
ТЕМПЕРАТУРНЫЙ ДАТЧИК
Проверка,
Замена,

ВЕНТИЛЯТОР РАДИАТОРА

ПЛАТА С ЭЛЕКТРОСХЕМОЙ РЕЛЕ

Блок ECM/PCM

НАРУЖНЫЙ ВОЗДУХ
ТЕМПЕРАТУРНЫЙ ДАТЧИК
Проверка,
Замена,

ВЕНТИЛЯТОР КОНДЕНСАТОРА КОНДИЦИОНЕРА

Показана модель ЛРК, модель ПРК аналогична.

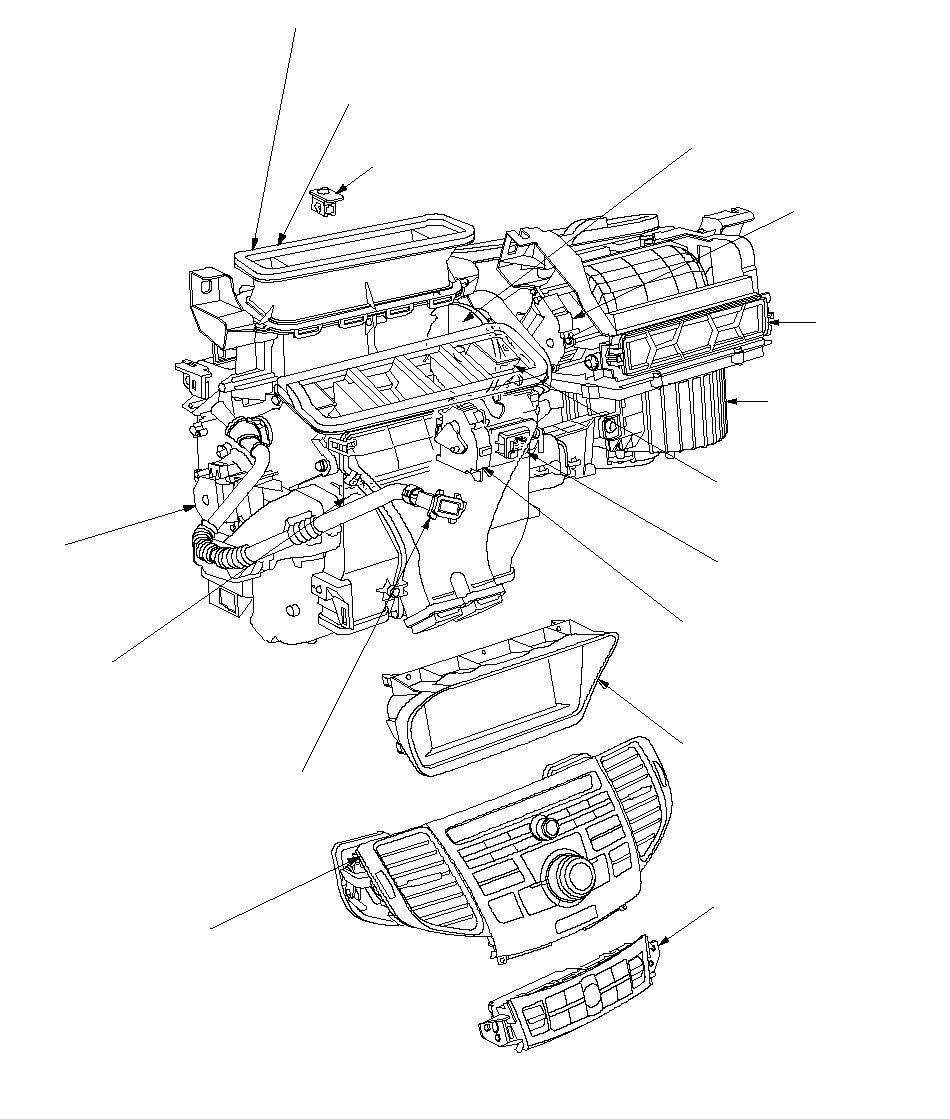

РЕЛЕ ЭЛЕКТРОПРИВОДА ВЕНТИЛЯТОРА САЛОНА
Проверка,

Модель двигателя K24Z3

Модель двигателя R20A3

}

РЕЖИМ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
Проверка,
Замена,

РЕЦИРКУЛЯЦИЯ
ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ
Проверка,

Замена,

БЛОК ПЫЛИ И
ЗАЩИЩАЮЩИЙ ОТ ПЫЛЬЦЫ ФИЛЬТР
Замена,

Показана модель ЛРК, модель ПРК аналогична.

ЦЕНТРАЛЬНОГО ДИСПЛЕЯ
(без навигации)
Удаление/установка,

ДАТЧИК СОЛНЕЧНОГО СВЕТА
Проверка,
Замена,

БЛОК КЛИМАТ-КОНТРОЛЯ
Удаление/установка,

ТРАНЗИСТОР ПИТАНИЯ
Проверка,

ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ СМЕСИТЕЛЕМ ВОЗДУХА СО СТОРОНЫ ПАССАЖИРА
Проверка,
Замена,

ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ АВТОМОБИЛЯ
Проверка,
Замена,

СМЕСИТЕЛЬ ВОЗДУХА СО СТОРОНЫ ВОДИТЕЛЯ
ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ
Проверка,
Замена,

БЛОК ОТОПИТЕЛЯ/РАДИАТОР
Замена,

РАДИАТОР ИСПАРИТЕЛЯ
(расположенный в узле отопителя)
Замена,

КЛАПАН РАСШИРИТЕЛЯ
Замена,

АУДИО/НАВИГАЦИОННАЯ СИСТЕМА
ПАНЕЛЬ ВЫКЛЮЧАТЕЛЕЙ
(С навигацией)
Замена,

ТЕМПЕРАТУРА ИСПАРИТЕЛЯ
ДАТЧИК
Проверка,

}
