    • Проверка электродвигателя смесителя воздуха (со стороны пассажира)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

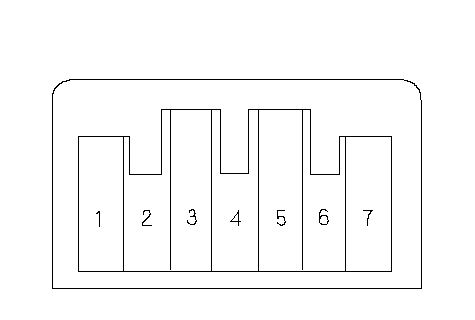

    1. Отсоедините 7-клеммную колодку разъема от электродвигателя управления смесителем воздуха со стороны пассажира.
      Неправильное присоединение питания и "массы" к электродвигателю управления смесителем выведет его из строя. Внимательно соблюдайте инструкции.
    1. Подведите питание от аккумулятора к клемме № 1 электродвигателя управления смесителем воздуха со стороны пассажира, а "массу" - к клемме № 2. Электродвигатель управления смесителем воздуха должен включиться и выключиться в момент максимальной температуры Max Cool. Если этого не произошло, поменяйте провода местами. Электродвигатель управления смесителем воздуха со стороны пассажира должен включиться и выключиться в момент минимальной температуры "Max Hot". Если электродвигатель управления смесителем воздуха со стороны пассажира не работает, немедленно отсоедините питание.
    1. Если электродвигатель управления смесителем воздуха не работает, Этап 2 снимите его и проверьте, свободно ли перемещаются тяги и заслонка смесителя воздуха со стороны пассажира.
    1. Измерьте сопротивление между клеммами № 5 и № 7 электродвигателя управления смесителем воздуха. Оно должно быть от 4,2 до7,8 КΩ.
    1. Соедините 7P разъем электродвигателя управления смесителем воздуха и включите зажигание, повернув ключ в положение ON (II).
    1. Используя набор щупов, измерьте напряжение между клеммами № 3 и № 5.
      Max Cool (Максимальное охлаждение):
      Около 1,5 В
      Max Hot (Максимальная температура):
      Около 4,5 В

    1. Если замеренное сопротивление или напряжение не соответствуют указанным значениям, замените электродвигатель управления смесителем воздуха со стороны пассажира.
