Удаление/Установка блока отопителя
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
-
-
-
-

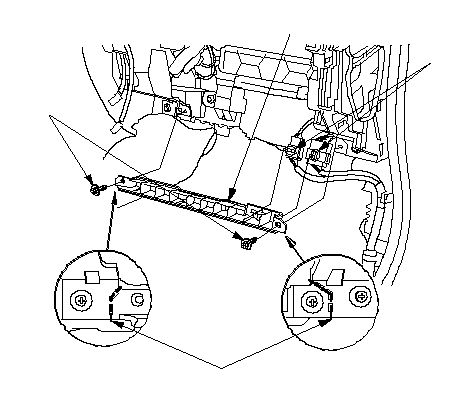

Выкрутите болты (А), затем фиксаторы разъема (В). Разрежьте пластиковую распорку (С) отверстия перчаточного ящика в местах, показанных на рисунке. Сохраните пластиковую распорку, чтобы установить ее позже.
|
A
Режьте здесь.
B
C
}
|
-

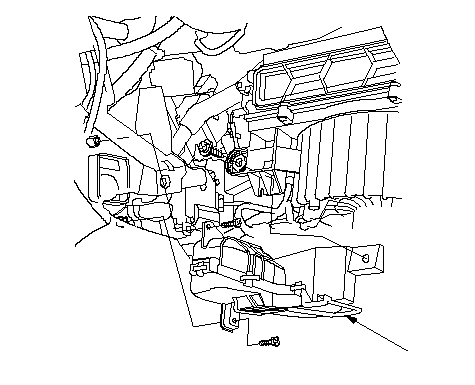

Выкрутите саморезы и снимите трубку отопителя со стороны пассажира (А).
|
A
}
|
-

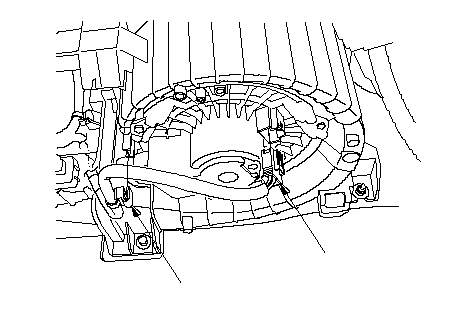

Отсоедините разъем (А), затем снимите зажимы жгута проводов (В) электродвигателя вентилятора.
|
A
B
}
|
-

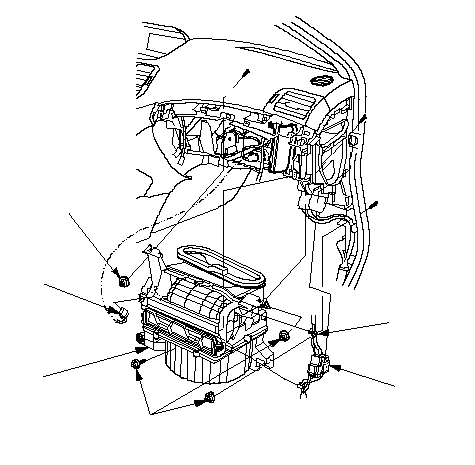

Автомобиль с ЛРК: Снимите фиксатор (А) разъема и зажим жгута проводов (В).
-
Отсоедините разъем (С) от электродвигателя управления рециркуляцией. Выкрутите саморезы, болты, крепежные гайки и блок вентилятора (D).
-
Устанавливайте блок вентилятора, выполняя операции в порядке обратном снятию. Убедитесь в отсутствии утечки воздуха в стыках.
|
A
D
B
C
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
