    • Проверка электродвигателя в управлении режимами подачи воздуха

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

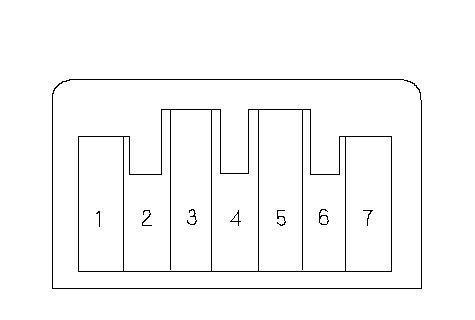

    1. Отсоедините 7Р разъем от электродвигателя управления режимами подачи воздуха.
      Неправильное присоединение питания и "массы" к электродвигателю управления режимами подачи воздуха выведет его из строя. Внимательно соблюдайте инструкции.
    1. Подведите питание от аккумулятора к клемме № 1, а "массу" - к клемме № 2. Электродвигатель должен нормально работать и останавливаться в режиме размораживания. Если этого не произошло, поменяйте провода местами. Электродвигатель управления рециркуляцией должен работать и останавливаться в режиме вентиляции. Если электродвигатель не работает, немедленно отсоедините питание.
    1. Если электродвигатель не работает при Этап 2 , снимите его и проверьте, свободно ли перемещаются тяги и заслонки.
    1. Измерьте сопротивление между клеммами № 5 и № 7 электродвигателя управления режимами подачи воздуха. Оно должно быть от 4,2 до7,8 КΩ.
    1. Соедините 7Р разъем электродвигателя управления режимами подачи воздуха и включите зажигание, повернув ключ в положение ON (II).
    1. Используя набор щупов, измерьте напряжение между клеммами № 3 и № 7.
      Вентиляция:
      Около 0,5 В
      Размораживание:
      Около 4,5 В

    1. Если замеренное сопротивление или напряжение не соответствуют указанным значениям, замените электродвигатель управления режимами подачи воздуха.
