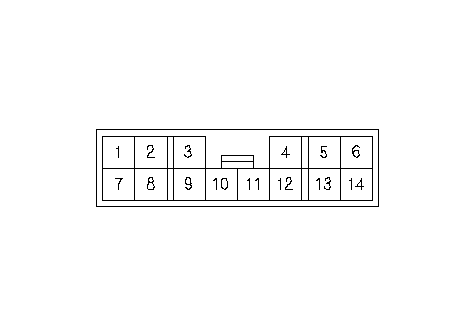

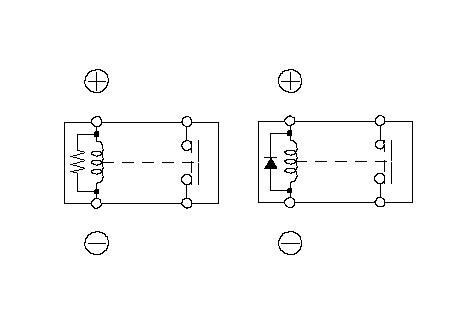

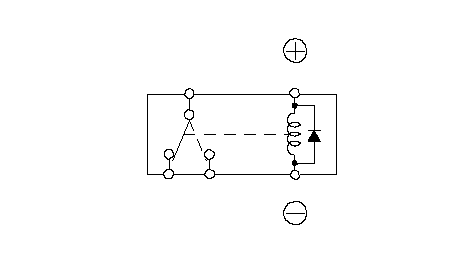

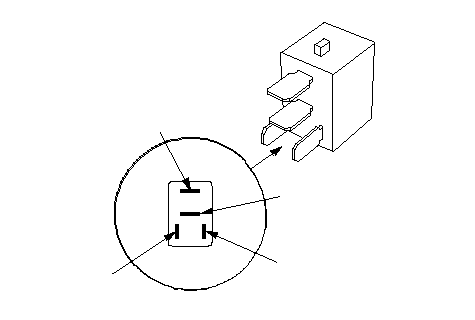

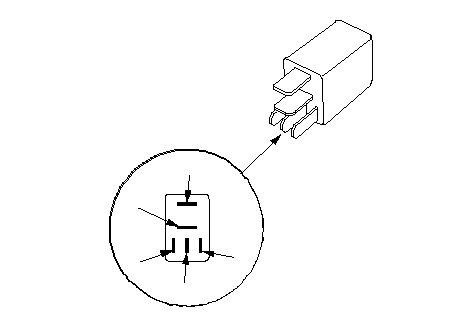

Проверьте каждую цепь реле, как показано:
Проверка цепи реле АСС:
Когда питание подключено к клемме С9 и "масса" подключена к клемме С7, должно быть непрерывное соединение между клеммами C5, C6 и C8.
Когда питание отключено, непрерывного соединения не должно быть между клеммами C5, C6 и C8, и должно быть между клеммами С2 и C8.
Проверка цепи реле вентилятора конденсатора кондиционера:
Когда питание подключено к клемме B7 и "масса" подключена к клемме С10, должно быть непрерывное соединение между клеммами C1 и C4.
Когда питание отключено, непрерывного соединения не должно быть между клеммами C1 и C4.
Проверка цепи реле управления вентилятором:
Когда питание подключено к клемме B2 и "масса" подключена к клемме С10, должно быть непрерывное соединение между клеммами B11 и B1.
Когда питание отключено, непрерывного соединения не должно быть между клеммами B11 и B1, и должно быть между клеммами В11 и C4.

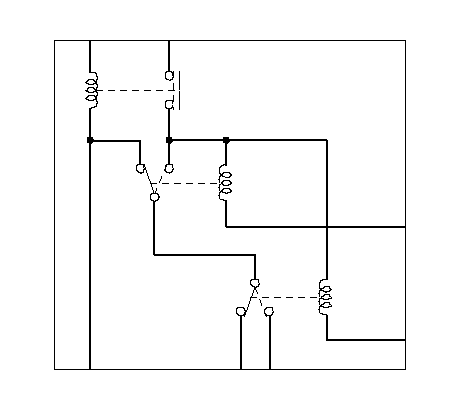

Проверка цепи реле электродвигателя стеклоочистителя:
Когда питание подключено к клемме B3 и В 13, "масса" подключена к клемме В4 и B14, должно быть непрерывное соединение между клеммами B3 и B6.
Когда питание отключено, непрерывного соединения не должно быть между клеммами B3 и B6.
Проверка цепи реле прерывистого режима стеклоочистителя:
Когда питание подключено к клемме B3 и В 13, "масса" подключена к клемме В4 и B14, должно быть напряжение между клеммами B3 и B6.
Когда питание отключено от клемм B3 и B13, соединение должно быть между клеммами B13 и B6.
Проверка цепи реле быстрого/медленного режима стеклоочистителя:
Когда питание подключено к клемме B3 и В 13, "масса" подключена к клемме В4 и B12, должно быть напряжение между клеммами B3 и B5.
Когда питание отключено от клемм B3 и B13, соединение должно быть между клеммами B13 и B6.
