Замена конденсатора кондиционера
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
-
-
Снимите зажимы (A) и кожух патрубка впускной системы (B).
|
A
B
}
|
-
Выкрутите болт и отсоедините трубку ресивера (A) от конденсатора кондиционера.
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
}
|
-
Ослабьте крепление болтов (A) кондиционера воздуха.
|
A
6 x 1.0 mm
6.9 N·m
(0.7 kgf·m)
}
|
-
Выкрутите болты и снимите кронштейны верхних опор радиатора (А).
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
}
|
-
Выкрутите болт и отсоедините нагнетательный шланг (A) от конденсатора кондиционера.
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
}
|
-

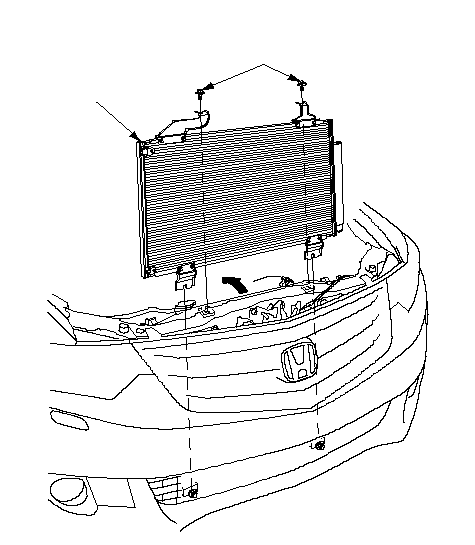

Выкрутите болты и снимите конденсатор (А) кондиционера воздуха, потянув его вверх. Будьте осторожны, чтобы при снятии конденсатора кондиционера воздуха не повредить ребра радиатора или конденсатора системы охлаждения.
-
Выполняйте операции по установке конденсатора кондиционера в порядке, обратном снятию, соблюдая следующее:
-
-
Замените уплотнительные кольца всех соединений новыми и перед установкой нанесите на них тонкий слой масла для кондиционера. Используйте только уплотнительные кольца, предназначенные для работы с хладагентом HFC-134a(R-134a), во избежание утечек хладагента.
-
Немедленно после использования масла закройте емкость с маслом крышкой и уплотните ее, чтобы избежать попадания влаги.
-
Избегайте попадания масла на наружную поверхность автомобиля, чтобы не повредить лакокрасочное покрытие. Поверхность, на которую попало масло, следует немедленно тщательно промыть.
-
Будьте осторожны, чтобы во время установки конденсатора кондиционера не повредить радиатор или ребра конденсатора кондиционера.
-
|
6 x 1.0 mm
6.9 N·m
(0.7 kgf·m)
A
}
|
