    • Проверка электродвигателя управления рециркуляцией

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

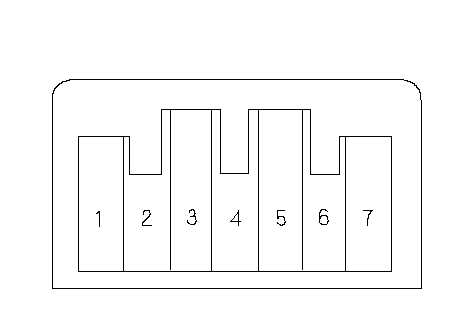

    1. Отсоедините 7Р разъем от электропривода управления рециркуляцией воздуха.
      Неправильное присоединение питания и "массы" к электродвигателю управления рециркуляцией воздуха выведет его из строя. Внимательно соблюдайте инструкции.
    1. Подведите питание от аккумуляторной батареи к клемме электропривода № 1, а "массу" - к клемме № 2. Электропривод должен нормально работать и останавливаться в режиме подачи свежего воздуха. Если этого не произошло, поменяйте провода местами. Электродвигатель управления рециркуляцией должен работать и останавливаться в режиме рециркуляции. Если электродвигатель не работает, немедленно отсоедините питание.
    1. Если электродвигатель управления рециркуляцией не работает при Этап 2 , снимите его и проверьте, свободно ли перемещаются тяги и заслонки.
    1. Измерьте сопротивление между клеммами № 5 и № 7 электродвигателя управления рециркуляцией. Оно должно быть от 4,2 до7,8 КΩ.
    1. Соедините 7Р разъем электродвигателя управления рециркуляцией и включите зажигание, повернув ключ в положение ON (II).
    1. Используя набор щупов, измерьте напряжение между клеммами № 3 и № 5.
      Подача свежего воздуха
      Около 1,0 В
      Рециркуляция:
      Около 4,0 В

    1. Если замеренное сопротивление или напряжение не соответствуют указанным значениям, замените электропривод управления рециркуляцией воздуха.
