    • Отопитель/Замена радиатора

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    ПРИМЕЧАНИЕ: Процедура соединения/отсоединения клемм аккумулятора должна выполняться до и после данных процедур, так как некоторые системы хранят данные в памяти, которая стирается при отключении аккумулятора.
    Компоненты системы SRS расположены в этой области. Ознакомьтесь с расположением компонентов SRS модель ЛРК модель ПРК и правилами безопасности и порядка проведения процедур , прежде чем начинать ремонт или обслуживание.
    1. Убедитесь в том, что зажигание выключено (в положении LOCK (0)), затем отсоедините отрицательный провод от аккумулятора.
    1. При остывшем двигателе слейте охлаждающую жидкость из радиатора, модель двигателя R20A3 , K24Z3

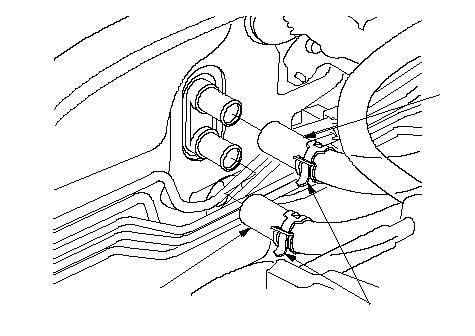

    1. Сдвиньте хомуты (А) шлангов назад из-под капота. Отсоедините подводящий (В) и отводящий (С) шланги от отопителя. Запомните направление шлангов.
      Из отсоединенных шлангов будет сочиться охлаждающая жидкость, которую необходимо слить в чистый поддон. Не допускайте попадания охлаждающей жидкости на электрические компоненты и окрашенные поверхности. При попадании охлаждающей жидкости немедленно промойте это место.

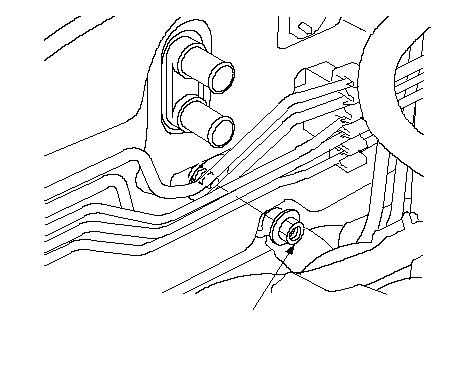

    1. Отверните гайку крепления узла отопителя. Будьте внимательны, чтобы не повредить и не погнуть топливные и тормозные трубопроводы и т. д.
    1. Автомобиль с ЛРК: Снимите фиксатор (А) разъема и зажимы жгута проводов (В).

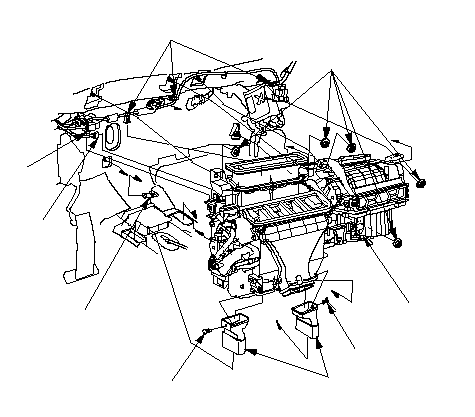

    1. Отсоедините разъем (С). Снимите зажимы (D), трубы (E) и сливной шланг (F). Выкрутите болт крепления, крепежные гайки и блок (G) отопителя-обогревателя.

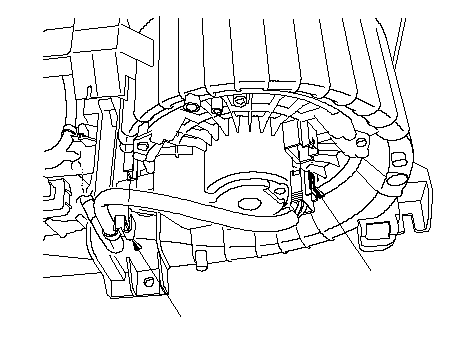

    1. Отсоедините разъем (А) от привода вентилятора. Снимите фиксатор проводов (В).

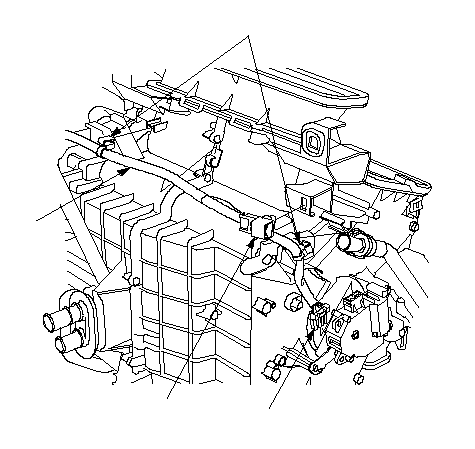

    1. Отсоедините разъемы (А): Электродвигатель управления режимами, транзистор питания, датчик температуры испарителя, электродвигатель управления смесителем воздуха со стороны пассажира и электродвигатель управления рециркуляцией. Снимите фиксаторы жгута проводов (В).
    1. Отсоедините разъем (А) от электродвигателя управления смесителем воздуха со стороны водителя. Снимите фиксаторы жгута проводов (В), фиксатор разъема (С) и жгут проводов (D).

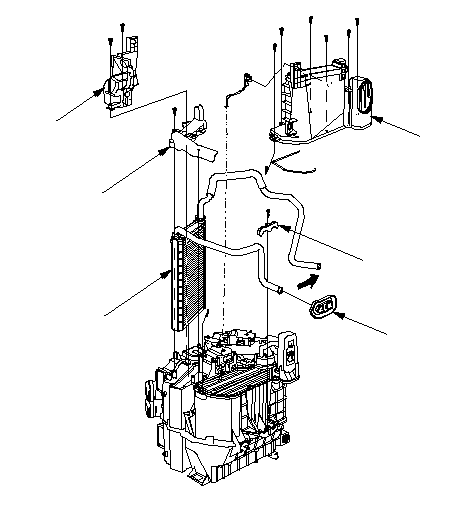

    1. Выкрутите саморезы и снимите трубку отопителя со стороны пассажира (А). Выкрутите саморезы и снимите воздуховод (В). Выкрутите саморезы, затем снимите кожух (С) радиатора отопителя. Выкрутите саморезы, снимите кронштейн трубопровода отопителя (D), втулку (Е) и аккуратно выньте радиатор отопителя (F).
    1. Устанавливайте радиатор отопителя и радиатор испарителя, выполняя операции в порядке, обратном снятию.
    1. Выполняйте операции по установке узла отопителя в обратном порядке по отношению к операциям снятия, соблюдая следующее.
