Замена компрессора кондиционера
Применимость для следующих годов выпуска и кузовов: 2009, CU1
|
ПРИМЕЧАНИЕ: Не устанавливайте компрессор кондиционера в систему, пока вы не будете полностью уверены что система не засорена. Установка компрессора кондиционера в загрязненную систему может вызвать преждевременную поломку компрессора кондиционера.
Модель двигателя R20A3
-
Если компрессор кондиционераможет работать, запустите двигатель на холостом ходу и на несколько минут включите кондиционер, после чего выключите двигатель.
-
-
-
-
Отсоедините разъем реле муфты сцепления компрессора кондиционера (A), затем снимите зажимы жгута проводов (B).
|
A
B
}
|
-
Выкрутите болт и гайку, затем отсоедините всасывающий шланг (А) и нагнетательный шланг (В) от компрессора кондиционера. Немедленно установите на трубопроводы крышки или пробки, чтобы предотвратить попадание грязи и влаги воздуха в систему.
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
B
}
|
-

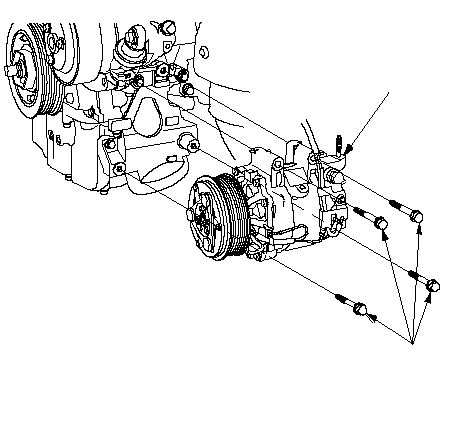

Выкрутите болты крепления и снимите компрессор кондиционера(А). Будьте осторожны, чтобы снимая компрессор, не повредить ребра радиатора системы охлаждения.
-
Выполняйте операции по установке компрессора кондиционера в обратном порядке по отношению к операциям снятия, соблюдая следующее.
-
Проверьте трубки кондиционера на наличие признаков загрязнения.
-
-
Замените уплотнительные кольца всех соединений новыми и перед установкой нанесите на них тонкий слой масла для кондиционера. Используйте только уплотнительные кольца, предназначенные для работы с хладагентом HFC-134a(R-134a), во избежание утечек хладагента.
-
Для компрессора плунжерного типа, предназначенного для работы с хладагентом HFC-134a SANDEN, используйте только масло для кондиционеров (SP-10).
-
Чтобы избежать свертывания масла не смешивайте отработанное масло с новым и никогда не смешивайте масла разных марок.
-
Немедленно после использования масла закройте емкость с маслом крышкой и уплотните ее, чтобы избежать попадания влаги.
-
Избегайте попадания масла на наружную поверхность автомобиля, чтобы не повредить лакокрасочное покрытие. Поверхность, на которую попало масло, следует немедленно тщательно промыть.
-
Будьте осторожны, чтобы во время установки кожуха вентилятора конденсатора кондиционера не повредить ребра радиатора.
-
|
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
A
}
|
