    • Проверка транзистора питания вентилятора

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    1. Отъедините колодку 4-контактного (4Р) разъема от транзистора питания.

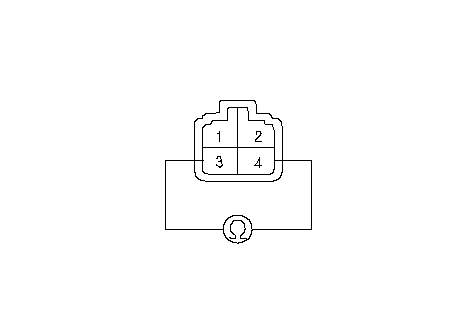

    1. Измерьте сопротивление между клеммами № 3 и № 4 разъема транзистора питания. Величина сопротивления должна быть около 1,5 КΩ.
      • Если сопротивление находится в нормированном допуске, перейдите к Этап 4 .
      • Если сопротивление не входит в нормированный допуск, замените транзистор питания.
        ПРИМЕЧАНИЕ: Также проверьте электродвигатель отопителя. Неисправность транзистора питания может быть вызвана неисправным электродвигателем отопителя.

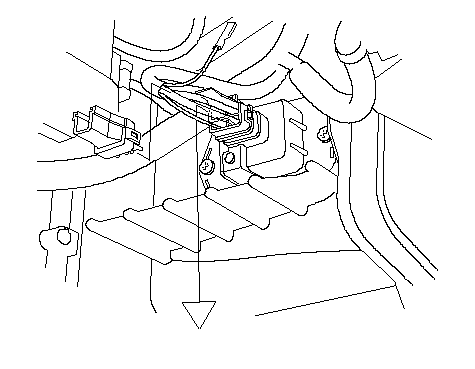

    1. Осторожно освободите фиксатор на клемме № 1 (PUR) (А) 4Р разъема, затем снимите клемму и изолируйте ее от "массы".
    1. Установите колодку 4-контактного (4Р) разъема на транзистор питания.
    1. Убедитесь,что провод PUR полностью изолирован, затем подайте напряжение 12 В на гнездо № 1 с помощью провода-перемычки.
    1. Включите зажигание, повернув ключ в положение ON (II), и проверьте, работает ли электродвигатель вентилятора.
      • Если электродвигатель вентилятора не работает, транзистор питания необходимо заменить.
        ПРИМЕЧАНИЕ: Неисправный электродвигатель отопителя может стать причиной поломки транзистора питания. Если транзистор питания был заменен, также проверьте электродвигатель отопителя на наличие утечек и замените его при необходимости.
      • Если электродвигатель нормально работает, транзитор питания исправен.
