Снятие/Установка обивки крыши

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Компоненты системы SRS расположены в этой области. Ознакомьтесь с расположением компонентов SRS и правилами безопасности и выполнения операций , прежде чем начать ремонт или обслуживание.

ПРИМЕЧАНИЕ:

Наденьте защитные перчатки.
Не согните и не поцарапайте обивку крыши.
Не повредите панель управления и другие части внутренней обивки.
При снятии компонентов используйте набор инструментов для обивки или похожие.

Отодвиньте оба передних сиденья до упора назад и полностью наклоните спинки сидений.

Отсоедините клеммы аккумулятора, подождите не менее 3 минут, чтобы приступить к работе.

Снимите следующие детали:

Модель с АКП: Открутите крепежные болты рычага переключения передач, затем опустите рычаг, чтобы снять раму центрального кармана.

Снимите следующие детали:

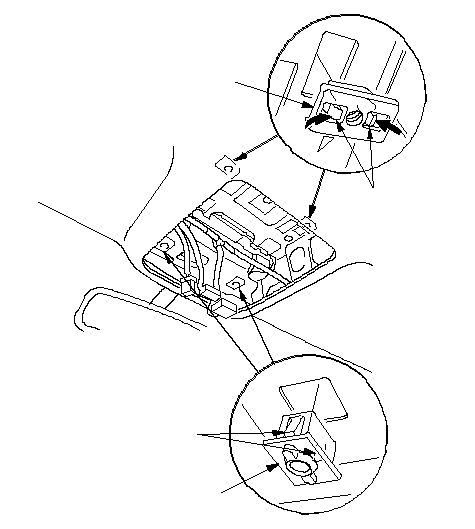

Снимите верхнюю консоль (A).

-1.	Снимите стекла (В).
-2.	Открутите винты (С), затем вытащите плафон переднего местного освещения (D).
-3.	Отсоедините разъем (Е) плафона переднего местного освещения. Если оборудовано, отсоедините разъем переключателя люка крыши (F) от разъема плафона освещения.
-4.	Выверните винты (G). Вытащите переднюю часть консоли и отцепите задние крюки (Н).
-5.	Если оборудовано, отсоедините разъем (F) микрофона навигации или разъем микрофона HFT, и/или разъем датчика ультразвука.

Без зеркала заднего вида с автоматическим затемнением: Снимите чехол жгута проводов зеркала заднего вида или чехол датчика дождя. Отсоедините разъем от зеркала заднего вида, освободите жгут проводов от опоры чехла жгута проводов зеркала заднего вида или опоры чехла датчика дождя.

С системой ассистирования сохранения прямолинейности движения: Снимите чехол камеры LKAS, затем отсоедините разъем камеры LKAS.

При необходимости снимите втулку винта консоли крыши (А), разжав крюки (В).

При необходимости отцепите крюки (С), приподняв зажим плафона освещения (D), затем снимите зажим.

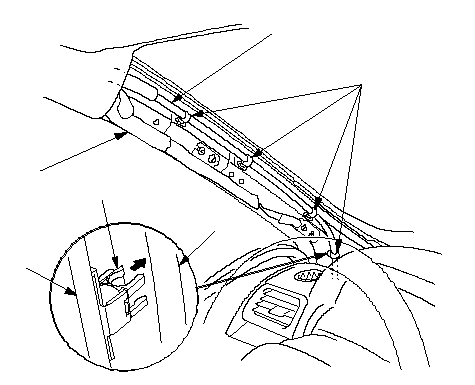

Снимите жгут проводов пола (А), отцепив зажимы жгута проводов (В, С) от передней стойки (D) со стороны водителя. Если оборудовано люком крыши, отцепите самый нижний зажим с держателем трубки от сливной трубы передней части люка крыши (Е). На рисунке показана модель с ЛРК, модель с ПРК симметрична.

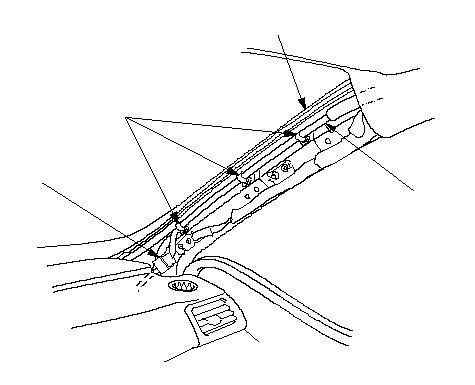

Снимите штекер антенны (А), отцепив зажимы (В) жгута проводов от передней стойки (С) со стороны пассажира, отсоедините разъем (D) штекера антенны. На рисунке показана модель с ЛРК, модель с ПРК симметрична.

Из-под панели приборов со стороны водителя открутите болт, отцепите крюк (А), затем возьмите блок реле/предохранителей под панелью приборов со стороны водителя (В). На рисунке показана модель с ЛРК, модель с ПРК симметрична.

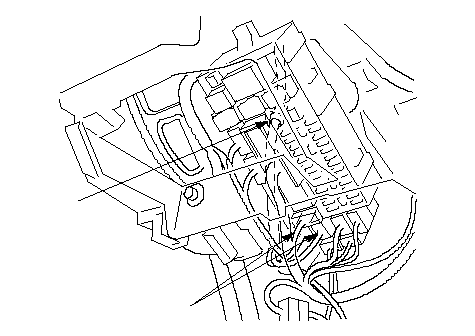

Из-под панели приборов со стороны водителя отсоедините разъемы (А) жгута проводов салона и отцепите зажим жгута проводов (В). На рисунке показана модель с ЛРК, модель с ПРК симметрична.

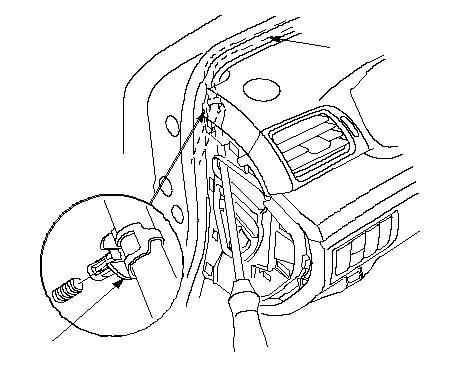

С внешней стороны панели приборов со стороны водителя при помощи съемника зажимов с удлиненной ручкой аккуратно приподнимите держатель жгута проводов крыши (А) от крепежного болта, затем вытащите жгут проводов крыши (В) изнутри панели приборов. На рисунке показана модель с ЛРК, модель с ПРК симметрична.

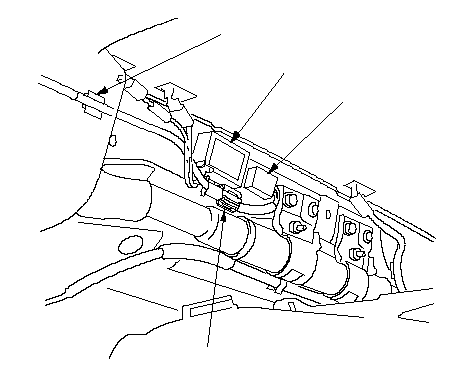

От правой части задней стойки отсоедините разъем (А) штекера антенны от усилителя (В) антенны AM/FM, отцепите зажимы (С) жгута проводов.

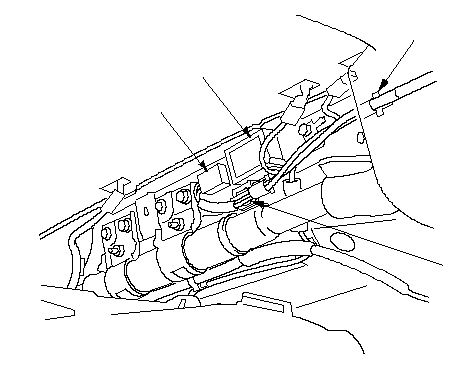

От левой части задней стойки отсоедините разъем (А) штекера антенны от дополнительного усилителя (В) антенны AM/FM, отцепите зажимы (С) жгута проводов.

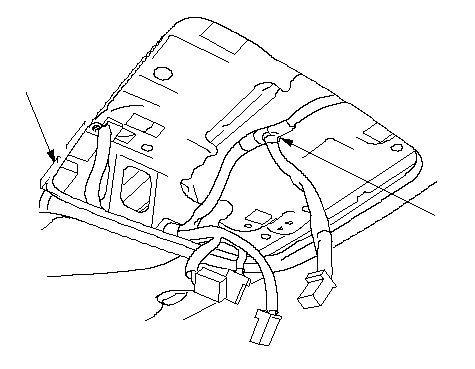

Для некоторых моделей: Со стороны консоли крыши отсоедините разъем (А) дополнительного жгута проводов люка крыши и отцепите зажим жгута проводов (В). На рисунке показана модель с ЛРК, модель с ПРК симметрична.

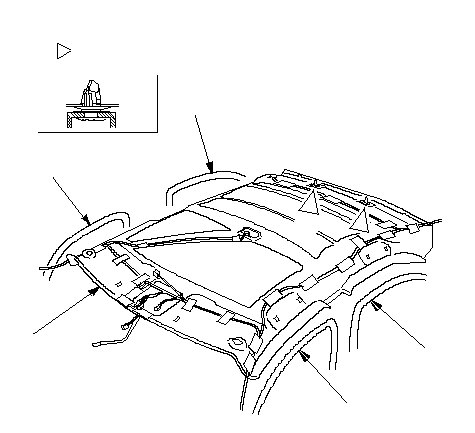

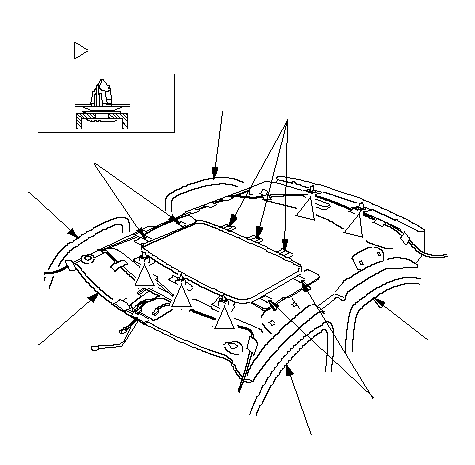

Опустите обивку крыши (А).

-1.	Снимите уплотнения проема передней двери (В) и задней двери (С) с каждого участка крыши.
-2.	С помощью ассистента отсоедините задние фиксаторы (D), оттянув заднюю часть обивки крыши вниз.
-3.	С люком крыши: Отцепите передние зажимы (Е) и фиксатор на липучке (F), опустив край обшивки люка крыши.

Без люка крыши

С люком крыши

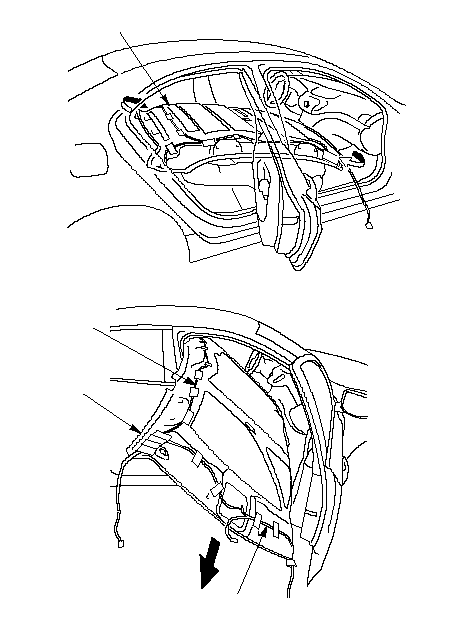

Снимите обивку (А) с автомобиля. На рисунке показана модель с ЛРК, модель с ПРК симметрична.

-1.	Опустите обивку крыши.
-2.	Подвиньте обивку назад.
-3.	Опустите переднюю часть обивки крыши ниже рулевого колеса.
-4.	Поверните обивку так, чтобы передний конец оказался снаружи передней двери пассажира, а задний - снаружи от передней двери водителя.
-5.	Тяните обивку вместе с жгутом проводов салона (В) и штекером антенны (С) наружу через дверь переднего пассажира. ПРИМЕЧАНИЕ: Не сгибайте обивку. Сгибание обивки помнет или повредит ее.

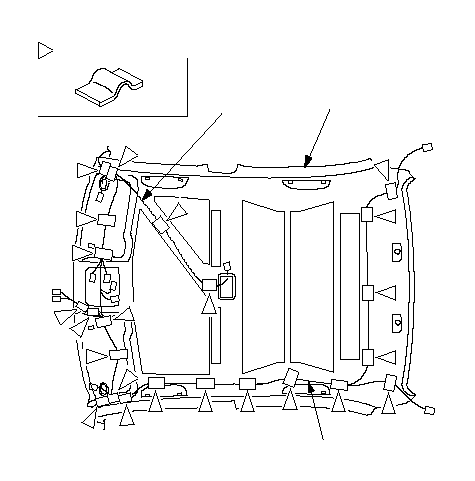

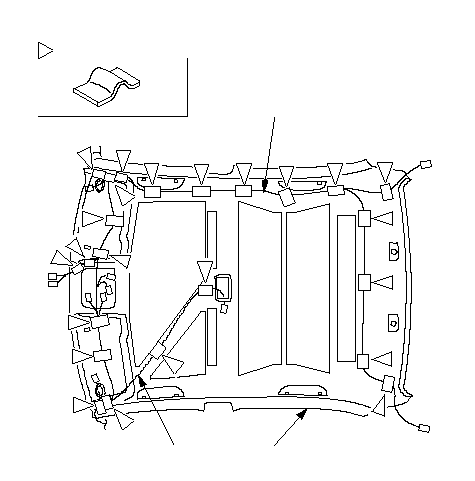

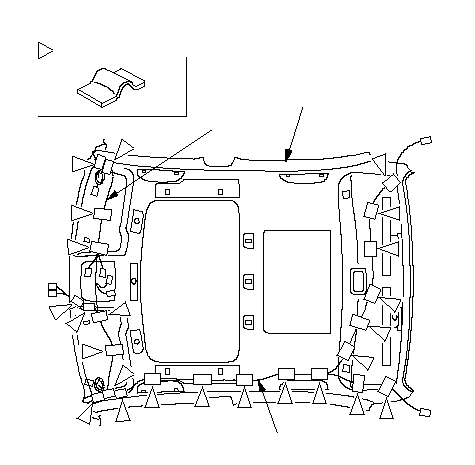

При необходимости снимите уплотнительную ленту, крепящую жгуты проводов крыши (А) и штекер антенны (В) к обивке крыши (С), затем снимите их с обивки крыши.

Без люка крыши - модель с ЛРК

Без люка крыши - модель с ПРК

С люком крыши - модель с ЛРК

С люком крыши - модель с ПРК

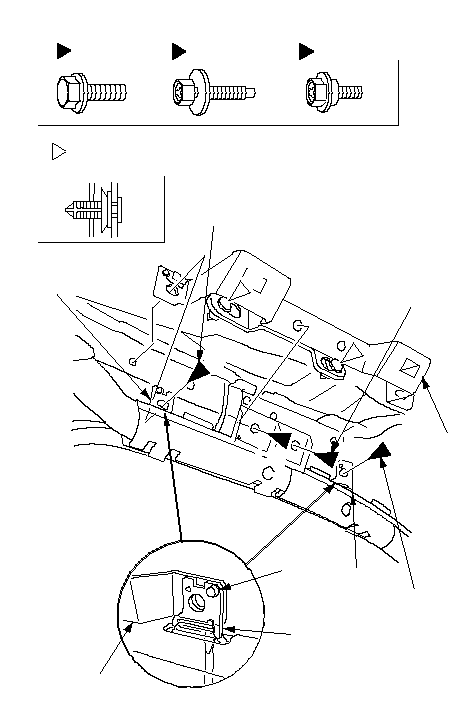

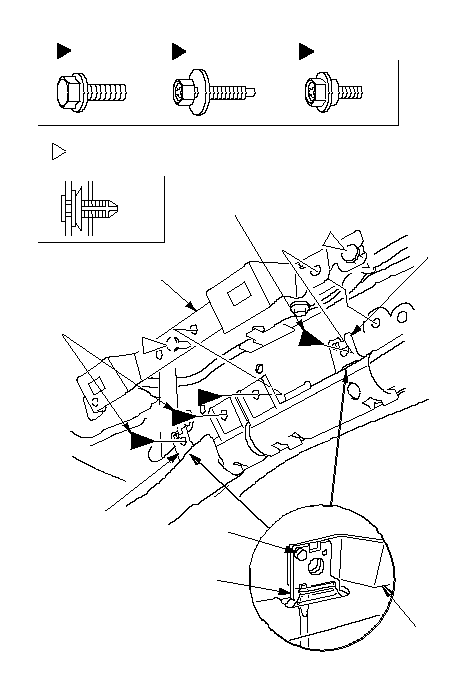

При необходимости снимите передний (А) и задний (В) кронштейны поручня.

ПРИМЕЧАНИЕ:

Кронштейн поручня был соединен с пластинами боковой шторки безопасности. Отгибание язычков пластинок с силой позволяет снять кронштейн.
Не повредите боковые шторки безопасности.

-1.	Выкрутите болты (C, D, E).
-2.	При помощи отвертки с плоским жалом аккуратно расширьте зазор между передней пластиной (F) и кронштейном поручня, чтобы отцепить соединение (G).
-3.	То же самое проделайте с задней пластиной (Н), чтобы отцепить пластину от кронштейна.
-4.	Разожмите фиксаторы (I).

Передний

Задний

Установите обивку крыши, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:

Если сработала боковая шторка безопасности, замените обивку крыши и части снятой обивки на новые.

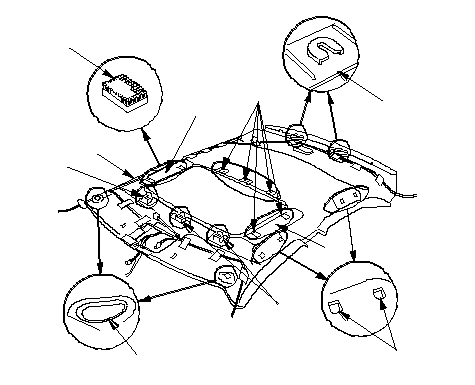

Для того, чтобы избежать неправильного срабатывания боковых шторок безопасности и, как следствие, возможного получения травмы, проверьте и замените снятые детали, если на них есть одно из следующих повреждений:

-	На обивке крыши есть заломы, или она порвана (А)
-	В поручне есть трещины, или он поврежден (В)
-	Есть повреждение вокруг отверстий для поручней (С) или отверстий для солнцезащитных козырьков в обивке крыши

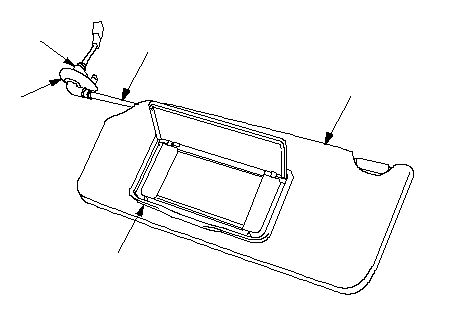

-	Есть трещины в основании стойки солнцезащитного щитка (D)
-	Любые трещины на чехле кронштейна солнцезащитного козырька (Е)
-	Изгибы или трещины в вале стойки солнцезащитного щитка (F)
-	Трещины в основании солнцезащитного щитка (G)
-	Есть трещины или повреждения в основании туалетного зеркала (H)
-	Основания фиксаторов (I), опоры (J) и основания зажимов (К), которые сместились с обивки крыши

Замените 6 мм крепежный болт скобы крепления поручня новым, если он был снят.
При установке новой скобы поручня затяните ее и надежно скрепите пластины крепежными болтами.
При установке поручня прижмите поручень к скобе (L), чтобы зажимы (M) надежно встали на место.
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
Замените снятые уплотнительные ленты новыми.
Убедитесь, что обивка крыши правильно соединена с обивкой стойки с обеих сторон.
Убедитесь, что обивка крыши правильно перекрывет стойки.
Устанавливая обивку крыши заново, через дверь переднего пассажира, будьте осторожны, чтобы не погнуть обивку. Не повредите также лакокрасочное покрытие кузова.
Если зажимы плафона местного освещения были сняты, замените их новыми.
Если втулки винтов консоли крыши были сняты или если они повреждены или побелели от нагрузки, замените их новыми.

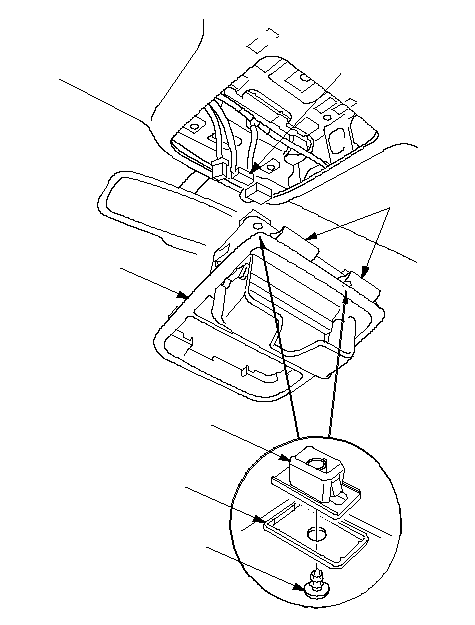

Установите консоль крыши (N), следуя процедуре:

-	Установите втулки винтов консоли крыши (О) на консоль, используя новые винты (Р).
-	Если оборудовано, подсоедините разъем (Q) микрофона навигации или разъем микрофона HFT, и/или разъем датчика ультразвука.
-	Установите задние крючки (R) и поместите втулки в отверстия в корпусе, затем надавите на консоль, чтобы втулки надежно встали на место, при этом должен раздаться характерный щелчок.

Отсоедините клеммы аккумулятора.
Проверьте, не появились ли во время ремонта коды неисправности DTC, и сотрите их.
