Замена зеркала заднего вида
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Без зеркала с автоматическим затемнением
-

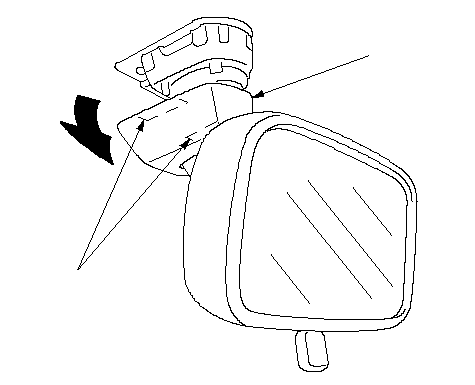

Освободите крючки (А), затем потяните основание зеркала (В) вниз.
|
B
A
}
|
-

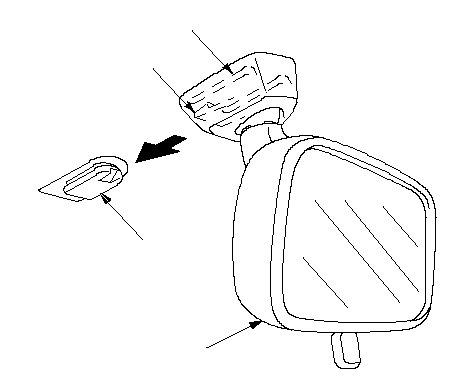

Потяните крючок (А) вниз чтобы освододить его от держателя (В), и подвинте основание зеркала (С) назад, затем вытащите зеркало заднего вида (D).
-
Надежно закрепите крышку основание зеркала на его основании.
|
A
B
C
D
}
|
-

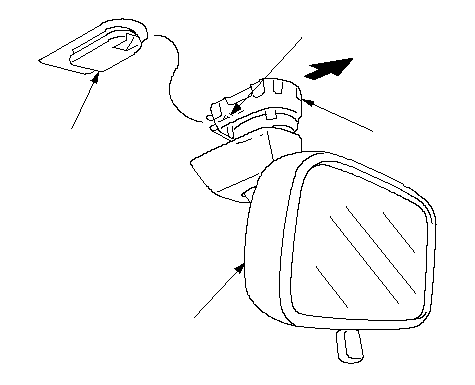

Установите основание зеркала заднего вида (А) на крепление (В) и закрепите его пружиной (С) и крючком (D).
|
B
C
A
D
}
|
|
С зеркалом с автоматическим затемнением
-
С системой ассистирования сохранения прямолинейности движения: Извлеките крышку жгута проводов зеркала заднего вида (А) чтобы отделить крючки (В), затем протяните крышку назад, и снимите крышку, отцепив крючки (С) основания крышки жгута проводов зеркала заднего вида (D).
|
A
D
B
C
C
}
|
-

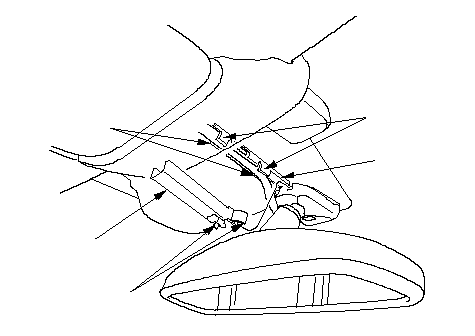

Без системы поддержки сохранения прямолинейностии и без автоматического стеклоочистителя Протяните верхнюю крышку жгута проводов зеркала заднего вида (А) вперед, чтобы вытащить ее из обивки крыши (В). Извлеките нижнюю крышку жгута проводов зеркала заднего вида (С) чтобы отделить крючки (D), затем протяните крышку назад, и снимите крышку, отцепив крючки (Е) основания крышки жгута проводов зеркала заднего вида (F).
|
A
D
E
B
C
F
E
}
|
-

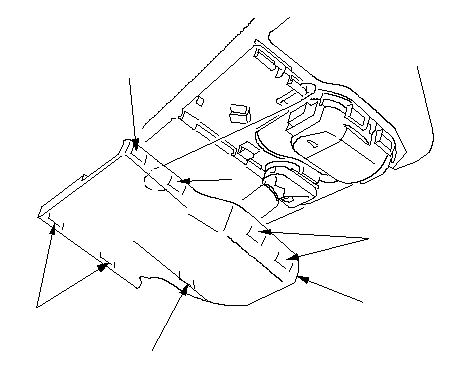

Без системы поддержки сохранения прямолинейностии и с автоматическим стеклоочистителем: Отсоедините крюки (А), затем снимите крышку датчика дождя (B).
|
A
A
A
A
A
B
}
|
-
Отсоедините разъем (А).
|
A
}
|
-

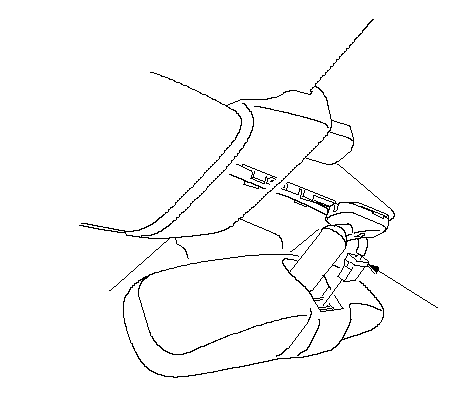

Используя насадку TORX T20, ослабьте винт, затем сдвиньте зеркало заднего вида (A) назад и снимите его с крепления (B).
-
Установите зеркало в обратном снятию порядке. Обратите внимание на следующее:
-
Перед установкой зеркала снимите насадку Torx и нанесите в местах крепления анаэробный герметик средней прочности.
-
Убедитесь, что разъем прикреплен правильно.
|
Расположение фиксаторов
: Винт, 1
B
A
3/8-24 UNF
4 Н·м
(0,4 кгс·м)
}
|
