Руководство по обслуживанию и ремонту Honda Jazz/Fit
2 поколения


Honda Jazz/Fit

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

    • Перечень расположения компонентов головки цилиндров

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

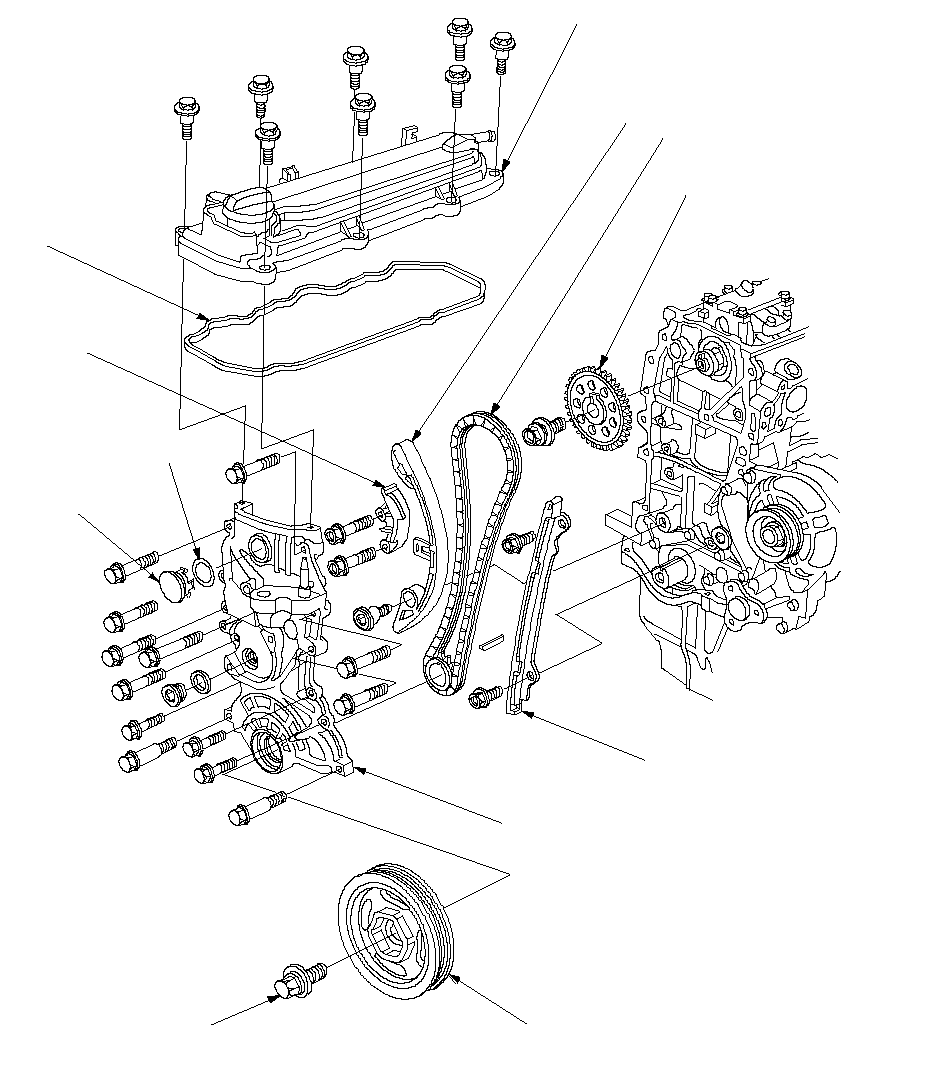

    КРЫШКА ГОЛОВКИ ЦИЛИНДРА
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ ЦЕПИ ПРИВОДА
    РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

    ШКИВ КОЛЕНЧАТОГО ВАЛА
    Удаление/установка,
    в руководстве по ремонту, P/N 62TF000A

    БОЛТ КРЕПЛЕНИЯ ШКИВА КОЛЕНЧАТОГО ВАЛА
    Удаление/установка,
    в руководстве по ремонту, P/N 62TF000A

    КАРТЕР ЦЕПИ ПРИВОДА ГРМ

    УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

    ЦЕПЬ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
    Снятие,
    Установка,

    ЗАСЛОНКА НАТЯЖИТЕЛЯ
    ЦЕПИ ПРИВОДА
    РАСПРЕДЕЛИТЕЛЬНОГО
    ВАЛА

    НАТЯЖИТЕЛИ ЦЕПИ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

    ПРОКЛАДКА
    КРЫШКИ ГОЛОВКИ
    ЦИЛИНДРОВ

    СВЕЧА ЗАЖИГАНИЯ НА
    ГОЛОВКЕ БЛОКА
    ЦИЛИНДРОВ

    ЗВЕЗДОЧКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    }

    УСТАНОВОЧНЫЕ ШТИФТЫ

    ПРОКЛАДКА ГОЛОВКИ
    ЦИЛИНДРА

    СЕПАРАТОР ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    БЛОК ВЫХОДА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
    Удаление/установка,

    в руководстве по ремонту,
    P/N 62TF000A

    ГОЛОВКА БЛОКА ЦИЛИНДРОВ
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Проверка на деформацию,
    в руководстве по ремонту, P/N 62TF000A
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    }

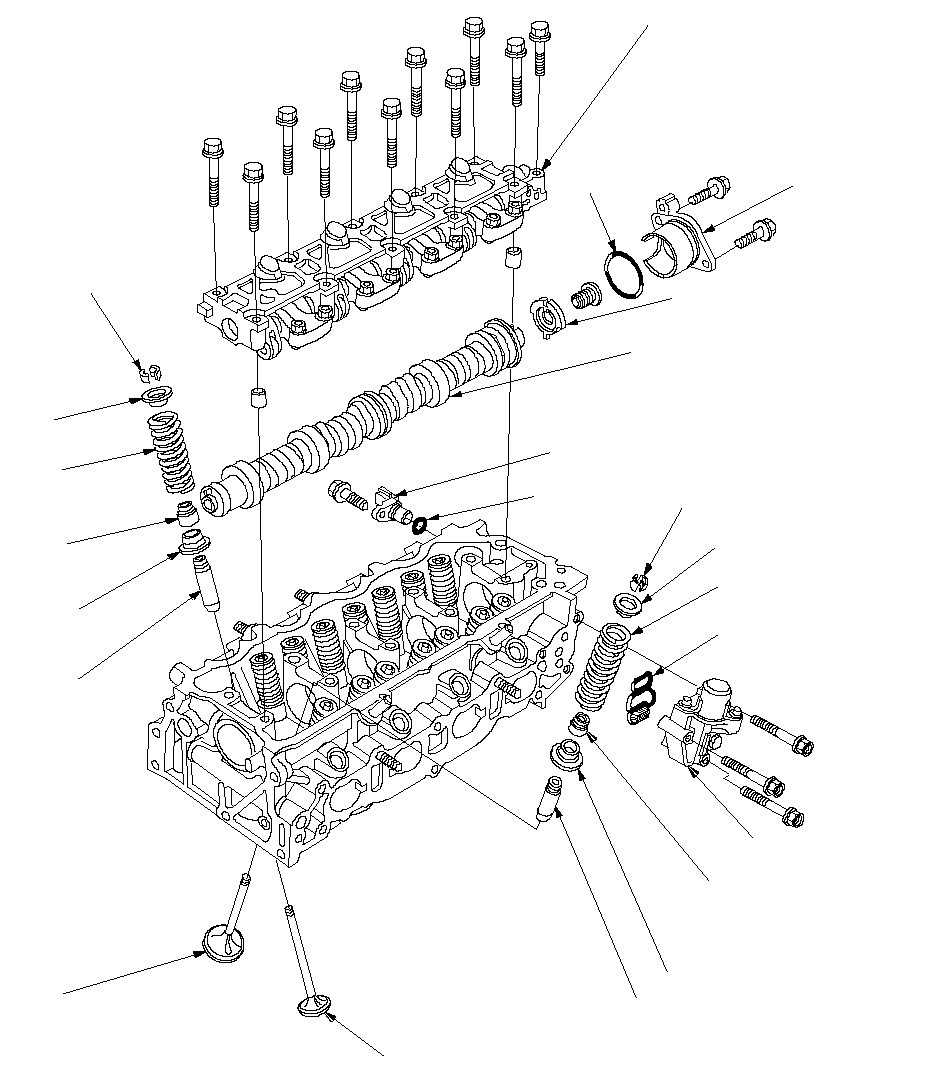

    Двигатель L15A7

    ПРУЖИНА ВПУСКНОГО КЛАПАНА

    УПЛОТНЕНИЕ ВПУСКНОГО КЛАПАНА
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА
    Замена,
    в руководстве по ремонту, P/N 62TF000A

    ВЫПУСКНОЙ КЛАПАН

    ВПУСКНОЙ КЛАПАН
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    ВЫПУСКНОЙ КЛАПАН
    УПЛОТНЕНИЕ

    ВЫПУСКНОЙ КЛАПАН
    ПРУЖИНА

    УПОР ПРУЖИНЫ

    ФИКСАТОРЫ КЛАПАНА

    ПРУЖИНА КЛАПАНА
    СЕДЛО

    ВЫПУСКНОЙ КЛАПАН
    РУКОВОДСТВО

    РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Проверка,
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    ИМПУЛЬСНАЯ ПЛАСТИНА ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (CМP)
    Замена,
    в руководстве по ремонту, P/N 62TF000A

    УПЛОТНИТЕЛЬНОЕ
    КОЛЬЦО

    БЛОК КОРОМЫСЕЛ
    Проверка рычага коромысла VTEC,
    Снятие блока коромысел

    Установка блока коромысел

    Разборка вала коромысел и коромысел/
    Повторная сборка,
    Проверка вала и коромысел

    УПОР ПРУЖИНЫ

    ФИКСАТОРЫ КЛАПАНА

    СЕДЛО ПРУЖИНЫ КЛАПАНА

    УПЛОТНИТЕЛЬНОЕ
    КОЛЬЦО

    ДАТЧИК ПОЛОЖЕНИЯ
    РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)

    УПОРНАЯ КРЫШКА
    РАСПРЕДЕЛИТЕЛЬНОГО
    ВАЛА

    ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
    УПРАВЛЕНИЯ МАСЛОМ КОРОМЫСЛА

    ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ
    МАСЛОМ КОРОМЫСЛА

    }

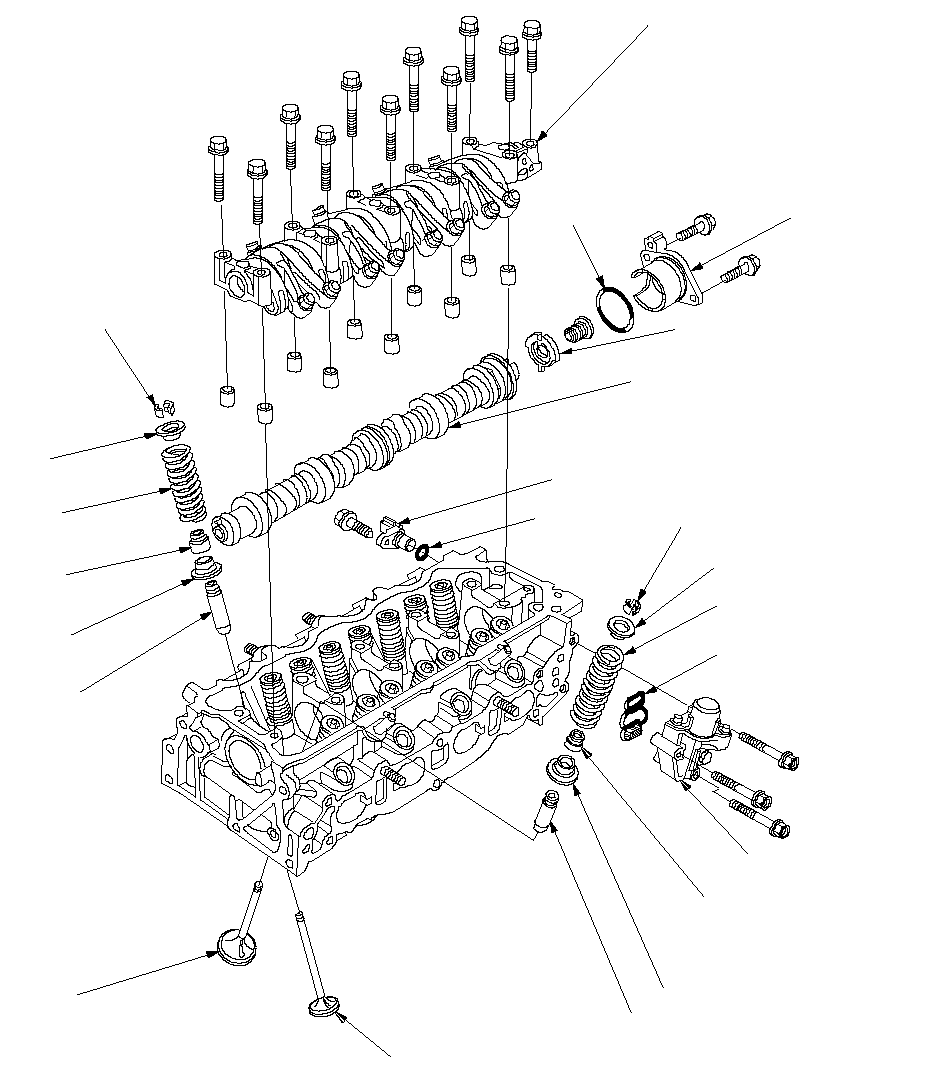

    Двигатель L13Z1

    ПРУЖИНА ВПУСКНОГО КЛАПАНА

    ВЫПУСКНОЙ КЛАПАН

    ВЫПУСКНОЙ КЛАПАН
    УПЛОТНЕНИЕ

    ВЫПУСКНОЙ КЛАПАН
    ПРУЖИНА

    УПОР ПРУЖИНЫ

    ФИКСАТОРЫ КЛАПАНА

    ПРУЖИНА КЛАПАНА
    СЕДЛО

    ВЫПУСКНОЙ КЛАПАН
    РУКОВОДСТВО

    РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Проверка,
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

    БЛОК КОРОМЫСЕЛ
    Проверка рычага коромысла VTEC,
    Снятие блока коромысел

    Установка блока коромысел

    Разборка вала коромысел и коромысел/
    Повторная сборка,
    Проверка вала и коромысел

    УПОР ПРУЖИНЫ

    ФИКСАТОРЫ КЛАПАНА

    УПЛОТНИТЕЛЬНОЕ
    КОЛЬЦО

    ДАТЧИК ПОЛОЖЕНИЯ
    РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)

    УПОРНАЯ КРЫШКА
    РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

    ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
    УПРАВЛЕНИЯ МАСЛОМ КОРОМЫСЛА

    ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ
    МАСЛОМ КОРОМЫСЛА

    УПЛОТНЕНИЕ ВПУСКНОГО КЛАПАНА
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА
    Замена,
    в руководстве по ремонту, P/N 62TF000A

    ВПУСКНОЙ КЛАПАН
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    ИМПУЛЬСНАЯ ПЛАСТИНА ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (CМP)
    Замена,
    в руководстве по ремонту, P/N 62TF000A

    СЕДЛО ПРУЖИНЫ КЛАПАНА

    }
    Двигатель L12B1

    ПРУЖИНА ВПУСКНОГО КЛАПАНА

    ВЫПУСКНОЙ КЛАПАН

    ВЫПУСКНОЙ КЛАПАН
    УПЛОТНЕНИЕ

    ВЫПУСКНОЙ КЛАПАН
    ПРУЖИНА

    УПОР ПРУЖИНЫ

    ФИКСАТОРЫ КЛАПАНА

    ПРУЖИНА КЛАПАНА
    СЕДЛО

    ВЫПУСКНОЙ КЛАПАН
    РУКОВОДСТВО

    РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Проверка,
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

    БЛОК КОРОМЫСЕЛ
    Проверка рычага коромысла VTEC,
    Снятие блока коромысел

    Установка блока коромысел

    Разборка вала коромысел и коромысел/
    Повторная сборка,
    Проверка вала и коромысел

    УПОР ПРУЖИНЫ

    ФИКСАТОРЫ КЛАПАНА

    УПЛОТНИТЕЛЬНОЕ
    КОЛЬЦО

    ДАТЧИК ПОЛОЖЕНИЯ
    РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)

    УПОРНАЯ КРЫШКА
    РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

    ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
    УПРАВЛЕНИЯ МАСЛОМ КОРОМЫСЛА

    ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ
    МАСЛОМ КОРОМЫСЛА

    УПЛОТНЕНИЕ ВПУСКНОГО КЛАПАНА
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА
    Замена,
    в руководстве по ремонту, P/N 62TF000A

    ВПУСКНОЙ КЛАПАН
    Снятие,
    в руководстве по ремонту, P/N 62TF000A
    Установка,
    в руководстве по ремонту, P/N 62TF000A

    ИМПУЛЬСНАЯ ПЛАСТИНА ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (CМP)
    Замена,
    в руководстве по ремонту, P/N 62TF000A

    СЕДЛО ПРУЖИНЫ КЛАПАНА

    }
