Снятие звездочки распределительного вала
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ: Держите цепь привода ГРМ подальше от магнитных полей.
-
-

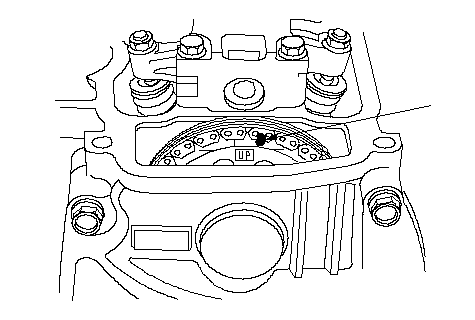

Нанесите метку (A) на звездочке цепи привода и на цепи привода ГРМ.
|
A
}
|
-
Смажьте свежим моторным маслом скользящую поверхность ползунка натяжителя цепи привода ГРМ через масловозвратное отверстие в головке цилиндров.
|
}
|
-

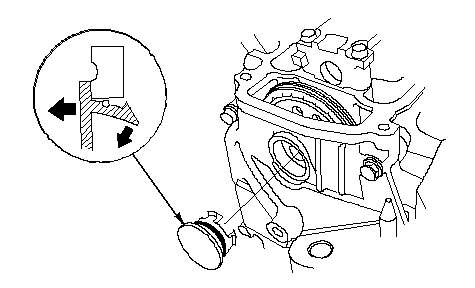

Снимите свечу зажигания с головки цилиндров.
|
}
|
-

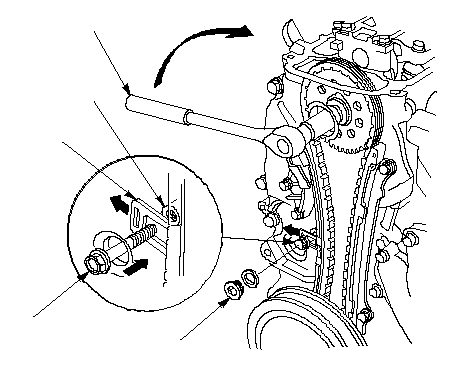

Удерживая шкив коленчатого вала, установите торцевой ключ (А) на болт звездочки распределительного вала.
-
Снимите болт обслуживания (В) и поверните распределительный вал по часовой стрелке для сжатия натяжителя цепи привода ГРМ, затем установите болт 6 х 1,0 мм (С) в отверстие (D) на блоке двигателя через натяжитель цепи привода ГРМ (Е).
ПРИМЕЧАНИЕ:
-
При повороте распределительного вала крутящий момент не должен превышать 56 Н·м (5,7 кгс·м).
-
Не поворачивайте распределительный вал против часовой стрелки.
|
A
E
D
C
B
}
|
-

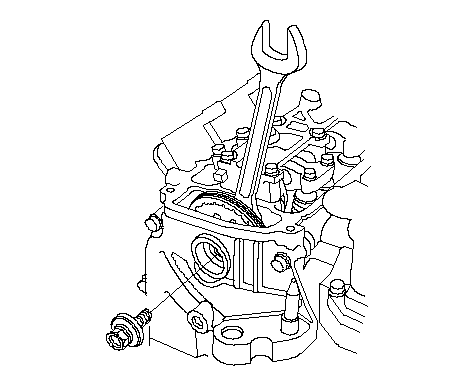

Удерживая распределительный вал 27-миллиметровым рожковым ключом, снимите звездочку распределительного вала.
ПРИМЕЧАНИЕ: При помощи проволоки подвесьте цепь привода ГРМ.
|
}
|
