Проверка рычага коромысла VTEC
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Требуются специальные инструменты
Сжатый воздух, 3/8
07LAJ-PR30102
Воздушный переходник, M10 x 1,0
070AJ-0010101
-
Запустите двигатель и дайте ему поработать 5 минут, затем переведите ключ зажигания в положение LOCK (0).
-
-

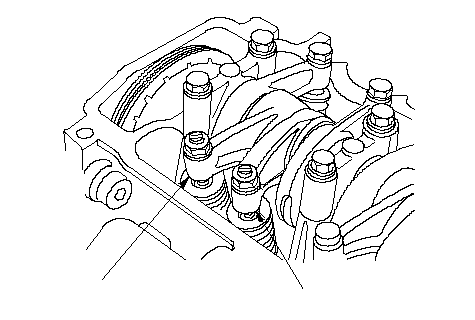

Поверните коленчатый вал по часовой стрелке и визуально проверьте, чтобы все первичные (A) и вторичные (B) коромысла двигались свободно.
-
Если первичное коромысло и вторичное коромысло двигаются вместе, снимите первичное и вторичное коромысла в виде единого узла и убедитесь, что поршни в первичном и вторичном коромыслах перемещаются свободно. Если какое-либо из коромысел требует замены, замените первичное и вторичное коромысла в сборе и проверьте их работу.
-
Если первичное и вторичное коромысла двигаются свободно, перейдите к
Этап 4
.
-
Проверьте, чтобы манометр на выходе из компрессора сервисной станции показывал давление воздуха больше 400 кПа (4 кгс/см
2
).
-
|
Двигатель L15A7
A
B
}
Двигатель L13Z1
A
B
}
Двигатель L12B1
A
B
}
|
-

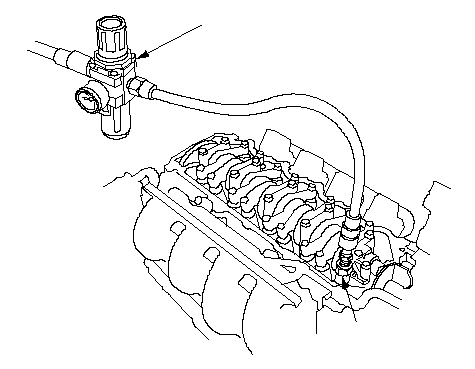

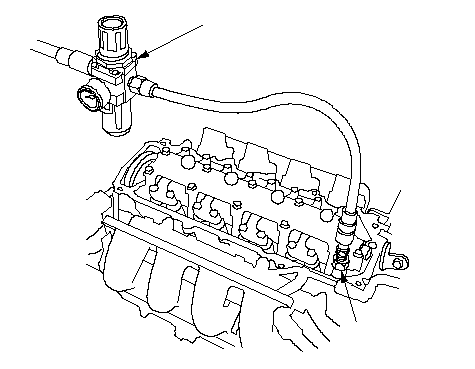

Установите воздушный переходник (А) к контрольному отверстию, затем подсоедините устройство для проверки клапанов (В).
-
Ослабьте затяжку клапана на регуляторе и подведите требуемое давление воздуха.
|
Требуемое давление воздуха:
|
|
340 кПа (3,5 кгс/см
2
)
|
|
Двигатель L15A7
B
07LAJ-PR30102
A
070AJ-0010101
}
Двигатель L13Z1
B
07LAJ-PR30102
A
070AJ-0010101
}
Двигатель L12B1
B
07LAJ-PR30102
A
070AJ-0010101
}
|
-

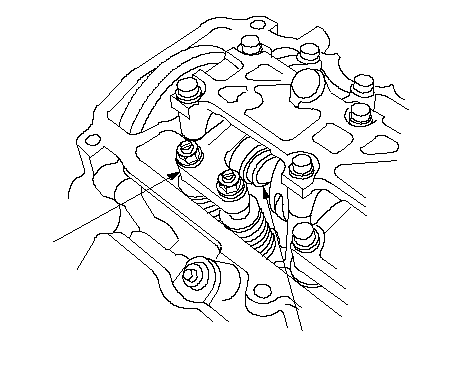

Подавая указанное давление воздуха, поверните коленчатый вал по часовой стрелке и визуально проверьте, чтобы (A) первичные и вторичные (B) коромысла двигались вместе.
Если первичное коромысло и вторичное коромысло двигаются свободно и независимо друг от друга, снимите первичное и вторичное коромысла в виде единого узла и убедитесь, что поршни в первичном и вторичном коромыслах перемещаются свободно. Если какое-либо из коромысел требует замены, замените первичное и вторичное коромысла в виде единого узла и проверьте их работу.
-
Уберите подачу воздуха и снимите переходник VTEC.
-
|
Двигатель L15A7
A
B
}
Двигатель L13Z1
A
B
}
Двигатель L12B1
A
B
}
|
