Установка крышки блока цилиндров
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-
Тщательно очистите прокладку крышки головки цилиндров и ее канавку.
-

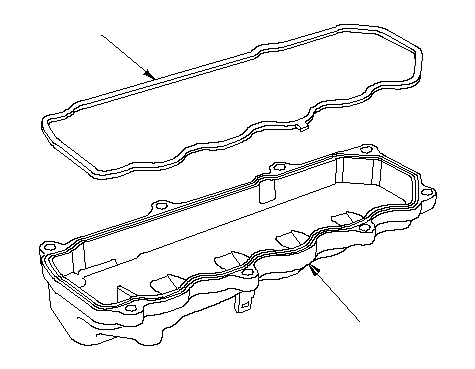

Вставьте прокладку крышки головки цилиндров (А) в канавку в головке цилиндров (В).
-
Убедитесь, что соединяемые поверхности чистые и сухие.
|
A
B
}
|
-

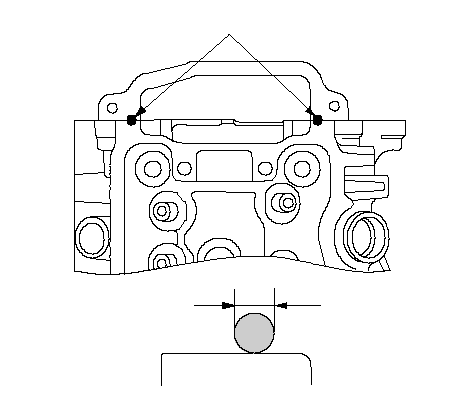

Нанесите жидкий герметик (P/N 08C70-K0234M, 08C70-K0334M или 08C70-X0331S) на сопрягаемые поверхности крышки цепи привода ГРМ (А).
ПРИМЕЧАНИЕ:
-
Нанесите жидкий герметик слоем толщиной примерно 2,5 мм на сопрягаемые поверхности крышки цепи привода ГРМ.
-
Если после нанесения жидкого герметика прошло 5 минут или более, не устанавливайте детали. Вместо этого уберите старый слой жидкого герметика и нанесите новый слой.
|
A
A
2.5 mm
}
|
-

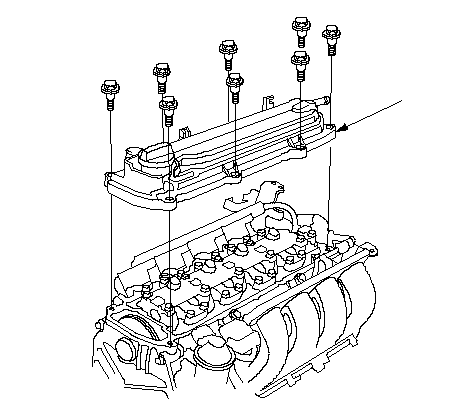

Установите крышку головки цилиндров (А) на головку цилиндров, затем сдвиньте немного крышку назад и вперед, чтобы прокладка окончательно села на свое место.
|
A
}
|
-

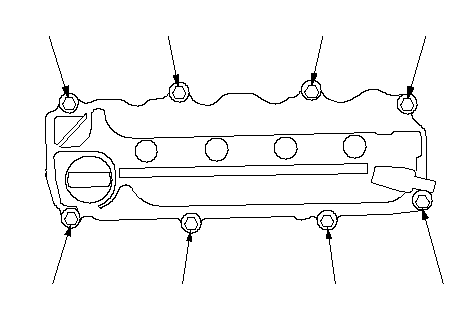

Затяните болты в три этапа. На последнем этапе последовательно затяните все болты до 9,8 Н ·м (1,0 кгс·м)
ПРИМЕЧАНИЕ:
-
Подождите 30 минут, прежде чем заливать масло в двигатель.
-
Не запускайте двигатель по крайней мере 3 часа после установки крышки головки.
|
(6)
(1)
(2)
(7)
(3)
(4)
(5)
(8)
}
|
-

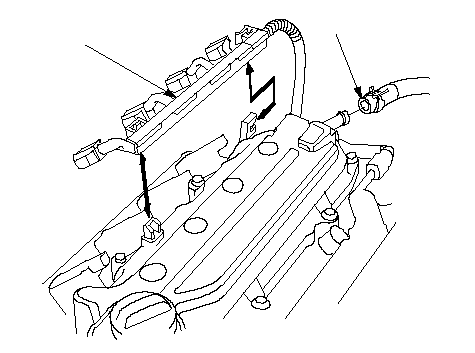

Установите фиксатор жгута проводов (А) и вентиляционный шланг (В).
-
Присоедините четыре разъема катушек зажигания.
-
|
A
B
}
|
