Установка звездочки распределительного вала
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ: Держите цепь привода ГРМ подальше от магнитных полей.
-

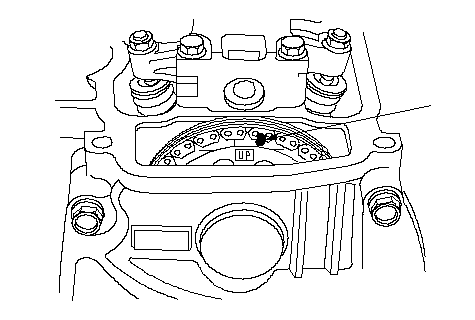

Установите цепь привода ГРМ на звездочку распределительного вала, совмещенную с меткой (A), затем установите звездочку распределительного вала на распределительный вал.
|
A
}
|
-

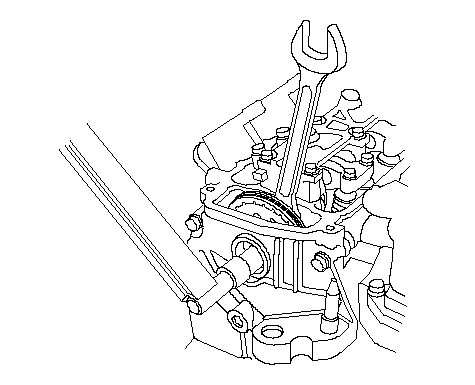

Удерживая распределительный вал плоским ключом 27 мм, затяните болт.
|
Рекомендованный момент:
|
|
56 Н·м (5,7 кгс·м)
|
|
}
|
-

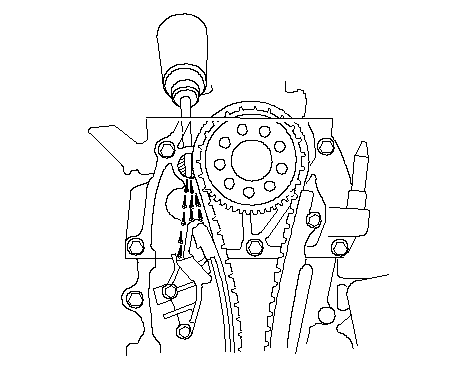

Смажьте свежим моторным маслом скользящую поверхность ползунка натяжителя цепи привода ГРМ через масловозвратное отверстие в головке цилиндров.
|
}
|
-
Удерживая шкив коленчатого вала, установите торцевой ключ (А) на болт звездочки распределительного вала.
-
Поверните распределительный вал против часовой стрелки для сжатия натяжителя цепи привода ГРМ, затем выверните болт 6 x 1,0 мм (B).
ПРИМЕЧАНИЕ:
-
При повороте распределительного вала крутящий момент не должен превышать 56 Н·м (5,7 кгс·м).
-
Не поворачивайте распределительный вал против часовой стрелки.
-
Установите болт обслуживания (C) с новой шайбой (D).
|
A
B
C
D
14 x 1.25 mm
20 N·m (2.0 kgf·m)
}
|
-
Установите новую свечу зажигания в головку цилиндров.
-
|
}
|
