Снятие и установка блока выхода охлаждающей жидкости
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Снятие
-
-
-

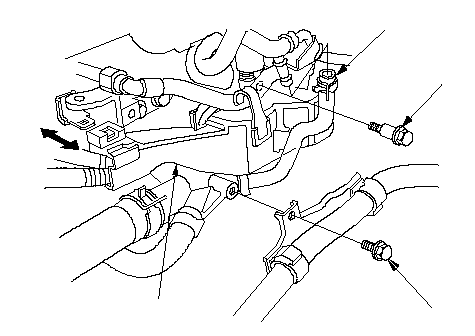

Снимите крепежный болт (А) кронштейна держателя шланга отопителя и крепежный болт (В) держателя жгута проводов.
-
Отсоедините шланг перепуска охлаждающей жидкости (C), затем снимите держатель жгута проводов (D) с кронштейна.
|
C
B
A
D
}
|
-

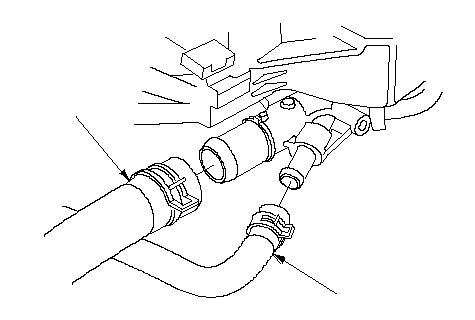

Отсоедините верхний шланг радиатора (A) и шланг перепуска воды (В).
|
A
B
}
|
-

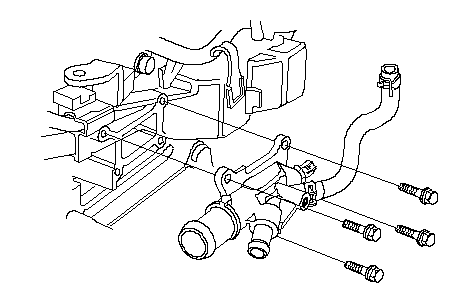

Отсоедините разъем датчика 1 температуры охлаждающей жидкости (ECT), затем снимите блок выхода охлаждающей жидкости.
|
}
|
-
Снимите датчик ECT 1 (A) и шланг перепуска охлаждающей жидкости (В).
|
A
B
}
|
|
Установка
-

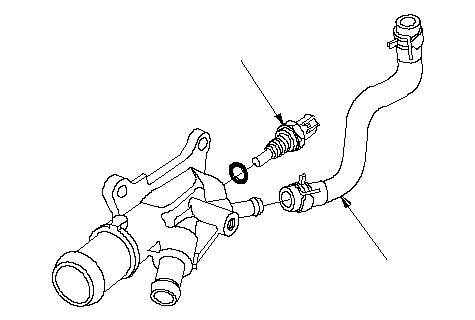

Установите датчик 1 ECT (А) с новым уплотнительным кольцом (В).
-
Установите шланг перепуска охлаждающей жидкости (С).
-
Удалите остатки старой жидкой прокладки с соединяемых поверхностей блока выхода охлаждающей жидкости, болтов и их отверстий.
-
Очистите и высушите соединяемые поверхности блока выхода охлаждающей жидкости.
|
B
C
A
12 N·m
(1.2 kgf·m)
}
|
-
Нанесите жидкую прокладку (P/N 08C70-K0234M, 08C70-K0334M или 08C70-X0331S) на соединяемую с головкой цилиндра поверхность блока выхода охлаждающей жидкости и на внутреннюю резьбу отверстий под болты.
ПРИМЕЧАНИЕ:
-
Нанесите жидкий герметик слоем толщиной примерно 2,5 мм по ломанной линии (А).
-
Если после нанесения жидкого герметика прошло 5 минут или более, не устанавливайте детали. Вместо этого уберите старый слой жидкого герметика и нанесите новый слой.
|
A
A
2.5 mm
}
|
-

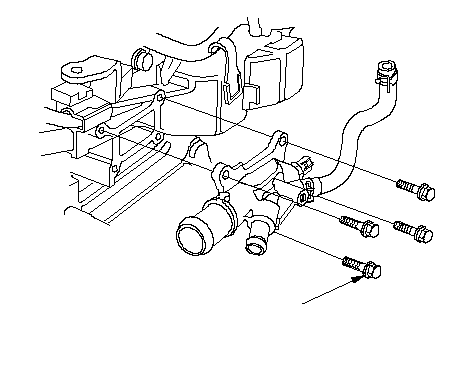

Установите блок выхода охлаждающей жидкости.
ПРИМЕЧАНИЕ:
-
Подождите 30 минут, прежде чем заливать масло в двигатель.
-
Не заводите двигатель в течение минимум 3 часов после установки крышки цепи привода ГРМ.
|
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
-

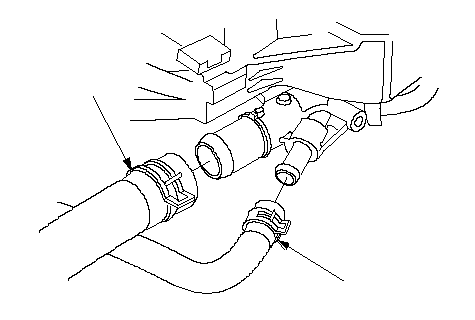

Установите верхний шланг радиатора (А) и шланг отопителя (В).
|
A
B
}
|
-

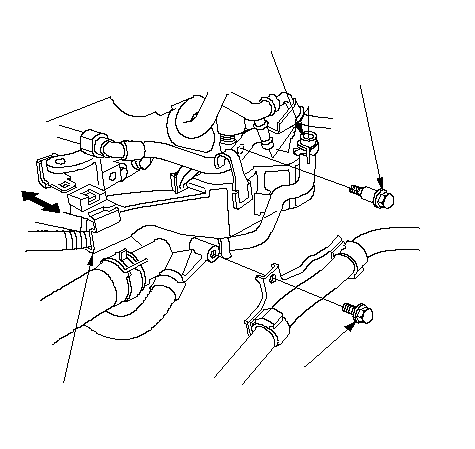

Установите держатель жгута проводов (А), затем затяните крепежный болт (В) держателя жгута проводов и крепежный болт (С) кронштейна держателя шланга отопителя.
-
Установите шланг перепуска охлаждающей жидкости (D).
-
Вытрите вылившуюся охлаждающую жидкость
-
-
|
D
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
C
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
