    • Замена охлаждающей жидкости

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    1. Запустите двигатель. Установите регулятор температуры системы отопления на максимальную величину температуры воздуха, затем переведите ключ зажигания в положение LOCK (0). Убедитесь, что двигатель и радиатор холодные на ощупь.
    1. Снимите крышку радиатора.
    1. Отпустите сливную пробку (А) и слейте охлаждающую жидкость.
    1. Снимите сливную пробку (А), расположенную сзади блока цилиндров.
    1. После слива охлаждающей жидкости заново установите сливной болт с новой шайбой и надежно затяните его.
    1. Плотно затяните сливную пробку радиатора.

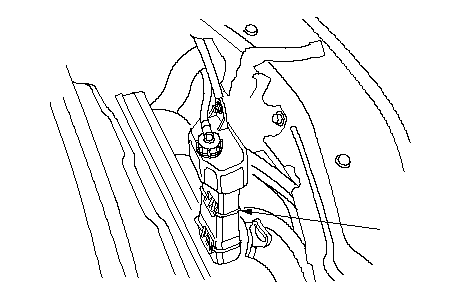

    1. Снимите, опустошите и снова установите расширительный бачок.
    1. Заполните расширительный бачок до метки MAX (A) оригинальной долгосрочной охлаждающей жидкостью/антифризом Honda Тип 2 (P/N OL999-9001).

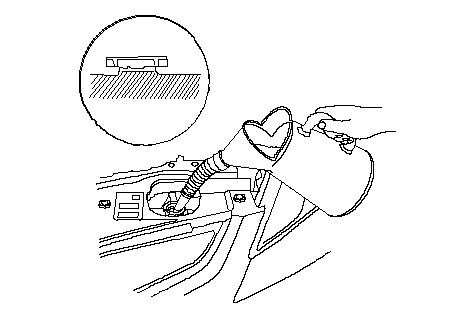

    1. Залейте оригинальную долгосрочную охлаждающую жидкость/антифриз Honda Типа 2 в радиатор до основания заливной горловины.
      ПРИМЕЧАНИЕ:
      • Всегда используйте оригинальную долгосрочную охлаждающую жидкость/антифриз Honda Type 2 (P/N OL999-9001). Использование охлаждающей жидкости иной марки, чем Honda, может вызвать образование коррозии, что приведет к ухудшению параметров работы системы охлаждения или ее выходу из строя.
      • Долгосрочная охлаждающая жидкость Honda Типа 2 представляет собой смесь 50‰ антифриза и 50‰ воды. Не добавляйте воду.
      Заправочная емкость системы охлаждения двигателя (включая расширительный бачок емкостью 0,44 л):
      Двигатель L15A7: Модель с МКП с отопителем: При замене охлаждающей жидкости: 4,547 л
      После переборки двигателя: 5,03 л
      Модель с МКП без отопителя: При замене охлаждающей жидкости: 4,11 л
      После переборки двигателя: 4,60 л
      Модель с АКП с отопителем: При замене охлаждающей жидкости: 4,46 л
      После переборки двигателя: 4,95 л
      Модель с АКП без отопителя: При замене охлаждающей жидкости: 4,03 л
      После переборки двигателя: 4,52 л
      Двигатель L13Z1: Модель с МКП с отопителем: При замене охлаждающей жидкости: 4,53 л
      После переборки двигателя: 5,02 л
      Модель с МКП без отопителя: При замене охлаждающей жидкости: 4,10 л
      После переборки двигателя: 4,59 л
      Модель с АКП с отопителем: При замене охлаждающей жидкости: 4,45 л
      После переборки двигателя: 4,94 л
      Модель с АКП без отопителя: При замене охлаждающей жидкости: 4,02 л
      После переборки двигателя: 4,51 л


    1. Установите крышку радиатора, не закрепляя.
    1. Запустите двигатель и дождитесь его прогрева (электровентилятор системы охлаждения должен включиться как минимум два раза).
    1. Запустите двигатель. Проверьте уровень охлаждающей жидкости в радиаторе и при необходимости долейте оригинальную долгосрочную охлаждающую жидкость/антифриз Honda Типа 2.
    1. Плотно закройте пробку радиатора, затем снова запустите двигатель и убедитесь в отсутствии утечек.
    1. Вытрите вылившуюся охлаждающую жидкость
