    • Снятие и установка импульсной пластины датчика СMР

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Снятие
    1. Снимите следующие разъемы жгута проводов двигателя и хомуты жгута проводов с головки цилиндров:
      • Четыре разъема инжекторов
      • Разъем датчика 1 температуры охлаждающей жидкости (ЕСТ)
      • Разъем датчика положения распределительного вала (CMP)
      • Разъем датчика отношения массы воздуха к массе топлива (А/F)
      • Разъем вторичного подогреваемого датчика кислорода (вторичный HO2S)

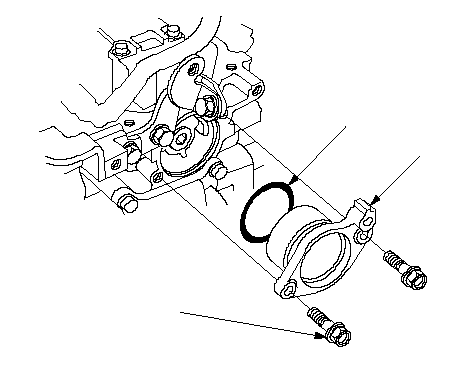

    1. Снимите упорную крышку распределительного вала.

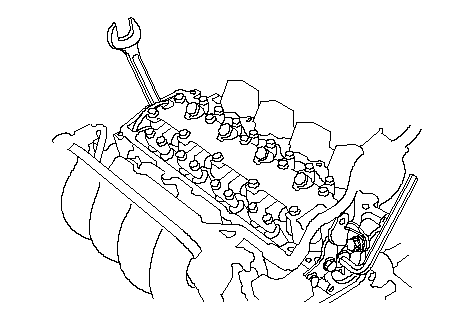

    1. Удерживая распределительный вал плоским ключом, отпустите болт.

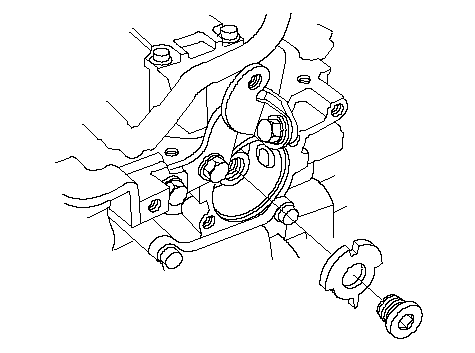

    1. Снимите импульсную пластину датчика положения распределительного вала (CMP).
    Установка

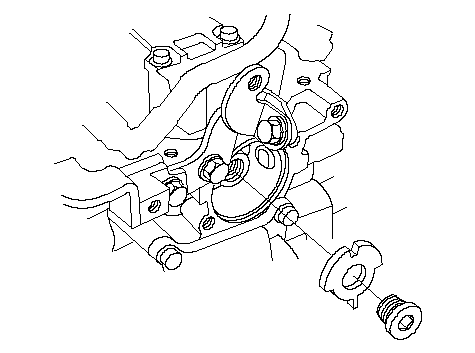

    1. Установите импульсную пластину CMP.

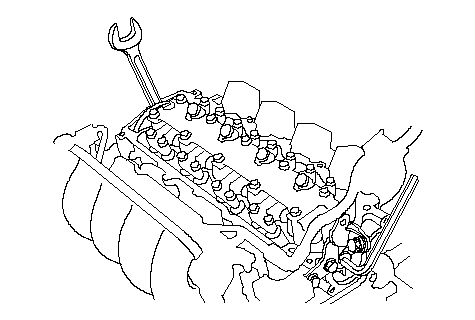

    1. Удерживая распределительный вал плоским ключом, затяните болт.
      Моменты затяжки
      14 x 1,5 мм 34 Н·м (3,5 кгс·м)

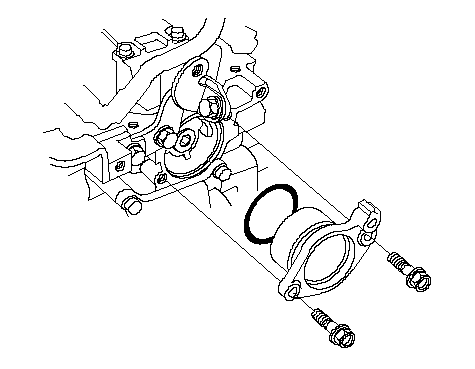

    1. Установите упорную крышку распределительного вала (А) с новым уплотнительным кольцом (В).
    1. Установите следующие разъемы жгута проводов двигателя и хомуты жгута проводов на головку цилиндров:
      • Четыре разъема инжекторов
      • Разъем датчика 1 температуры охлаждающей жидкости (ЕСТ)
      • Разъем датчика положения распределительного вала (CMP)
      • Разъем датчика отношения массы воздуха к массе топлива (А/F)
      • Разъем вторичного подогреваемого датчика кислорода (вторичный HO2S)
