Установка клапана головки блока цилиндров, пружины, уплотнений клапанов

Смажьте стержни клапанов новым моторным маслом. Установите клапаны в направляющие втулки.

Убедитесь, что клапаны свободно перемещаются вверх и вниз.

Установите прокладки под пружины на головку цилиндров.

Установите новые маслосъемные колпачки (А) с помощью приспособления для установки маслосъемных колпачков (В).

ПРИМЕЧАНИЕ: Маслосъемные колпачки выпускных клапанов (С) имеют черную пружину (D), а впускных клапанов (Е) - белую пружину (F). Они не взаимозаменяемы.

Установите пружины клапана. Установите конец клапанной пружины с близко расположенными витками со стороны головки цилиндров.

Установите клапанные тарелки.

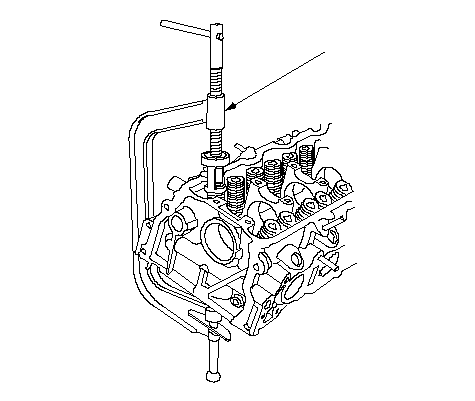

Установите приспособление для сжатия клапанных пружин. Сожмите пружину и установите удерживающие клапан фиксаторы.

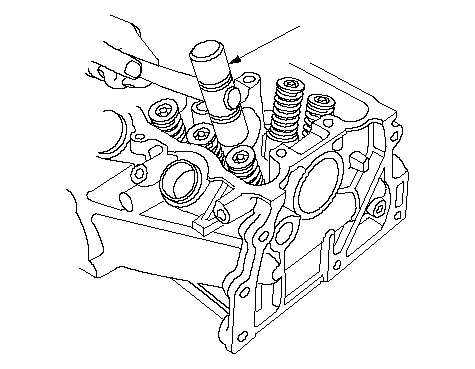

Слегка постучите по стержню каждого клапана пластиковым молотком (А), чтобы обеспечить правильную посадку на место клапана и фиксаторов. Стучите по стержню клапана только вдоль его оси, чтобы не погнуть клапан.
