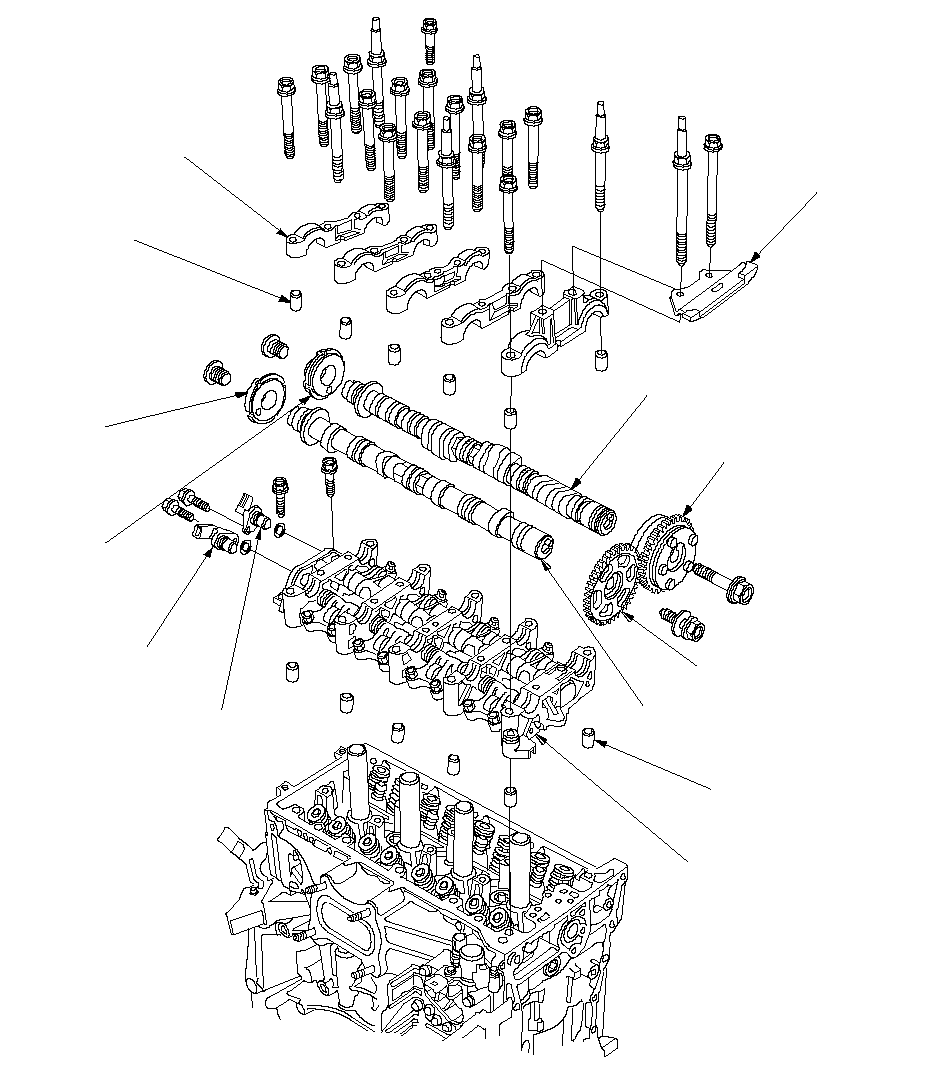

Перечень расположения компонентов головки цилиндров

Применимость для следующих годов выпуска и кузовов: 2009, CU2

КРЫШКА КАТУШКИ ЗАЖИГАНИЯ

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

КАРТЕР ЦЕПИ ПРИВОДА ГРМ

РЫЧАГ НАТЯЖИТЕЛЯ

ШКИВ КОЛЕНЧАТОГО ВАЛА
Удаление/установка,

КРЫШКА ГОЛОВКИ ЦИЛИНДРА
Снятие,
Установка,

ЦЕПЬ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Снятие,
Установка,
Проверка,

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПОДАЧЕЙ МАСЛА
В МЕХАНИЗМ ИЗМЕНЕНИЯ ФАЗ
ГАЗОРАСПРЕДЕЛЕНИЯ (VTC)

КОЛЕНЧАТЫЙ ВАЛ
БОЛТ КРЕПЛЕНИЯ ШКИВА
Удаление/установка,

АВТОМАТИЧЕСКИЙ НАТЯЖИТЕЛЬ
Удаление/установка,

НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ В ЦЕПИ ПРИВОДА

КАРТЕР ЦЕПИ ПРИВОДА

РАЗДЕЛИТЕЛЬ

НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ А ЦЕПИ ПРИВОДА

}

НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ
В ЦЕПИ ПРИВОДА

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ВПУСКНЫХ КЛАПАНОВ
Проверка,

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ VTC
Замена,

ЗВЕЗДОЧКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА ВЫПУСКНЫХ КЛАПАНОВ

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ВЫПУСКНЫХ КЛАПАНОВ

БЛОК КОРОМЫСЕЛ
Проверка рычага коромысла VTEC,
Снятие блока коромысел

Установка блока коромысел

Сборка/разборка
вала коромысел и рычага коромысел

Проверка вала и коромысел

ОПОРЫ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

УСТАНОВОЧНЫЕ ШТИФТЫ

ДАТЧИК А ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
(ВПУСКНЫХ КЛАПАНОВ)

УСТАНОВОЧНЫЕ ШТИФТЫ

ИМПУЛЬСНАЯ ПЛАСТИНА "В" СМР
Замена,

ИМПУЛЬСНАЯ ПЛАСТИНА "А" СМР
Замена,

ДАТЧИК В СМР
(ВЫПУСКНОЙ)

}

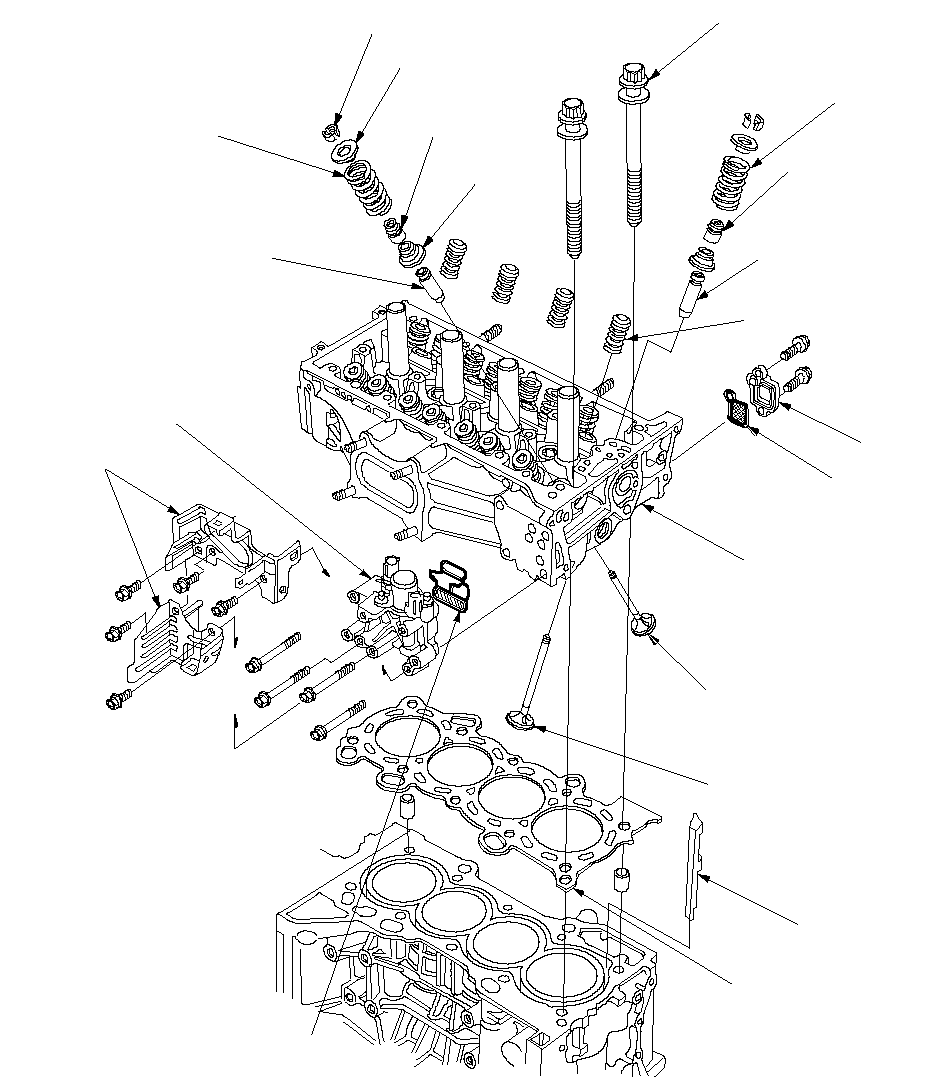

БОЛТ КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ
Проверка,

ПРУЖИНА ВПУСКНОГО КЛАПАНА

УПЛОТНЕНИЕ ВПУСКНОГО КЛАПАНА
Снятие,

Установка,

НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА
Замена,

СЕТЧАТЫЙ ФИЛЬТР VTC

ФИЛЬТР VTC

ГОЛОВКА БЛОКА ЦИЛИНДРОВ

ВЫПУСКНОЙ КЛАПАН
Снятие,
Установка,

ВПУСКНОЙ КЛАПАН

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРА

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ
МАСЛОМ КОРОМЫСЛА

ВЫПУСКНОЙ
УПЛОТНЕНИЕ КЛАПАНА

ПРУЖИНА ВЫПУСКНОГО КЛАПАНА

УПОР ПРУЖИНЫ

ФИКСАТОРЫ КЛАПАНА

КЛАПАН
ОПОРА ПРУЖИНЫ

НАПРАВЛЯЮЩАЯ ВТУЛКА ВЫПУСКНОГО КЛАПАНА

ТЕПЛОЗАЩИТНЫЙ ЭКРАН

ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
УПРАВЛЕНИЯ МАСЛОМ КОРОМЫСЛА

СЕПАРАТОР ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ВИБРОГАСИТЕЛЬ В СБОРЕ

}
