Снятие блока коромысел головки блока цилиндров
Применимость для следующих годов выпуска и кузовов: 2009, CU2
-
-

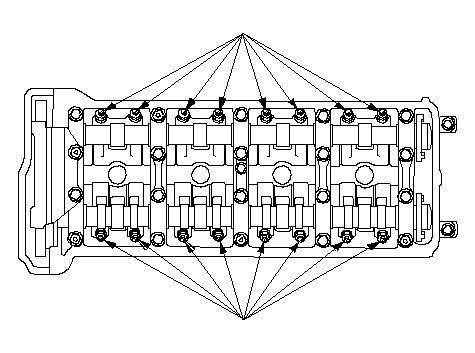

Отпустите регулировочные болты коромысел (А).
|
A
A
}
|
-

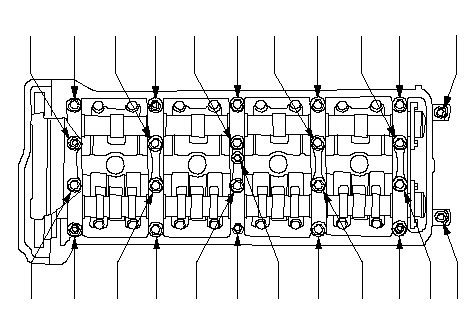

Снимите болты крышек опор распределительного вала. Чтобы не допустить повреждения распределительных валов, отпускайте поочередно крепежные болты - последовательно, по два оборота за раз.
ПРИМЕЧАНИЕ: Болт (1) есть не на всех двигателях.
-
Снимите направляющий элемент В цепи привода ГРМ, крышки опор распределительных валов и распределительные валы.
|
(2)
(3)
(6)
(7)
(10)
(11)
(4)
(5)
(8)
(9)
(14)
(15)
(18)
(19)
(12)
(13)
(16)
(17)
(1)
(22)
(23)
(20)
(21)
}
|
-

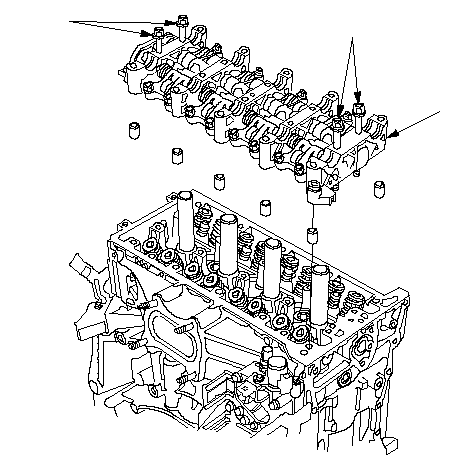

Вставьте болты (А) в опору вала коромысел, затем снимите блок коромысел (В).
|
A
A
B
}
|
