Установка блока коромысел головки блока цилиндров
Применимость для следующих годов выпуска и кузовов: 2009, CU2
-
-
Очистите и удалите влагу с соединяемой плоскости опоры вала коромысел № 5.
-
Нанесите равномерным слоем жидкий герметик (P/N 08C70-K0234M, 08C70-K0334M или 08C70-X0331S) на контактную поверхность головки цилиндра, соединяемую с опорой № 5 вала коромысел.
ПРИМЕЧАНИЕ:
-
Нанесите жидкий герметик слоем диаметром примерно 3 мм на поломанную ось (А).
-
Если после нанесения жидкого герметика прошло 5 минут или более, не устанавливайте компоненты. Вместо этого уберите старый слой жидкого герметика и нанесите новый слой.
|
A
A
3 mm
}
|
-

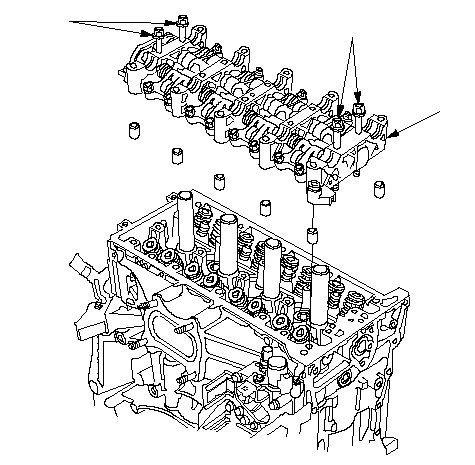

Вставьте болты (А) в опору вала коромысел, затем установите блок коромысел (В) на головку цилиндров.
-
Выньте болты из опоры вала коромысел.
|
A
A
B
}
|
-
Убедитесь, что нанесенные керном метки на исполнительном элементе механизма изменения фаз газораспределения (VTC) и звездочке распределительного вала выпускных клапанов расположены вверху, затем установите распределительные валы (А) в опоры.
-
Установите на место крышки опор распределительных валов (В) и направляющий элемент В цепи привода ГРМ (С).
|
B
C
A
}
|
-

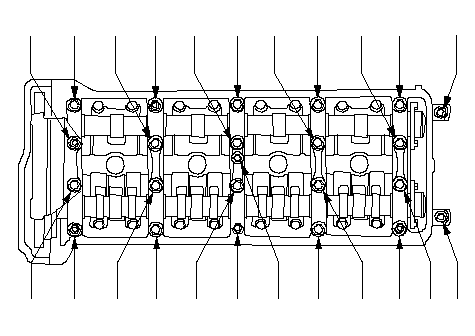

Затяните болты до рекомендованного момента.
ПРИМЕЧАНИЕ: Если на двигателе отсутствует болт (21), пропустите этот шаг и продолжайте последовательность.
|
Моменты затяжки
|
|
8 x 1,25 мм 22 Н·м (2,2 кгс·м)
|
|
6 x 1,0 мм 12 Н·м (1,2 кгс·м)
|
|
6 x 1,0 мм болты: (21), (22), (23)
|
-
|
(22)
(23)
(18)
(17)
(14)
(13)
(20)
(19)
(16)
(15)
(10)
(9)
(6)
(5)
(12)
(11)
(8)
(7)
(21)
(2)
(1)
(4)
(3)
}
|
