    • Регулировка зазора клапана головки блока цилиндров

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    Требуются специальные инструменты

    Ключ толкателя
     07MAA-PR70100
    ПРИМЕЧАНИЕ: Регулируйте зазор в клапанах, только когда температура головки цилиндров меньше 38°C.
    1. Установите поршень Nо. 1 в положение верхней мертвой точки (ВМТ). Нанесенная керном метка (A) на исполнительном элементе механизма изменения фаз газораспределения (VTC) и нанесенная керном метка (B) на звездочке распределительного вала выпускных клапанов должны быть расположены вверху. Совместите метки ВМТ (С) на исполнительном элементе механизма VTC и звездочке распределительного вала выпускных клапанов.
    1. Выберите измерительный щуп требуемой толщины для измерения зазора в клапанах, которые вы хотите проверить.
      Зазор в клапанах
      Впускной клапан:
      0,21−0,25 мм
      Выпускной клапан:
      0,25−0,29 мм

    1. Вставьте измерительный щуп (А) между регулировочным болтом (В) и концом стержня клапана и двигайте его вперед-назад; вы должны ощущать легкое сопротивление.
    1. Если вы чувствуете слишком большое или слишком малое сопротивление, отпустите контргайку с помощью набора ключей для регулировки толкателей и вращайте регулировочный болт, пока сопротивление при перемещении щупа не станет нормальным.
    1. Затяните блокировочную гайку до рекомендуемого момента затяжки. При необходимости повторите регулировку.
      Моменты затяжки
      7 x 0,75 мм
      14 Н·м (1,4 кгс·м)
      Смажьте новым моторным маслом резьбу гаек.

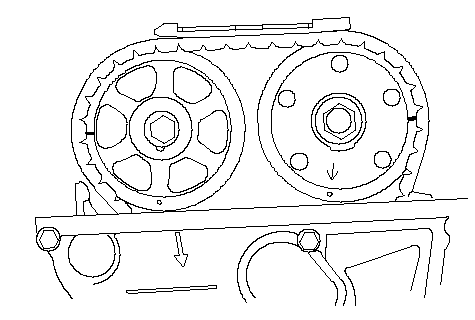

    1. Поверните коленчатый вал на 180° по часовой стрелке (шкив распределительного вала повернется на 90°).
    1. Проверьте и при необходимости отрегулируйте зазор в клапанах цилиндра № 3.
    1. Поверните коленчатый вал на 180° по часовой стрелке (шкив распределительного вала повернется на 90°).
    1. Проверьте и при необходимости отрегулируйте зазор в клапанах цилиндра № 4.
    1. Поверните коленчатый вал на 180° по часовой стрелке (шкив распределительного вала повернется на 90°).
    1. Проверьте и при необходимости отрегулируйте зазор в клапанах цилиндра № 2.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Убедитесь, что система HDS взаимодействует с автомобилем и модулем управления двигателем (ECM)/модулем управления силовым агрегатом (РСМ). Если не взаимодействует, осуществите поиск неисправностей в цепи DLC.
    1. Выберите статус электрооборудования автомобиля с HDS.
    1. Выберите функцию ADJUSTMENT в меню GAUGE (меню проверки приборов) с помощью HDS.
    1. Выберите SERVICE REMINDER в меню EU MAINTENANCE MINDER с помощью HDS.
    1. Выберите позицию 9 SERVICE REMINDER с помощью HDS.
