Установка крышки блока цилиндров
Применимость для следующих годов выпуска и кузовов: 2009, CU2
-
Тщательно очистите прокладку крышки головки цилиндров и ее канавку.
-

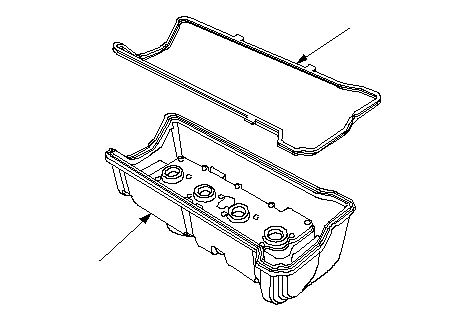

Вставьте прокладку крышки головки цилиндров (А) в канавку в головке цилиндров (В).
-
Убедитесь, что соединяемые поверхности чистые и сухие.
|
A
B
}
|
-

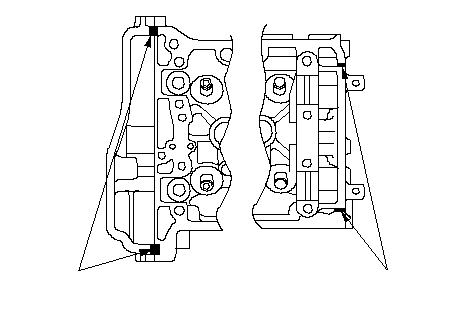

Нанесите жидкий герметик (P/N 08C70-K0234M, 08C70-K0334M или 08C70-X0331S) на поверхность картера цепи привода ГРМ и соединяемые поверхности держателя вала коромысла № 5.
ПРИМЕЧАНИЕ: Если после нанесения жидкого герметика прошло 5 минут или более, не устанавливайте компоненты. Вместо этого уберите старый слой жидкого герметика и нанесите новый слой.
|
Нанесите жидкую прокладку
на указанные места.
Нанесите жидкую прокладку
на указанные места.
}
|
-

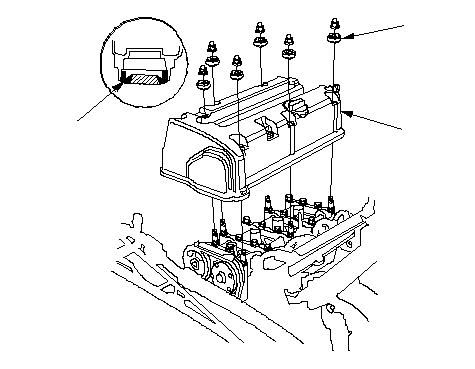

Установите уплотнители свечей зажигания (А) на трубки свечей зажигания. Установите крышку головки цилиндров (В) на головку цилиндров, затем сдвиньте немного крышку назад и впред, чтобы прокладка окончательно села на свое место.
-
Проверьте состояние шайб крышки (С). Замените поврежденные или сломанные шайбы.
|
A
B
C
}
|
-

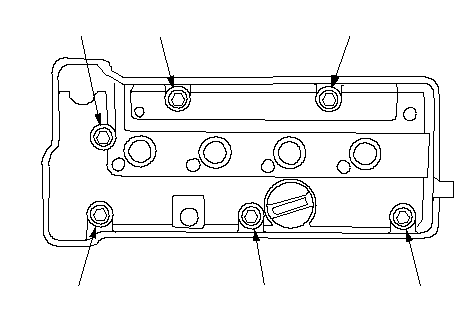

Затяните болты в три этапа. На последнем этапе поочередно затяните все болты до 12 Н·м (1,2 кгс·м).
ПРИМЕЧАНИЕ:
-
Подождите 30 минут, прежде чем заливать масло в двигатель.
-
Не запускайте двигатель по крайней мере 3 часа после установки крышки головки.
-
|
(3)
(5)
(4)
(2)
(6)
(1)
}
|
-

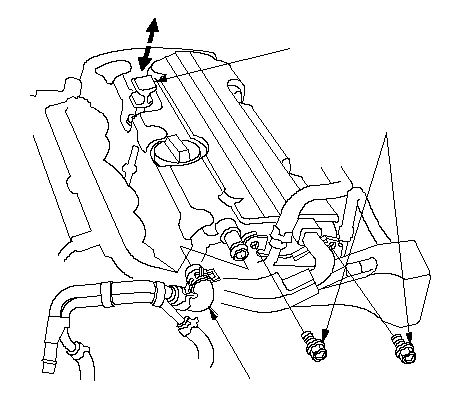

Вкрутите два болта (А), которые крепят скобу клапана продувки бачка абсорбера паров топлива (EVAP).
-
Установите вентиляционную трубку (В) и масляный щуп (С).
|
C
B
A
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
-
Установите крышку двигателя.
|
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
